Produktuen ikuspegi orokorra

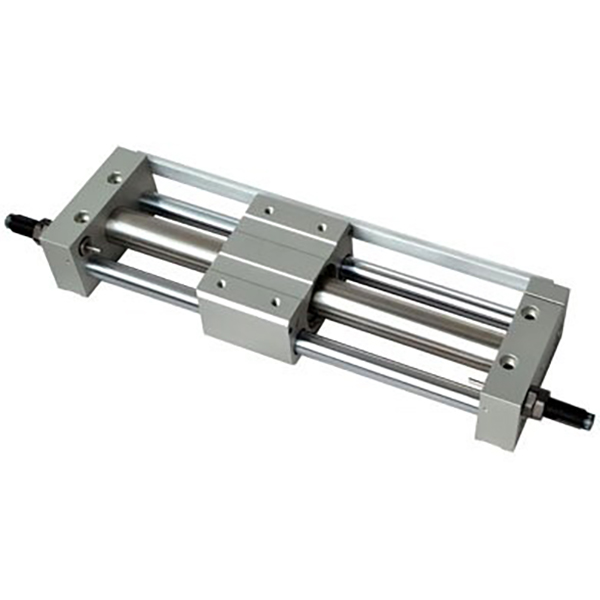

     SOLH RM seriea Airtac estiloko akoplamendu magnetikozko hagarik gabeko zilindro nagusi bat da, ibilaldi luzerako eta gidatutako gidatzeko eskakizun linealetarako diseinatua. Barneko pistoiaren eta kanpoko irristagailuaren mahaiaren arteko ukipenik gabeko transmisio magnetiko sinkronoa hartuta, guztiz itxitako egiturak zero isurketa osoa eta hautsik gabeko funtzionamendua lortzen du. Lau oinarrizko modeloak barne hartzen ditu oinarrizko mota eta haga gidatua barne, zulamenaren tamaina φ10 eta φ40mm bitartekoa da, 2000 mm-ko gehienezko ibilbidearekin. Gidatze integratua, tenperatura moldagarritasun zabala eta kostu handiko errendimendua dituena, ezin hobeto egokitzen da ibilaldi luzeko transferentzia linealetarako eta espazio garbiko automatizazio agertokietarako, SMC CY1/CY3 seriearen etxeko alternatiba hobetsi gisa balio duena.

Oinarrizko ereduaren sailkapena eta egitura-ezaugarriak

1. RM Familia Ereduaren Sailkapena osatu

• RMS Oinarrizko Mota: Egitura ultraminimalista gida-sistema barneraturik gabe. Instalatzeko kanpoko euskarri euskarriak eta gida linealak behar ditu. Kostu baxuena du eta aproposa da erreserbatutako gida-egiturak dituzten aurrekontu-proiektuetarako.

• RMT Standard Gidatua Mota: Gida bikoitzeko hagaxkak eta lerratze-errodamenduak gidatzeko funtzio integratua izateko. Kanpoko gida-errailik gabe alboko eta eszentrikoko kargak jasan ditzake, ohiko lan baldintzetarako instalazio sinple eta azkarra ahalbidetuz.

• RMTL Zehaztasun Gidatua Mota: Doitasun handiko gida-barra hedatuak eta zurruntasun handiko errodamenduak hartzen ditu mugimendu linealaren zehaztasuna hobetzeko. Errepikatu kokapen-zehaztasuna ± 0,1 mm-ra iristen da, doitasun handiko trazuaren kokapen eta mikro-distantzia transferentziaren baldintzak betetzen ditu.

• RMH karga handiko diapositiba mota: Indartutako errailekin eta indar handiko gida-hastaken egiturarekin optimizatua, karga-ahalmen bikaina eta desbideratzeen aurkako errendimenduarekin. Zuzenean erabil daiteke mahai lerragarri autonomo gisa karga astuneko eta egonkortasun handiko funtzionamendu agertokietarako.

2. Oinarrizko Egiturazko Abantailak

• Akoplamendu magnetikoa eta Zero-Leakage Clean Performance: Indar handiko matrize magnetiko integratuak transmisio sinkrono ez mekanikoa lortzen du. Erabat itxita dagoen zilindro-kanoiak barruko aire-zirkuituak kanpoko ingurunetik erabat isolatzen ditu, aire-isurketa zero eta hautsik gabeko funtzionamendua lortuz. Elikagaien, elektronikaren eta tailer garbi medikoen aplikazioetarako higiene-arauak guztiz betetzen ditu.

• Rodless diseinu trinkoa eta espazioa aurreztea: Pistoi-hastaken luzapen-egiturak ez du instalazio-espazioa %50 murrizten tirante-zilindro tradizionalekin alderatuta. Funtzionamendu lineal egonkorra mantentzen du tolestu gabe ere 2000 mm-ko gehienezko traza luzeko baldintzetan, ekipamendu trinkoaren diseinua ezin hobeto onartzen duena.

• Hautsaren aurkako egitura isolatua eta zerbitzu-bizitza luzatua: Pistoi-ganbera eta irristagailu-mahaia guztiz isolatuta daude kanpoko hautsa, zikinkeria eta ezpurutasunak zilindroaren barrura sar ez daitezen. Higaduraren aurkako eraztun optimizatuak eta hautsaren aurkako eraztunaren konbinazioak marruskadura-galera murrizten du eta zerbitzu-bizitza orokorra luzatzen du.

• Gida bikoitzeko haga integratua (RMT/RMTL/RMH): Gidatze-egitura autonomoak kanpoko irristaileen beharra ezabatzen du. Eraginkortasunez aurre egiten die alboko indarrari eta karga eszentrikoen interferentziari, mugimendu leuna eta egonkorra bermatuz instalazioaren eraginkortasun handiagoarekin.

• Buffer anitzeko konfigurazioa funtzionamendu egonkorra izateko: mutur bikoitzeko gomazko buffer estandarrak funtzionamendu-inpaktua xurgatu eta martxan zarata murrizten du. Aukerako buffer erregulagarri eta hidraulikoek funtzionamendu egonkorra onartzen dute 500 mm/s-ko gehienezko abiaduran, abiadura handiko mugimendu ziklikoetan eragin zurruna saihestuz.

Ereduen kodeketa-arau osoa

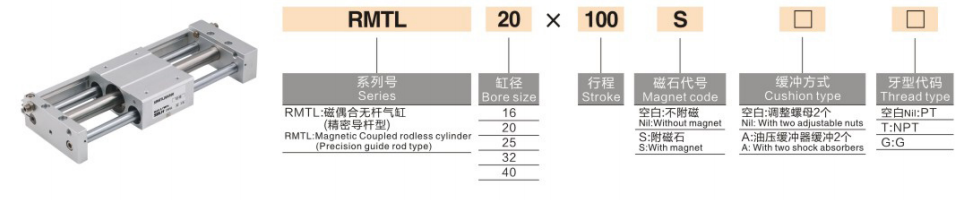

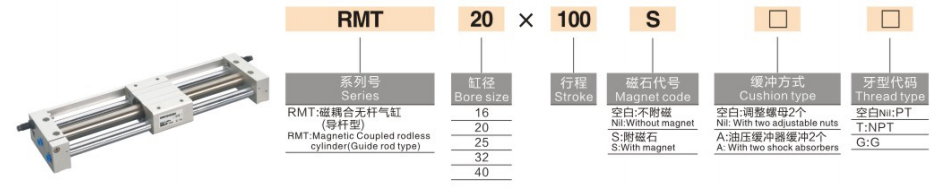

1.Ereduaren Adibideak: RMT20-500 | RMS16-300-S

2.Agindu estandarraren erreferentzia-adibideak

• RMS16-300: 16 mm-ko zuloa, 300 mm-ko ibilbidea, oinarrizko mota ez gidatua etengailu magnetikorik gabe

• RMT20-500-S: 20 mm-ko zuloa, 500 mm-ko ibilbidea, gidatutako mota estandarra osagarri magnetikoarekin

• RMTL25-800: 25 mm-ko zuloa, 800 mm-ko ibilbidea, doitasun handiko gidatutako mota

Oinarrizko zehaztapen teknikoak (20 ℃ baldintza estandarra)

1. Oinarrizko Zehaztapen Orokorrak

• Eragiketa modua: Efektu bikoitzeko akoplamendu magnetikoa kontaktu gabeko transmisio sinkronikoa

• Laneko fluidoa: Iragazitako aire konprimitua (40μm-ko iragazketa, oliorik gabeko funtzionamendua eskuragarri)

• Giro-tenperatura: -20 ℃ ~ 70 ℃ (tenperatura-maila industriala oso zabala)

• Laneko presioaren barrutia: 0.15~0.7MPa; Froga-presioa: 1.0MPa

• Eragiketa Abiadura Estandarra: 50~500mm/s

• Buffer modua: mutur bikoitzeko gomazko buffer finko estandarra; aukerako buffer erregulagarria / buffer hidraulikoa

• Euste-indar magnetikoa: 55 ~ 1400N (pixkanaka-pixkanaka handitzen da zulamenaren tamainarekin)

2. Funtsezko errendimendu-parametroen taula (@0.5MPa)

Oinarrizko konfigurazio eta hautaketa jarraibideak

1. Zuloaren tamaina karga eta bultzadaren arabera hautatzea

• φ10~φ16 (Mikro-Arinak): ≤2 kg-ko zametarako egokia, ibilaldi laburreko doitasuneko osagaien transferentziarako eta mikrokokapen-eragiketetara zuzendutako automatizazio elektronikoko miniaturako ekipoetan.

• φ20~φ25 (Arinak betebehar orokorra): 4 ~ 6 kg-ko karga arinarekin bat datorrena, ibilaldi luzeko ohiko bultzakatze eta tirakatze eragiketetarako (≤1000 mm) ekoizpen-lerro automatizatu orokorretan.

• φ32~φ40 (Ezbehar ertaina): 10 ~ 16 kg-ko karga ertaineko agertokietarako aplikagarria, ibilaldi luzeko materiala maneiatzeko eta maiztasun handiko lan-baldintza ziklikoetara ezin hobeto egokitua ontziratzeko eta logistikako automatizazio ekipoetan.

2. Eredu eta Gida Sistema Hautatzea

• RMS Oinarrizko Mota: Kostu oso baxuko irtenbidea integratutako gidaririk gabe. Aurrez instalatutako kanpoko gida linealak dituzten proiektu eta ekipamenduetarako egokia da, mutur bikoitzeko euskarria finkatzea eskatzen dutenak.

• RMT Standard Gidatua Mota: Gida bikoitzeko hagatxoen diseinua, errodamendu-gidari integratuarekin. Alboko karga konbentzionalei aurre egin diezaieke kanpoko gidatzeko osagarririk gabe, instalazio sinplea eta lan-baldintza estandarretarako moldagarritasun zabalarekin.

• RMTL Zehaztasun Gidatua Mota: Doitasun handiko gida-barra hedatuak mugimendu linealaren egonkortasuna optimizatzen du, ± 0,1 mm-rainoko kokapen errepikakorra lortuz. Posizionamendu zehatza, muntaketa zehatza eta eskari lineal handiko eszenatokietarako aukerarik onena.

• RMH karga handiko diapositiba mota: Indartutako irristagailuak eta indar handiko gida-hastaken egiturak asko hobetzen dituzte desbideratzeen aurkako gaitasuna eta karga-ahalmena. Mahai lerragarri independenteak ordezka ditzake karga astuneko traza luzeko gidatze lanak burutzeko.

3. Ingurunearen eta konfigurazio funtzionalaren hautaketa

• Ingurune Garbiaren Aplikazioa: Zero isurketa eta hautsik gabeko kontakturik gabeko transmisio magnetikoak bigarren mailako kutsadura saihesten du. RMT eta RMTL autogidatutako ereduak hobetsi dira epe luzerako funtzionamendu egonkorrak elikagaien, medikuen eta elektronikoen garbiketa-taileretan.

• Abiadura Handiko Lan Baldintza Berritzea: Kanpoko buffer hidraulikoz hornitu amaierako inpaktua kentzeko, abiadura handiko etengabeko funtzionamendua 500 mm/s-ra arte maiztasun handiko produkzio-lerro ziklikoetarako.

• Zehaztasun-posizioaren iritzia: Gehitu -S magnetiko hornitutako konfigurazioa, D-M9 serieko etengailu magnetikoekin bateragarria, puntu anitzeko trazuaren posizionamendua eta denbora errealeko seinale elektrikoaren feedbacka lotura automatizaturako kontrolerako.

Industria-aplikazioen eszenatoki tipikoak

• Gela Garbiko Material Transferentzia Elektronikoa: Hautsik gabeko eta zero kutsadura akoplamendu magnetikoaren egitura oso erabilia da distantzia luzeko materialak maneiatzeko erdieroaleetan eta LCD hautsik gabeko tailerretan, ekoizpen-ingurune garbiak eraginkortasunez babestuz.

• Elikagaien eta Farmazia Enbalatzeko Linea Desplazamendua: Autogidatutako diseinu integratuak instalazioa eta eguneroko mantentze-lanak errazten ditu, aldi luzeko piezak bultzatzeko eta tiratzeko eskakizunak ezin hobeto betetzen dituen ontzi arineko eta ertaineko ekipamenduen errendimendu higieniko eta fidagarriarekin.

• Ekipo automatizatuko ateen eta ezkutuen kontrola: Hagaxkarik gabeko egitura trinkoak instalazio-espazioa %50 aurrezten du, ibilaldi luzeko ekipoen babes-ateak, hauts-ezkutuak eta segurtasun-estalkiak irekitzeko eta ixteko modu egonkorrean gidatzeko egokia.

• Ibilbide luzeko muntaketa-lerroaren zehaztasun-kokapena: RMTL zehaztasun handiko eredu gidatuak linealtasun bikaina eta kokapen errepikakorraren zehaztasuna bermatzen ditu, 1 ~ 2 m distantzia ultraluzeko kokapen zehatza eta ekoizpen-lerroen garraio ziklikoko eskakizunak betetzen ditu.

• Ekipamendu trinkoak berritzea eta espazioa aurreztea: Ibilbide luzeko (>500 mm) agertokietan tirante zilindro tradizionalen ordezko ezin hobea da, ekipoen diseinua asko optimizatuz eta ekipo automatizatuen diseinu trinkoa gauzatuz.

RM Series vs CY1 / CY3 Series Core Parametroen Konparazioa

Hiru urratseko hautapen gida bizkorra

1. Zulo-tamainaren berrespena: Kalkulatu behar den bultzada ≥2 segurtasun-faktorearekin benetako karga-pisuan oinarrituta. Gomendatutako arauak: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. Eredu motaren berrespena: Aukeratu RMS aurrekontu oso baxurako; RMT lan baldintza orokor estandaretarako; RMTL doitasun handiko kokapen eskakizunetarako; RMH karga astuneko eta desbideratzeen aurkako eszenatokietarako.

3. Trazuaren zehaztapenaren berrespena: Hautatu 50 ~ 1000 mm-ko trazu estandarra ohiko erabilerarako; 2000 mm-ra arteko traza luzatua aukeran distantzia ertain-luzeko gidatzeko eskakizunetarako.

Esaldi bakarreko laburpena

     SOLH RM seriea Airtac estiloko akoplamendu magnetiko hagaxkarik gabeko zilindroak autogidatutako egitura dibertsifikatuak, tenperaturaren moldagarritasun ultra-zabala eta zero-iheseko errendimendu garbia integratzen ditu, kostu errendimendu handiko etxeko traza luzeko gidatzeko irtenbide lineala aurrekontu ertaineko ekipo automatizatuetarako.
