RS2H serie Heavy-Duty Stopper zilindroa | Buffer hidrauliko erregulagarria palanka gelditzeko zilindroa

Marka: SOLH by Richge Technology

1. Produktuen ikuspegi orokorra eta oinarrizko egiturazko abantailak

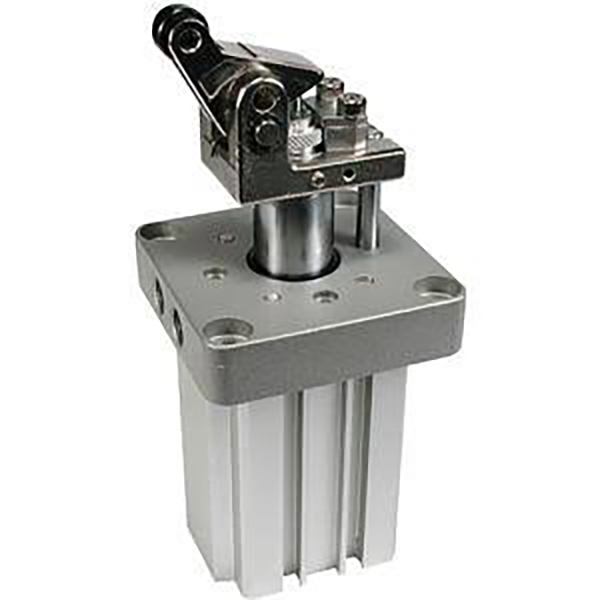

     SOLH RS2H seriea belaunaldi berriko erresistentzia handiko palanka motako tapoi zilindroa da, karga astuneko garraiatzaile-lerroak kokatzeko eta mugatzeko profesionalki diseinatua. φ50/63/80 mm-ko zulo handietan eskuragarri dago, geldialdi-indar oso handia, buffer hidrauliko erregulagarria, egitura trinko arina eta talka-erresistentzia handia ditu. Bereziki 50-500 kg-ko palet astunetarako eta erreminta-plaketarako aplikagarria da, garraiatzaile-lerro automatiko astunetarako gelditzeko osagai gisa balio du, oso erabilia piezak gelditzeko, transferentzia-kokatzea eta geltokiak mugatzeko eszenatokietan.

  1.1 Errendimendu astuneko bertsio berritua

     RS1H serie tradizionalaren ordezko berritu gisa, RS2H-k gelditzeko indarra % 30 baino gehiago handitzen du. Palanka-indarraren anplifikazioa eta buffer hidraulikoaren egitura konbinatuta hartuta, ezin hobeto jasaten ditu maiztasun handiko inpaktuen kargak eta 50kg-tik 500kg bitarteko pieza astunak mugatzen ditu modu egonkorrean, karga astuneko eragiketa ziklikoaren pean eredu zaharren indar eskasaren eta porrot errazaren arazoak konponduz.

  1.2 Optimizazio trinkoa eta arina

     RS1H seriearekin alderatuta, φ63-30 trazuaren modeloak pisu orokorra %22 murrizten du eta luzera osoa 9mm murrizten du. Egitura integratua optimizatuak instalazio lekua aurrezten du, egituraren zurruntasun orokorra hobetzen duen bitartean, tamaina txikiagoa, pisu arinagoa eta egonkortasun handiagoa lortuz.

  1.3 Core Buffer hidrauliko erregulagarria

     Buffer hidrauliko erregulagarria integratua estandar gisa. Erabiltzaileek moteltze-erresistentzia libreki doi dezakete biraketaren doikuntza-diskoaren bidez, pisu eta abiadura garraiatzeko pieza ezberdinetara egokitzeko. Buffer-ak tresnarik gabeko ordezkapen azkarra onartzen du M4 torlojua askatuz, tokiko mantentze-lanaren eraginkortasuna asko hobetuz eta geldialdi-denbora murriztuz.

  1.4 Zurruntasun handiko palanka eta arrabol bikoitzeko diseinua

     Indar handiko palankak barneko buffer egitura hobetu batekin hornituta dago. Bi arrabolen material aukera daude eskuragarri: erretxina (L) eta karbono altzairua (M), higadura erresistentzia eta pitzaduraren aurkako errendimendua dutenak. Arrabolaren diametro handituak ijezketa funtzionamendu leuna eta desbideratzeen aurkako gaitasun sendoa bermatzen ditu, karga astunak gelditzean blokeatzea eta karga eszentrikoak kalteak eraginkortasunez saihesten ditu.

 1.5 Konfigurazio guztiz trukagarriak eta dibertsifikatuak

     Instalazio-dimentsioak guztiz trukagarriak dira RS1H serie tradizionalarekin, zuzeneko ordezkapena eta berritzea onartzen dutenak, horma-markoak aldatu gabe. Aukerako funtzio hedatuak errebotearen aurkako blokeo-mekanismoa, eskuz askatzeko desblokeatzea eta palanka detektatzeko etengailua dira, karga astuneko lan-baldintza konplexuen kontrol-eskakizunak betez.

  1.6 Oliorik gabeko eta zerbitzu-bizitza luzeko egitura

     Efektu bikoitzeko aukerako, malguki-kargatutako efektu bikoitzeko eta efektu bakarreko moduek hainbat eskakizun operatibo estaltzen dituzte. Kromatu gogorreko pistoi-barrak eta anodizatu gogorreko zilindro-gorputzak higadura-erresistentzia eta talka-erresistentzia bikaina eskaintzen dute. Oliorik gabeko funtzionamenduaren diseinua ingurune garbietara eta soldadura zipriztinduraren aurkako lan baldintzetara egokitzen da, mantentze kostu baxuekin eta bizitza luzearekin.

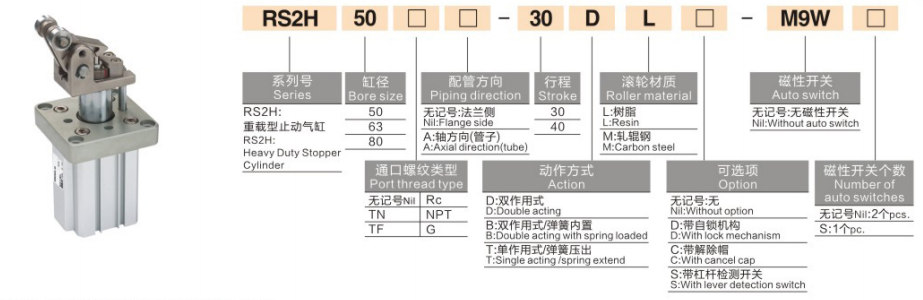

2. Ereduen izendapen-arauak eta ordena-adibideak osatu

  1.Eredu tipikoen adibideak: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2.Ordena estandarraren adibideak

    • Heavy Duty Eredu Orokorra: RS2H63-30LD-M9BW (φ63 zuloa, 30 mm-ko ibilbidea, erretxina arrabola, efektu bikoitza, M9BW etengailu magnetikoarekin)

    • Segurtasun handiko blokeo eredua: RS2H80-40TM-XC102 (φ80 zuloa, 40 mm-ko ibilbidea, karbono altzairuzko arrabola, efektu bakarrekoa, errebotearen aurkako blokeo-mekanismoarekin)

3. Parametro tekniko orokorrak (20 ℃, 0.5MPa baldintza estandarra)

  3.1 Oinarrizko zehaztapenak

     • Eragiketa modua: Ekintza bikoitza, malguki kargatutako efektu bikoitza, malgukia efektu bakarreko luzapena

     • Laneko presioaren barrutia: 0.05~1.0MPa; Froga-presioa: 1.5MPa

     • Giro-tenperatura: -10 ℃ ~ 60 ℃ (izotz gabeko ingurunea)

     • Buffer Sistema: Buffer hidrauliko erregulagarria integratu estandarra + mutur bikoitzeko gomazko buffer

     • Lubrifikazio modua: Oliorik gabeko funtzionamendua

     • Instalazio-metodoa: Brida-muntaketa estandarra, 4 alboetako etengailu magnetikoaren muntaketa eskuragarri

  3.2 Bore eta Ibilbidearen konbinazio estandarra

  3.3 Gelditze-indar teorikoa (unitatea: kN @0.5MPa, palankaren irteera)

  3.4 Produktuen pisuaren konparazioa (unitatea: kg @ traza estandarra)

4. Oinarrizko konfigurazio eta hautaketa jarraibideak

 4.1 Arrabolaren materiala hautatzea

     • Erretxinako arrabola (L): Paleten gainazaletan zarata txikia eta marraduraren aurkakoa. Karga arin/ertainetarako (50-200 kg) eta abiadura handiko (≤0,5 m/s) agertokietarako aproposa, piezak babestuz, geldialdi egonkorra bermatuz.

     • Karbono altzairuzko arrabola (M): Higadura-erresistentzia oso handia eta talka-erresistentzia handia. Karga astunetarako (200-500 kg), maiztasun handiko txirrindularitzarako (≥1000 aldiz/eguneko) eta zerbitzu-bizitza luzeko lan-baldintza gogorrak egiteko egokia.

  4.2 Eragiketa modua hautatzea

     • Ekintza bikoitza (D): Norabide bikoitzeko kontrolagarria den estutzea eta askatzea gelditzeko indar maximoarekin. Karga astuneko eta maiztasun handiko abiarazte-gelditze lan baldintzetarako optimizatua.

     • Malguki kargatutako efektu bikoitza (B): Elektrizitate hutsegitean askapen automatikoa, ekipoak eta langileen segurtasuna lehenetsiz. Geltoki arriskutsuetarako eta itzaltzeko babeserako eszenatokietarako ezin hobea.

     • Ekintza bakarrekoa (T): Udaberriaren luzapena, aire konpresioaren erretiratze modua. Energia aurreztea eta errentagarria da, karga arineko eta maiztasun baxuko geldialdietarako agertokietarako aplikagarria.

  4.3 Aukerako Heavy Duty Osagarri Funtzionalak

     • Blokeatzeko mekanismoa (-XC102): Blokeo automatikoa gelditu ondoren piezaren errebotea eta desplazamendua saihesteko, abiadura handiko karga arineko eta aldaketen aurkako geltokietarako egokia.

     • Eskuz desblokeatzeko funtzioa: eskuz askatu palanka elektrizitatearen hutsegitean edo ekipoen akatsetan, tokiko mantentze-lan seguru eta erosoa bermatuz.

     • Palanka detektatzeko etengailua: Palankaren luzapena eta berrezartze egoera detektatzen ditu, PLC lotura kontrola eta interblokeo automatikoko eragiketa onartzen ditu ekoizpen-lerro adimentsuetarako.

5. Aplikazioaren eszenatoki tipikoak

     • Heavy-Duty Palet Garraiagailu Lineak: Automobilgintzako, etxetresna elektrikoetako eta logistikako industrietan 200-500 kg-ko erreminta astunen plaka geldiarazteko, transferitzeko kokatzea eta aldatzeko kontrako aldaketarako espezializatua, karga astunak mugatzeko errendimendu egonkorra eskainiz.

     • Soldadura eta Makina Erremintaren Estazio Astunak: Soldadura-tresnetako karga astuneko atxikipenean, makina-erremintaren karga/deskarga mugatzen eta molde astunaren kokapenean aplikatzen da. Buffer-egiturak inpaktu gogorrak jasaten ditu eta soldadura-zepa higadura saihesten du.

     • Biltegiratze eta transferentzia sistema automatizatuak: Biltegiko paleta estereoskopikoa gelditzeko, AGV atrakatzeko kokatzea eta iraultzeko mekanismo astunak mugatzeko erabiltzen da, mugimendu egonkorra eta seinalearen feedback fidagarria dituena.

     • Abiadura Handiko Heavy Duty Garraiagailu Lineak: Abiadura handiko (≤0,8 m/s) pieza astunak gelditzeko egokia arrabolen eta uhal garraiatzaileen lerroetan. Buffer hidrauliko erregulagarriak geldialdi prozesu leuna eta zero-inpaktua bermatzen du.

6. 3 urratseko hautapen gida bizkorra

     1. Bore Tamaina Hautaketa: Hautatu zuloa piezaren pisuaren eta garraiatzeko abiaduraren arabera. Jarraitu segurtasun-arauari: geldialdi-indar teorikoa ≥ benetako karga × 2. φ50 200kg-tik beherako kargarako, φ63 200-350kg-ko kargarako, φ80 350kg-tik gorako kargarako.

     2. Roller Materialen hautaketa: Aukeratu erretxina arrabola (L) karga arineko eta abiadura handiko eszenatokietarako; aukeratu karbono altzairuzko arrabola (M) karga astuneko eta maiztasun handiko txirrindularitzako eszenatokietarako.

     3. Konfigurazio funtzionalaren hautaketa: Hautatu efektu bikoitzeko (D) + karbono altzairuzko arrabola karga astunetarako eta maiztasun handiko lan baldintzetarako; gehitu blokeatzeko mekanismoa (-XC102) errebotearen aurkako eskakizunetarako; malgukidun mota (B) hartu segurtasun-lehentasunezko estazioetarako.

Esaldi bakarreko laburpena

     SOLH RS2H serie berritutako tapoi-zilindroak % 30eko geldialdi-indar handiagoa du, egitura trinko arina, buffer hidrauliko erregulagarria eta arrabol bikoitzeko aukerak ditu, egonkortasun handiko, inpaktuaren aurkako eta mantentze-lanetarako egokiak diren geldialdi-soluzio profesionalak eskaintzen dituena 50-500 kg-ko karga astuneko garraiatzaile-lerro automatizatuetarako.
