RSQ Serie Stopper Zilindroa | Muntatzeko Altuera Finkoa Gelditzeko Zilindro Pneumatikoa

Marka: SOLH by Richge Technology

1. Produktuen ikuspegi orokorra eta oinarrizko egitura-ezaugarriak

     SOLH RSQ seriea muntaketa finkoko altuera tapoi zilindro bat da, garraiatzaile-lerro automatizatuak kokatzeko eta piezak mugatzeko diseinatua. φ12mm-tik φ50mm bitarteko zulamen-tamainak estaltzen ditu 10mm-tik 30mm bitarteko trazu estandarrekin. Altuera finkoko egitura zurruna, buffer integratua, aukerako 10 barra-mutur mota eta 4 alboetako etengailu magnetikoen muntaketa ditu, RSQ zilindroak kostu baxuko eta fidagarritasun handiko geldialdi-soluzioak eskaintzen ditu garraio-geltokiak blokeatzeko, paletak kokatzeko eta piezak mugatzeko, garraio automatikoko sistemaetarako oinarrizko osagai gisa balioz.

  1.1 Altuera finkoko egitura zurruna

     Altuera erregulagarria den RSG seriearen aldean, RSQ serieak muntatze-altuera finko erregulagarria duen diseinua hartzen du. Egitura sinpleagoa, zurruntasun orokorra handiagoa eta tokiko instalazio azkarragoa ditu, altuera finkoko geltokien diseinuak ezin hobeto uztartuz eta altuera kalibratzeko prozedurak ezabatuz.

  1.2 Multi-Rod-End egokitzapen polifazetikoa

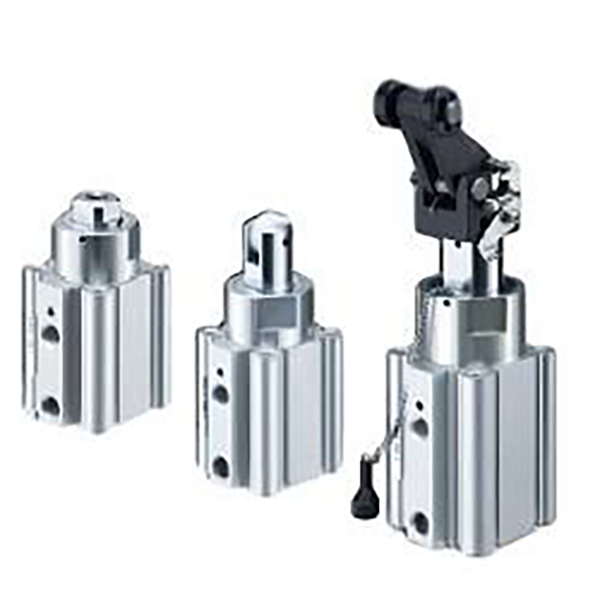

     10 barra-mutur aukerekin hornituta, haga biribila, alaka ebakitzea, arrabol eta palanka egiturak barne, karga arinak, ertainak eta astunak gelditzeko eszenatoki guztiz estaliz. Palanka motak (L/B/C/D/E) buffer hidraulikoen diseinu integratua hartzen dute energia xurgapen bikainarekin eta inpaktu erresistentzia handiko maiztasun handiko eta inpaktu astuneko lan baldintzetarako.

  1.3 Instalazio malgua eta etengailuen diseinua

     Zilindroaren gorputzak 4 alboko etengailu magnetikoen instalazioa onartzen du (D-A9□/M9□/P3DWA serieko etengailuekin bateragarria) muntaketa osagarri gehigarririk gabe. Bi muntaketa-metodo estandar daude eskuragarri: B motako zuloen bidezko muntaketa (estandarra) eta A motako mutur bikoitzeko hariztutako zuloen muntaketa, hainbat ekipamendu-marko eta instalazio-espazioetara egokituz.

  1.4 Oliorik gabeko eta zerbitzu-bizitza luzeko diseinua

     Ekintza bikoitzeko aukerako, udaberriko itzulera bikoitzeko eta efektu bakarreko (udaberriko luzapena) moduek hainbat ekintza-baldintza betetzen dituzte. Gomazko buffer estandarrak funtzionamendu egonkorra bermatzen du. Pistoizko hagak kromo gogorraren tratamendua hartzen du, eta zilindroaren gorputzak anodizazio prozesu gogorra jasaten du, higadura-erresistentzia eta talka-erresistentzia bikainak lortuz. Oliorik gabeko funtzionamenduaren diseinua mantentze-kostu txikiak dituzten lan-ingurune garbi eta hautsik gabekoetara egokitzen da.

2. Ereduen izendapen-arauak eta ordena-adibideak osatu

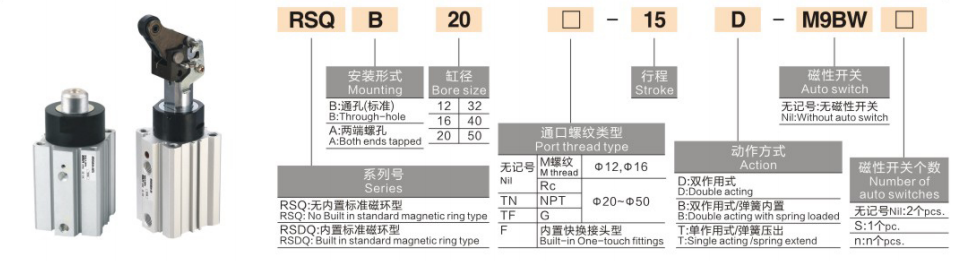

  1. Eredu tipikoen adibideak: RSQB20-15, RSDQL32-20

  2. Agindu estandarraren adibideak

     • Eraztun ez-magnetikoa eredu estandarra: RSQB20-15 (Ez dago eraztun magnetikorik, zulo bidezko muntaketa, φ20 zuloa, 15 mm-ko traza, hagaxka borobil estandarra)

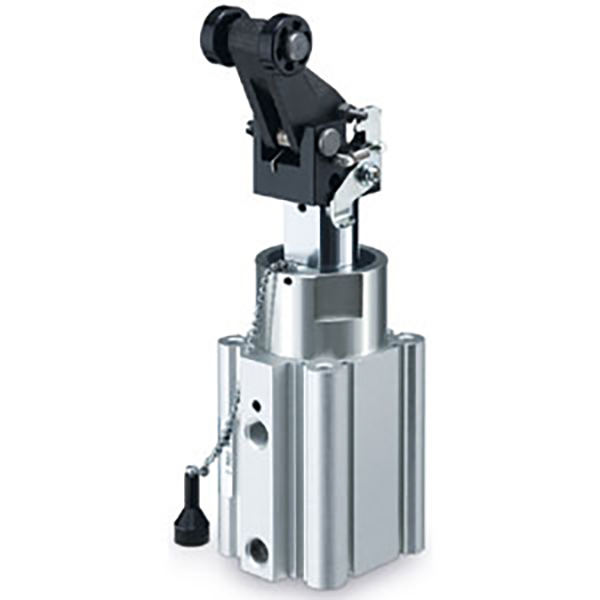

     • Eraztun Magnetikoaren Buffer Hidraulikoaren Eredua: RSDQL32-20 (eraztun magnetikoa txertatua, zulo bidezko muntaketa, φ32 zuloa, 20 mm-ko ibilbidea, palanka motako geldiune-muturra)

3. Parametro tekniko orokorrak (20 ℃, 0.5MPa baldintza estandarra)

  3.1 Oinarrizko zehaztapenak

     • Eragiketa modua: Ekintza bikoitza, udaberri-itzulera efektu bikoitza, efektu bakarrekoa (udaberria luzatzea)

     • Laneko presioaren barrutia: 0.05~1.0MPa; Froga-presioa: 1.5MPa

     • Giro-tenperatura: -10 ℃ ~ 70 ℃ (etengailurik gabe); -10 ℃ ~ 60 ℃ (etengailuarekin)

     • Pistoiaren funtzionamendu-abiadura: 50~500mm/s

     • Buffer modua: Gomazko buffer estandarra; Buffer hidraulikoz hornitutako palanka motak

     • Lubrifikazio modua: Oliorik gabeko funtzionamendua

  3.2 Bore eta Ibilbidearen konbinazio estandarra

3.3 Gelditze-indar teorikoa (Unitatea: N @0.5MPa, Efektu bikoitza)

3.4 Produktuaren pisua (Unitatea: kg @20 mm-ko traza, RSQ seriea)

4. Barra-mutur motak eta agertoki aplikagarriak

5. Aplikazioaren eszenatoki tipikoak

     • Muntaketa Katea Gelditzea: Paleta gelditzeari, geltokiari kokatzeari eta desplazamendu-kontrakoari aplikatzen zaio, elektronika eta etxetresna elektrikoen muntaketa-lerroetarako. Altuera finkoko diseinua ezin hobeto dator bat garraiatzaile-lerroen diseinu estandarrekin.

     • Conveyor Line mugatzea: Uhal eta arrabolen garraiatzaileetan piezak geldiarazteko, transferentzia-estazioen kokapenerako eta diberge-/baketa-lerroen blokeatzeko egokia. Hainbat haga-mutur aukerak karga-maila desberdinetara egokitzen dira.

     • Prozesatzeko Estazio Automatizatuak: Makina-erremintaren karga/deskarga mugatzeko aproposa, ontziratzeko makinak kokatzea eta ikuskapen-estazioa gelditzeko, eragiketa zikliko egonkorra eta interferentziaren aurkakoa emateko.

     • Garrantzi handiko geldialdi-eszenatokiak: Palet astunak eta tresneria taula gelditzeko erabiltzen da, soldadura-estazioa kokatzeko. Buffer hidraulikoen palanka motak eraginkortasunez aurre egiten die eragin handiari eta maiztasun handiko bibrazioei.

6. 3 urratseko hautapen gida bizkorra

  1. Bore Tamaina Hautaketa: Hautatu zuloa benetako geldialdi-kargaren arabera. Jarraitu araua: geldialdi-indar teorikoa ≥ benetako karga × 2 segurtasun-faktorea. φ16~φ20 karga arinerako, φ32 karga ertainerako, φ40~φ50 karga astunerako.

  2. Trazuaren hautaketa: Ibilbide estandarra 10 mm eta 30 mm bitartekoa da. Erreserbatu 5 ~ 10 mm-ko trazu gehigarria piezaren altueran oinarrituta interferentzia mekanikoak ekiditeko.

  3. Barra-muturren hautaketa

￮ Karga arina eta abiadura baxua: aukeratu haga biribila edo alaka ebaki mota

￮ Abiadura handiko eta karga arina: aukeratu arrabol mota

￮ Karga astuna eta maiztasun handiko inpaktua: Aukeratu buffer hidraulikoaren palanka mota (B/C/D/E)

Esaldi bakarreko laburpena

     SOLH RSQ serieko altuera finkoko tapoi-zilindroek muntatze-egitura finko zurruna, hagaxka-mutur askotako aukerak, 4 alboko etengailuen instalazioa eta oliorik gabeko iraupen luzeko errendimendua dituzte, garraiatzaile automatizatu eta prozesatzeko estazio ezberdinetarako geldialdi-soluzio estandarrak errentagarriak, egonkorrak eta talka-erresistenteak eskaintzen dituztenak.
