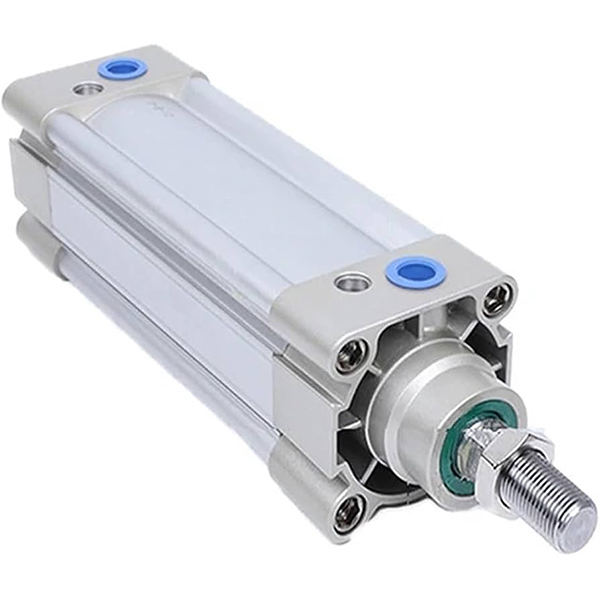

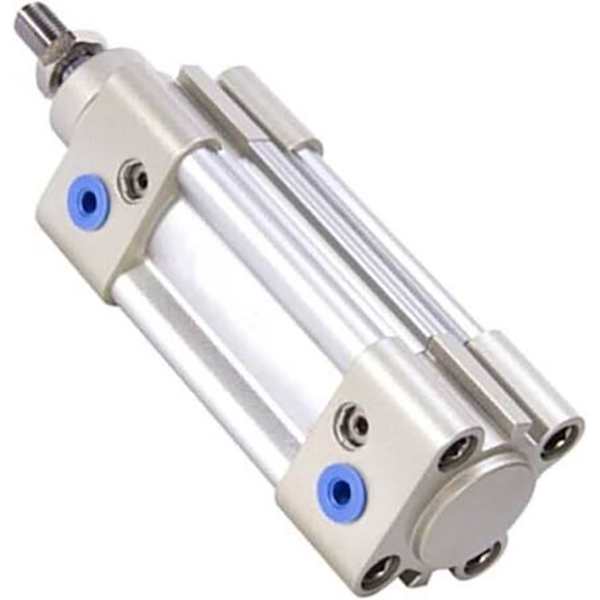

SAI serie ISO15552 Tie-Rod-Free profil zilindro estandarra

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

     SOLH SAI serieko efektu bikoitzeko profil zilindroak ISO 15552 (jatorrizko ISO6431) / VDMA 24562 nazioarteko arauak betetzen ditu. SI, SE eta FESTO DNC serieen muntaketa-neurri berdinak elkartruke zuzenerako. Kostu handiko errendimendua, errendimendu egonkorra eta zerbitzu-bizitza luzea dituena, automatizazio ekipoetarako ISO maila ertaineko zilindrorik erabiliena da.

Oinarrizko Egitura eta Diseinu Ezaugarriak

   1. Estandarra betetzea: ISO15552 / VDMA24562, guztiz trukagarriak diren muntatzeko neurriak eta osagarriak.

   2. Egitura: M formako aluminiozko profil karratu integratua ageriko barrak gabe, zurruntasun handia eta korrosioaren aurkakoa. Bi aldeetako sentsore zirrikituak CMSE / DMSE / CS1 etengailu magnetikoetarako.

   3. Eragiketa Aldaerak

     -- SAI: Haga bakarreko efektu bikoitzeko modelo estandarra

     -- ESAN: Haga bikoitza efektu bikoitza, tortsioaren aurkako ahalmen bikaina

     -- SAIJ: Haga bikoitza, trazu erregulagarria duena

     -- BELA: Zilindro blokeagarria, aire-hornidura galtzen denean karga eustea

     -- SAIF: Solenoide balbula integratua zilindroa

     -- -S atzizkia: posizio-sentsorerako eraztun magnetikoa integratua (-S = iman gabekoa)

   4. Kuxin-sistema: mutur bikoitzeko erregulagarria den aire-kuxin estandarra + PPV tampon elastikoa, eraginkortasunez murrizten du eragina eta zarata abiadura handiko eta karga astunetan.

   5. Zigilatzea: Y motako norabide bakarreko konpentsazio zigilu bikoitza olioa biltegiratzeko zirrikitua, abiarazteko presio baxua (0.1MPa), oliorik gabeko funtzionamendua. Altzairuzko 45# altzairuzko pistoizko haga kromatu gogorra, higadura erresistentea eta herdoilgaitza.

Ereduen kodeketa-arau osoa

  1. Ereduaren adibidea: SAI50×150-S-FA

   2. Agindu estandarraren adibideak

     -- SAI63×200-S: Bore63, stroke200, iman integratua, oinarrizko mota

     -- SAID40×100-FB: Bore40, stroke100, haga bikoitza, atzeko brida-muntaia

     -- SAIL80×300-S-LB: Bore80, stroke300, blokeatzeko modukoa, oinaren muntaketa

Oinarrizko Zehaztapen Teknikoak

Bultzada eta tiraketa indar teorikoa @0.6MPa (Hastaka bakarra, Unitatea: N, Segurtasun-faktorea ≥2)

Muntatze motak eta eredu deribatuak

   1. Muntatzeko aukerak

     -- Oinarrizko mota, LB oinaren euskarria, FA/FB brida, CA/CB giltza, TC/TCM trunnion. Aukerako osagarriak: junta flotatzailea, haga-begia, I/Y/U/F konektorea.

   2. Serie Deribatu Nagusia

     -- ESAN: Haga bikoitza efektu bikoitza

     -- SAIJ: Haga bikoitza, trazu erregulagarria duena

     -- BELA: Ertaineko posizioari eusteko zilindro blokeagarria

     -- SAIF: Solenoide-balbularen zilindro integratua

3 urratseko hautaketa gida azkarra

   1.Bore hautaketa: Kalkulatu behar den bultzada kargaren arabera, erreserba ≥50% segurtasun-marjina; berritu 1 ~ 2 tamaina karga desplazamenduaren / karga aldakorren azpian.

   2.Stroke berrespena: Gehitu 20 ~ 50mm segurtasun-marjina bidaia eraginkorrari; gehienezko trazu estandarra 1000 mm, pertsonalizatua 2000 mm arte.

   3.Konfigurazio bat etortzea

     -- Posizioen iritzia: hautatu -S iman eredua, bat CMSE/DMSE etengailu magnetikoak;

     -- Muntatzea: LB oin-euskarria karga astun horizontalerako; Instalazio bertikalerako FA brida hobetsi da;

     -- Funtzio berezia: aukeratu SAID haga bikoitzerako, SAIJ trazu erregulagarrirako, SAIL posizioa blokeatzeko, SAIF diseinu trinkorako.

Esaldi bakarreko laburpena

     SOLH SAI ISO15552 tiranterik gabeko profil zilindroak zuzenean ordezkatu ditzake FESTO DNC, SE eta SI serieak, PPV buffer erregulagarriarekin eta aldaera aberatsekin hornituta, esportazio automatizaziorako, ontziratzeko eta makina-erremintaren ekipamendurako aktutore lineal orokor errentagarria.
