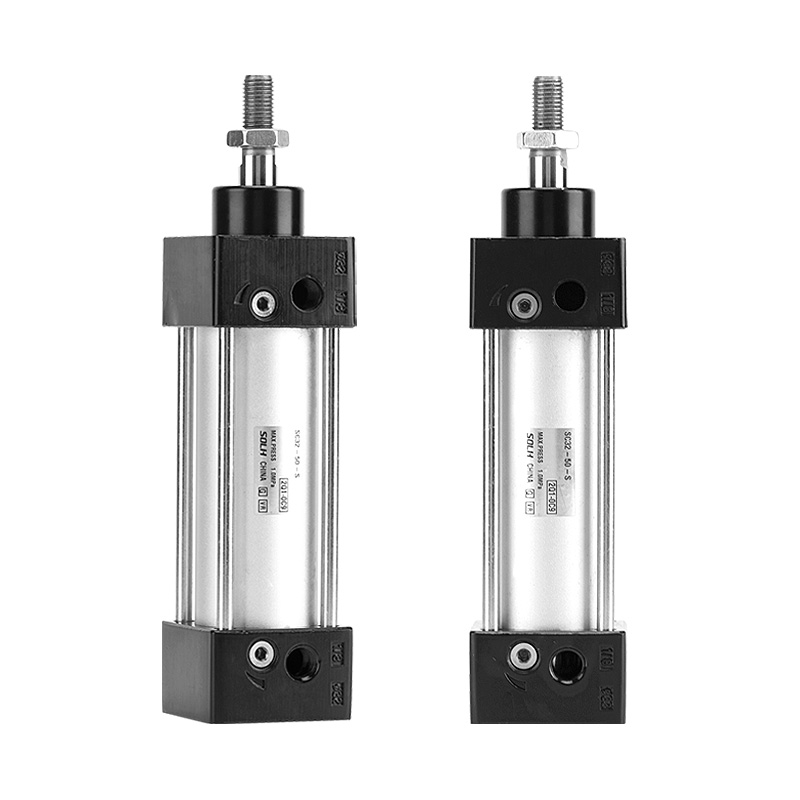

SC serieko aire zilindro estandarra (efektu bikoitzeko tirante mota)

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

     SOLH SC serie tirante zilindro estandarra, oinarrizko eredua haga bakarreko efektu bikoitzeko mota da. Lau tirantek blokeatzen dituzte aurrealdeko eta atzeko muturreko txapelak egitura zurrunetarako, muntatzeko osagarri osoetarako, trazu sorta zabalerako. Automatizazio-lerroetan bultzatzeko, materialak maneiatzeko eta kokatzeko oso erabilia, hau da, zilindro pneumatiko estandar ekonomiko ezagunena.

Oinarrizko Egitura eta Diseinu Ezaugarriak

     -- Egitura: lau barrak lotzen dituzte aluminiozko kanoia eta amaierako tapoiak, zurruntasun handia, inpaktuaren aurkakoa, epe luzerako funtzionamendu egonkorra.

     -- Ekintza mota: haga bakarreko efektu bikoitza, bi norabideko irteerako indarra.

     -- Materiala: anodizatutako aluminiozko kanoia, bi norabideko pistoi zigilua; Kromatu gogorrean 45# altzairuzko pistoi-barra.

     -- Kuxina: aire-kuxina erregulagarria bi muturretan inpaktua eta funtzionamendu zarata murrizteko.

     -- Sentsoreen instalazioa: CMSG/DMSG/EMSG etengailu magnetikoetarako tiranteen eremuko sentsore zirrikituak pistoiaren posizioa detektatzeko.

     -- Abantaila: gorputzaren luzera laburragoa zulamenaren tamaina bereko ISO15552 profil zilindroarekin alderatuta, kostu lehiakorra.

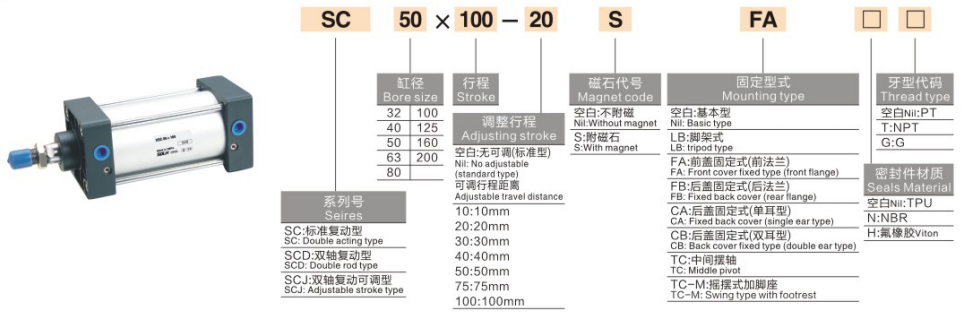

Ereduen kodeketa-arau osoa

   1. Ereduaren adibidea: SC50×100-S

   2. Eredu deribatuak

     -- SCD: Haga bikoitza efektu bikoitzeko, tortsioaren aurkakoa

     -- SCJ: Haga bikoitza, trazu erregulagarria duena

     -- SCF: Elektrobalbularen zilindro integratua

     -- SCL: Zilindro blokeagarria, airea mozten denean karga eusten duena

   3. Agindu estandarraren adibideak

     -- SC63×150-S: Bore63, stroke150, iman integratua, oinarrizko mota

     -- SCJ40×200-S: Bore40, stroke200, trazu erregulagarria, imanarekin

Oinarrizko Zehaztapen Teknikoak

Bultzada teorikoa @0.5MPa (Hastaka bakarra, Unitatea:N, Segurtasun-faktorea ≥2)

Muntatze motak eta osagarriak

   1. Muntatzeko aukerak

     --  Oinarrizko mota, FA/FB brida, CA/CB giltza, LB oin-euskarria, TC/TCM1 trunnion.

   2. Aukerako Osagarriak

     -- Artikulazio flotagarria, haga-begia, I/Y/U/F konektorea, CMSG/DMSG/EMSG etengailu magnetikoak.

3 urratseko hautaketa gida azkarra

   1. Bore hautaketa: Kalkulatu behar den bultzada kargaren arabera, erreserba ≥50% segurtasun-marjina; igoeraren tamaina cantilever / offset kargarako.

   2. Trazuaren berrespena: Gehitu 10 ~ 20 mm-ko segurtasun-marjina bidaia eraginkorrean; gehienezko trazu estandarra 1000 mm.

   3. Konfigurazioaren parekatzea

     -- Posizionatu feedbacka: aukeratu -S iman eredua eta lotu etengailu magnetikoak;

     -- Muntatzea: hautatu brida / oina / giltza makinaren diseinuaren arabera;

     -- Funtzio berezia: SCD haga bikoitzerako, SCJ trazu erregulagarrirako, SCL karga blokeatzeko.

Esaldi bakarreko laburpena

     SOLH SC serieko tirante ekonomikoa zilindro estandarra aire kuxin erregulagarriarekin eta muntatzeko aukera ugarirekin, kostu baxuko eragingailu lineal aproposa automatizazio orokorrean bultzatzeko, transferitzeko eta kokatzeko zereginetarako.
