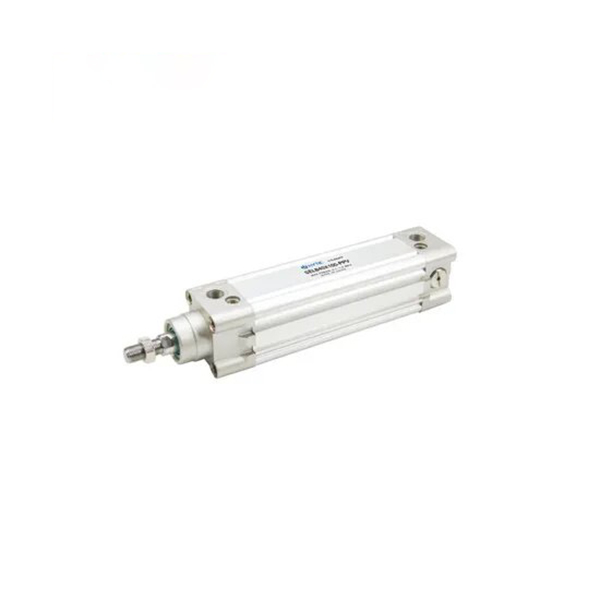

SE Series ISO15552 Tie-Rod-Free Square Standard Zilindro

Marka: SOLH by Richge Technology | Esportatu katalogoaren bertsioa

Produktuen ikuspegi orokorra

     SOLH SE serie tiranterik gabeko zilindro karratu estandarra ISO 15552 / VDMA 24562 nazioarteko araua betetzen du. Hartu aluminiozko kanoi karratu integratua mutur bikoitzeko aire-kuxin erregulagarriarekin eta 3 alboetako sentsoreen muntatzeko zirrikituekin. Automatizazio orokorrerako, ibilaldi luzerako, maiztasun handiko txirrindularitzarako eta karga ertain-astunetarako aproposa. Truke mekaniko zuzena SMC CP96S eta FESTO DNC serieekin.

Oinarrizko Egitura eta Diseinu Ezaugarriak

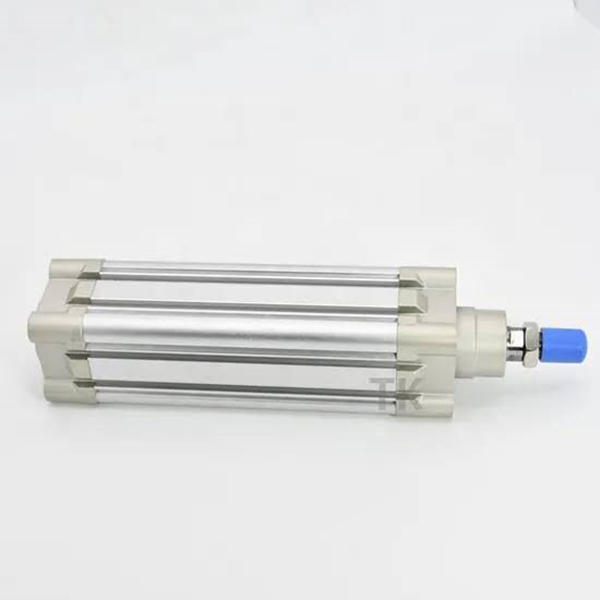

   1. Egitura: aluminiozko upel karratu integratua lokarririk gabe, aurrealdeko eta atzeko muturretako taupekin bat datorrena, bi muturretako aire kuxin erregulagarria, zurruntasun handia eta diseinu trinkoa.

   2. Materiala: anodizatutako aluminiozko upel gogorra, erresistentzia handiko muturreko txapelak, 45# altzairuzko pistoizko 45 # altzairuzko kromatu gogorrean, arina eta higadura erresistentea.

   3. Eragiketa Aldaerak

     -- SE: Haga bakarreko efektu bikoitzeko modelo estandarra

     -- SED: Torsioaren aurkako efektu bikoitzeko haga bikoitza

     -- SEJ: Haga bikoitza, trazu erregulagarria duena

     -- BSE: Tarteko posizioa eusteko zilindro blokeagarria

     -- -S atzizkia: etengailu magnetikorako eraztun magnetikoa integratua (-S gabe = imanik gabe)

   4. Zigilatzea: NBR + PA konposatu biko Y motako zigilatzea olioa biltegiratzeko konpentsazioarekin, hasierako presio baxuarekin eta zerbitzu-bizitza luzearekin.

   5. Kuxina: bi muturretan independenteki erregula daitekeen aire-kuxina, inpaktua xurgatzeko, bibrazioak eta zarata murrizteko.

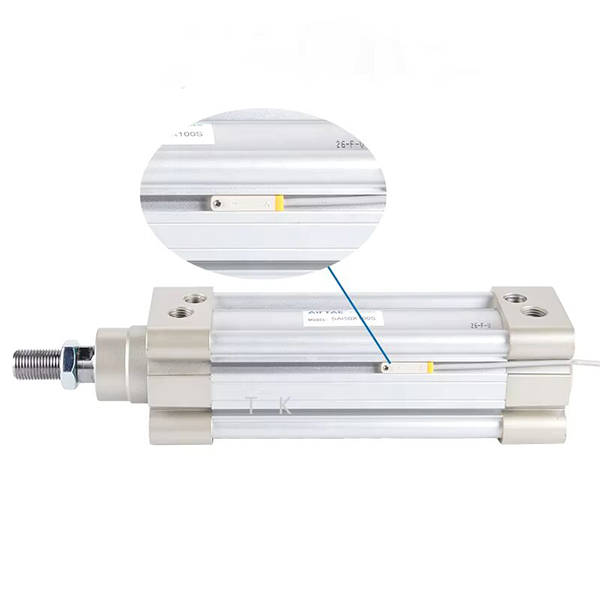

   6. Sentsoreen diseinua: Hiru aldeetako muntaketa zirrikituak (goian / ezkerrean / eskuinaldean) CMSE / DMSE etengailu magnetikoetarako, instalazio angelu malgua.

   7. Trukagarritasuna: ISO15552 dimentsio estandarra, SMC CP96S eta FESTO DNCren ordezko zuzena.

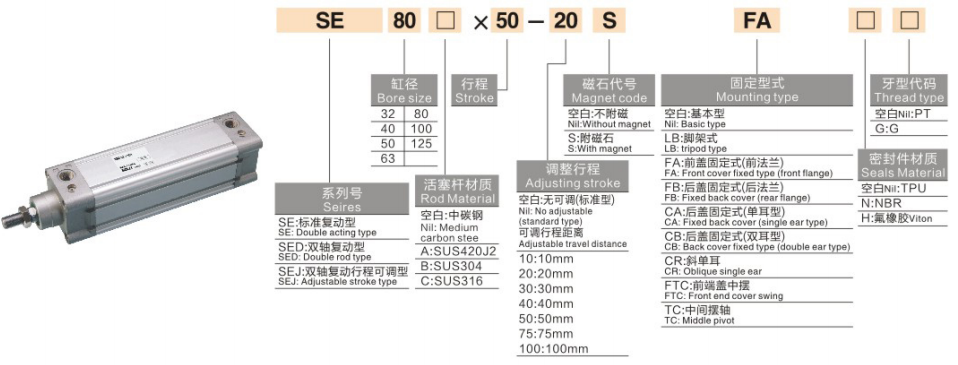

Ereduen kodeketa-arau osoa

   1. Ereduaren adibidea: SE50-200-S-FA

   2. Agindu estandarraren adibideak

     -- SE63-150-S-LB: Bore63, stroke150, iman integratua, oinen muntaketa

     -- SED40-100-FB: Bore40, stroke100, haga bikoitza, atzeko brida muntatzea

     -- BSE80-300-S: Bore80, stroke300, blokeatzeko moduko imanarekin

Oinarrizko Zehaztapen Teknikoak

Bultzada eta tiraketa indar teorikoa @ 0,5 MPa (Hatz bakarra, Unitatea: N)

   1. Ekintza Bikoitzeko SE Haga Bakarra

Muntatze motak eta eredu deribatuak

   1. Muntatzeko aukerak

     -- Oinarrizko Mota: Zuzeneko instalazioa muturreko zuloen bidez

     -- LB Foot Mount: karga horizontal ertain-astunetarako hobetsi da

     -- FA/FB Brida: Aurrealdeko/atzeko brida, horma bertikalak instalatzeko

     -- CA/CB giltza: giltza bakarrekoa/bikoitza giltzadun higidurarako

   2. Serie Deribatu Nagusia

     -- SE / SED / SEJ: Hagatxo bakarra, haga bikoitza, ibilaldi erregulagarria haga bikoitza

     -- BSE: Tarteko posizio arbitrarioko geldiunerako zilindro blokeagarria

     -- Tenperatura handiko bertsio pertsonalizatua: -20 ~ + 150 ℃rako zigilu berezia

3 urratseko hautaketa gida azkarra

   1. Bore hautaketa: Kalkulatu behar den bultzada, erreserba ≥50% segurtasun-marjina; Lehenetsi SE karga astunerako eta trazu luzerako.

   2. Trazuaren berrespena: Gehitu 10 ~ 20mm segurtasun marjina; gehienezko trazu estandarra 1000 mm, 1800 mm arte pertsonalizatua.

   3. Konfigurazioaren parekatzea

     -- Posizioen iritzia: hautatu SE-S iman-eredua, lotu CMSE/DMSE etengailu magnetikoak;

     -- Muntatzea: LB oineko euskarria karga horizontalerako, FA brida instalazio bertikalerako;

     -- Tarteko blokeo-eskakizuna: aukeratu BSE blokeatzeko zilindroa.

Esaldi bakarreko laburpena

     SOLH SE ISO15552 tiranterik gabeko zilindro karratuak FESTO DNC eta SMC CP96S zuzenean ordezkatu ditzake, aire kuxin erregulagarriarekin eta muntatzeko forma ugariz hornituta, ibilbide luzeko eragingailu lineal ezin hobea karga ertain-astuneko automatizazio ekipoetarako.
