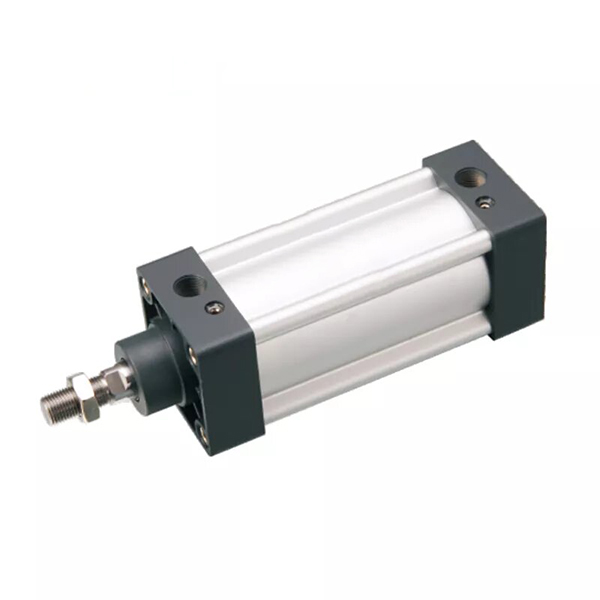

SI Series Tie-Rod Free Profile Standard Zilindro | ISO 15552 Zilindro pneumatikoa

Marka: SOLH by Richge Technology

1. Produktuen ikuspegi orokorra eta oinarrizko egitura-ezaugarriak

     SOLH SI seriea doitasun handiko efektu bikoitzeko zilindro estandarra da, guztiz betetzen duenaISO 15552 (lehengo ISO 6431 / VDMA 24562) nazioarteko estandarrak, Festo DNC seriearekin alderatuta. Loturarik gabeko izar-formako aluminiozko profilaren zilindro-hodi bat hartuz, ez du ageriko tiranterik, etengailu magnetikoko zirrikitu barneraturik, albo bikoitzeko aire buffer erregulagarria eta ISO osagarrien bateragarritasun osoa. Goi mailako zurruntasunarekin, torsioaren aurkako errendimenduarekin, bizitza luzearekin eta itxura garbiarekin, ISO maila ertaineko ISO zilindro estandar nagusi gisa balio du, tiranteen SC zilindro tradizionalak ordezkatzeko, ezin hobeto egokia da esportazio-mailako ekipamenduetarako eta makineria automatizatu estandarizatuetarako.

  1.1 Bateragarritasun estandarra

     ISO 15552 eta VDMA 24562 industria-arauekin guztiz betetzen du. Muntatzeko dimentsio, interfaze eta osagarri guztiak guztiz trukagarriak dira ISO zilindro nagusi orokorrekin, hala nola DNC, SE eta DSBA, zero aldaketaren ordezkapena eta loteen muntaketa estandarizatua onartzen dutenak.

  1.2 Profilaren egitura optimizatua

     Izar-formako aluminiozko aleazio karratuko profil zilindro-hodi integratua hartzen du agerian tirakarik gabe. Egitura orokorrak zurruntasun handia, tortsioaren aurkako gaitasun bikaina, itxura garbia eta korrosioarekiko erresistentea eskaintzen ditu. Bi aldeetako etengailu magnetiko estandar erreserbatutako zirrikituak CMSE, DMSE eta CS1 serieko sentsoreak zuzenean instalatzea ahalbidetzen du parentesi gehigarririk gabe.

  1.3 Mugimendu dibertsifikatua eta deribatu funtzionalak

     • SI Estandarra: Haga bakarreko efektu bikoitzeko mugimendu aldakorra, agertoki automatizatu gehienetarako eredu estandar unibertsala

     • SID Haga Bikoitza: Mutur bikoitzeko hagaxka irteera, funtzionamendu sinkronoa eta tortsioaren aurkako egonkortasuna hobetua

     • SIJ trazu erregulagarria: Haga bikoitzeko egitura muga-azkoin erregulagarriekin, trazu zehatza doitzeko

     • SIL blokeagarria mota: amaierako edo arbitrarioko posizioa blokeatzeko gailuz hornitua, segurtasun-presioari eusteko eta posizioa finkatzeko

     • SIF balbula mota integratua: 4M serieko solenoide balbula integratua, balbula-zilindro diseinu integratua instalazioko espazioa aurrezteko

     • SIQ Torsioaren aurkako Mota: Pistoi karratuaren egitura torsioaren aurkako kokapen-zehaztasun oso altua lortzeko

  1.4 Errendimendu handiko Buffer Sistema

     Estandarrez hornitutaalbo bikoitzeko aire buffer erregulagarria + PPV kuxin elastikoa. Buffer-ibilbidea zilindroaren zuloarekin proportzionalki handitzen da, inpaktua eta zarata eraginkortasunez murrizten ditu abiadura handiko eta karga astuneko funtzionamenduetan, mugimendu zikliko egonkorra eta bibrazio baxua bermatuz.

  1.5 Zigilatze iraunkorra eta materialaren konfigurazioa

     Y formako norabide bakarreko konpentsazio zigilatzeko egitura bikoitza hartzen du, hasierako presioa oso baxua (0.1MPa), oliorik gabeko funtzionamendu egonkorra eta bizitza luzea duena. Pistoizko hagatxoa 45 # altzairuz egina dago, kromo gogorrarekin, higadura-erresistentzia bikaina, herdoilaren erresistentzia eta egitura-egonkortasuna eskaintzen ditu.

  1.6 Indukzio magnetikoaren konfigurazioa

     Eraztun magnetiko integratua (-S konfigurazioa) onartzen du estandar gisa, AirTAC CMSE, DMSE, CS1-B/F/U serieko etengailu magnetikoekin bateragarria, denbora errealean pistoiaren posizioa hautematea eta seinaleen lotura automatizatua lortuz.

2. Ereduen izendapen-arauak eta ordena-adibideak osatu

  1. Eredu-kode tipikoa: SI 50×150-S-FA

 2. Serie deribatuaren kodearen azalpena

     • SID: Haga bikoitzeko efektu bikoitzeko, mutur bikoitzeko haga irteera funtzionamendu sinkronorako eta torsioaren aurkako errendimendurako

     • SIJ: Ibilbide erregulagarria den haga bikoitz motako azkoin finekin, trazua kalibratzeko malgua izateko

     • SIL: Mota blokeagarria amaierako posizioarekin edo posizio arbitrarioko blokeoarekin segurtasun kokapenerako

     • SIF: Solenoide balbula integratua mota, balbula-zilindro egitura integratua espazioa aurrezteko

  3.Ordena estandarraren adibidea

     SI 63×200-S: 63 mm-ko zuloa, 200 mm-ko ibilbidea, eraztun magnetikoarekin, aire-zulo erregulagarri estandarra

3. Oinarrizko parametro teknikoak (mota estandarra)

4. 0.6MPa Bultzada eta Tentsioaren Taula Teorikoa (Hatz bakarra, Segurtasun Faktorea ≥2)

5. Muntatzeko osagarriak eta eredu deribatuak

  5.1 ISO muntaketa unibertsal estandarrak (DNC/SErekin guztiz trukagarriak)

     • FA/FB: Aurrealdeko brida / Atzeko brida muntaketa lauko instalazio finkorako

     • CA/CB: giltza bakarrekoa / giltza bikoitzeko muntaketa, kulunka funtzionatzeko

     • LB: Alboko instalazio finkorako oin euskarria

     • TC/TCM: Erdiko kulunka kokapenerako trunnion / trunnion muntaketa magnetikoa

     • L: Alboko muntaketa espazioaren diseinu trinkorako

     Osagarri unibertsalak: I/Y/U/F junturak, juntura flotagarriak, hagaxka-muturrekoak, guztiz bateragarriak ISO 15552 estandar zilindro guztiekin.

  5.2 Oinarrizko serie deribatuen abantailak

     • SID Haga Bikoitza: mutur bikoitzeko irteera sinkronikoa, egitura-egonkortasuna hobetua eta desbideratzearen aurkako gaitasuna

     • SIJ trazu erregulagarria: Trazuaren doikuntza malgua, lan-ibilbide aldakorreko eskakizunetara egokitzeko

     • SIL blokeagarria mota: Blokeo fidagarria eta presio eustearen posizioa desbideratzea saihesteko, itzali edo karga-aldaketan

     • SIF balbula mota integratua: Solenoide balbularen diseinu integratua, aire-zirkuitu sinplifikatua, instalazio-espazioa eta muntaketa kostua murriztea

     • SIQ Torsioaren aurkako Mota: Pistoi karratuaren egitura berezia torsioaren aurkako kokapenerako

6. Aplikazioaren eszenatokiak eta hautaketaren konparazioa (SI vs SC vs DNC)

  6.1 SI Serierako lehentasunezko aplikazio-eszenatokiak

     • Esportazio ekipoak eta ISO 15552 interfaze-trukagarritasuna eskatzen duten makineria automatizatu estandar europarrak

     • Tiranterik gabeko itxura garbia eta elkarren ondoan instalazio trinkoa eskatzen duten automatizazio-ekoizpen-lerroak

     • SC zilindroek baino zurruntasun handiagoa, torsioaren aurkako errendimendu eta bizitza luzeagoa eskatzen duten lan baldintzak, DNC zilindroek baino kostu errendimendu hobea dutenak

     • Bultzada, prentsaketa, kokatzea, manipulazioa, muntaketa, ontziratzea eta makina-erremintaren automatizazio agertokiak lineal unibertsalak

  6.2 Oinarrizko Ereduen Konparaketa

7. 3 urratseko hautapen gida bizkorra

     1. Bore Tamaina Hautaketa: Aukeratu zuloaren diametroa benetako karga horizontal/bertikalen eta bultzada-eskaeraren arabera, erreserba ezazu segurtasun-marjina % 50 baino gutxiago; karga eszentrikorako eta cantilever lan-baldintzetarako 1 ~ 2 zulo-tamaina berritu.

     2. Trazuaren hautaketa: Gehitu 20 ~ 50 mm-ko segurtasun-marjina benetako lan-ibilbidearen arabera; gehienezko trazu konfiguragarria 2000 mm-ra arte.

     3. Konfigurazio Funtzionala: Konfigurazio estandarra -S eraztun magnetikoarekin + PPV aire buffer erregulagarria; hautatu SID haga bikoitzerako, SIJ ibilaldi erregulagarrirako, SIL blokeatzeko funtziorako eta FA/FB/CA/CB/LB/TC dagozkien muntaketa-metodoetarako.

Esaldi bakarreko laburpena

     SOLH SI serieko tiranterik gabeko ISO 15552 zilindro estandarrak profilaren egitura integratua, zurruntasun handia, aire-buffer erregulagarria eta trukagarritasun unibertsal osoa ditu, SC tradizionalaren eta inportatutako DNC zilindroen erdiko ordezko errentagarria da, estandarizatu eta esportazio-mailako ekipamendu automatizatuetarako oso aplikagarria.
