Beheko etengailua blokeatzeko gailua

Eskaerak eta funtzioak

Lurreko etengailuaren interkonexioaren gailua azpiestazio, zentraletan eta sistema elektriko industrialetan erabiltzen da, tentsio handiko etengailuen funtzionamenduan eta mantentze lanetan segurtasuna hobetzeko. Bere funtzio nagusia lurreko etengabeko funtzionamendua saihestea da, tentsio handiko ekipamenduak oraindik dinamizatzen diren bitartean, eta, beraz, arrisku elektrikoetako langileak eta ekipoak babesten ditu.

Azpiestazioetan, interblokearen gailuak lurreko etengailua itxita egon daitekeela ziurtatu daiteke, beste etengailu garrantzitsuak (hala nola zirkuituak edo isolatzaileak) direla baieztatu ondoren, sistema elektrikoaren isolamendu egokia bermatuz. Hau bereziki kritikoa da zirkuitu etengailuak, transformadoreak edo isolatzaileek lurrean dauden zirkuitu batek korronte elektrikoa eraman dezaketen egoera arriskutsuak ekiditeko. Zentraletan, Interlock Gailuak antzeko helburu bat eskaintzen du operadoreek tentsio handiko ekipamendua lurreratzea saihestuz gero, potentzia-sarearekin lotuta dagoen bitartean, eta, beraz, mantentze lanetan shock elektrikoaren arriskua murriztuz.

Lurreko etengailuaren interblokearen gailuak normalean lurra etengabeko etengailua ekiditen duten kontrol mekanikoak edo kontrol elektronikoak barne hartzen ditu baldintza seguruak betetzen ez badira. Honek deskonektatzeko etengailua irekita dagoela ziurtatu dezake edo ekipamendua dinamizatuta dagoela ziurtatu dezake. Zenbait sistemek operadoreei jakinarazten dizkien adierazleak edo alarmak ere izan ditzakete baldintzak seguruak direnean lurreko etengailua erabiltzeko.

Muntaketaren diagrama eskematikoa

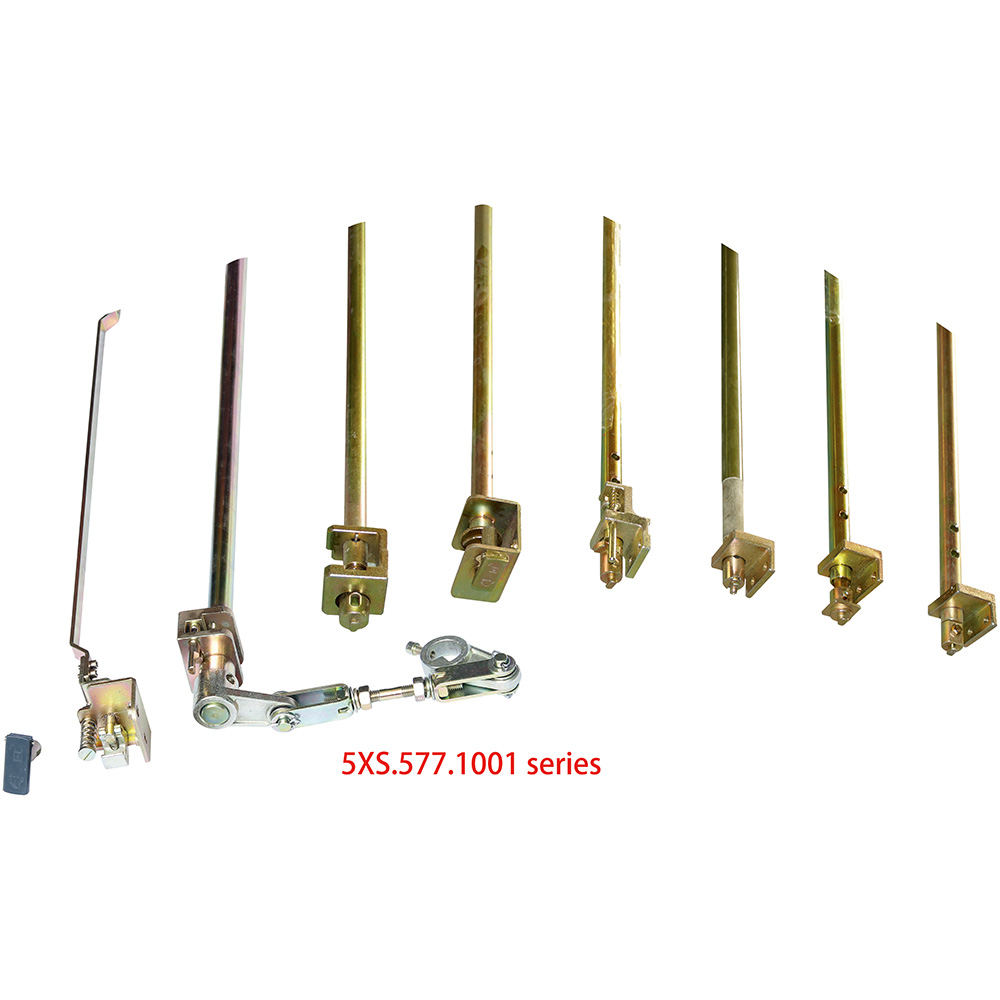

5xs.577.1001
5xs.577.1002 / 5xs.577.1002.1
5xs.577.1003 (ate bikoitza) / 5xs.577.1003.1 (ate bakarra)
5xs.577.1004 (ate bikoitza) / 5xs.577.1004.1 (ate bakarra)
