TC Series Gida Triaxial Rod Zilindroa | TCL/TCM zurruntasun handiko Torsioaren aurkako zilindro pneumatikoa

Marka: SOLH by Richge Technology

Produktuaren ikuspegi orokorra eta oinarrizko egitura-ezaugarriak

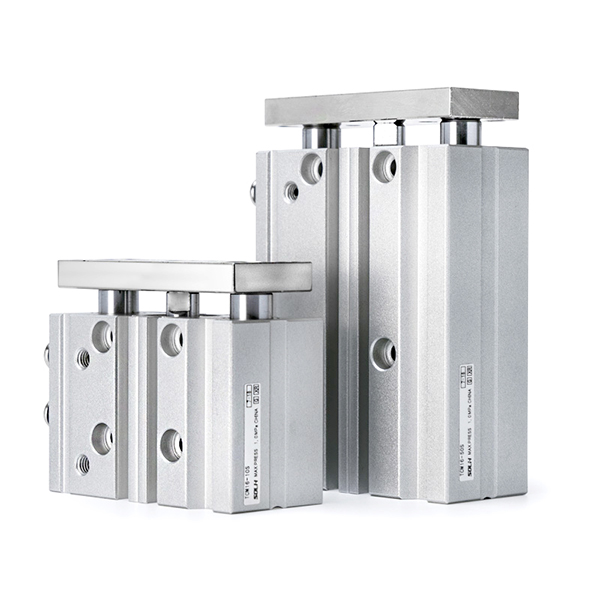

     SOLH TC seriea errendimendu handiko gida triaxialaren hagaxka zilindro bat da, gida bikoitzeko barra integratua + pistoi erdiko hagaxka egitura hartzen duena. Zurruntasun oso handikoa, torsioaren aurkako gaitasun bikaina, alboko kargaren erresistentzia sendoa eta kokapen zehaztasun zehatza dituena, serie honek φ6mm-tik φ100mm bitarteko zundaketa-sorta osoa estaltzen du, oinarrizko bi modelo barne: TCL zehaztasun boladun errodamendu mota eta TCM heavy-duty irristagailu mota. Bultzatzeko, altxatzeko, gelditzeko eta itzulpen-estazio zehatzetarako oso erabilia da, eta SMC MGP seriearen ordezkapen ezin hobea da automatizazio agertoki estandarretan.

Egiturazko abantaila nagusiak

• Zurruntasun ultra handiko egitura triaxiala: Erresistentzia handiko errodamenduen altzairuzko bi gida-hastaka eta erdiko pistoizko haga batekin hornituta, egitura triaxial integratuak zilindro arrunten tortsio-erresistentzia eta alboko karga-ahalmena bikoitza baino gehiago eskaintzen ditu. Makurdura eta desplazamenduak eraginkortasunez saihesten ditu, karga eszentrikora eta zeharkako inpaktuaren lan-baldintzetara egokituz egonkortasun bikainarekin.

• Eszenatoki osoetarako errodamendu bikoitzeko konfigurazioak

￮ TCL (bola-errodamenduak): Marruskadura oso baxua, trazu ultraleuna eta maiztasun handiko funtzionamendu egonkorra, doitasun handiko jacking, abiadura handiko txirrindularitza eta marruskadura baxuko mugimendu eskakizunetarako aproposa.

￮ TCM (errodamendu irristakorra): Letoizko aleaziozko butxa irristakorra hartuta, higadura-erresistentzia bikaina, talka-erresistentzia eta alboko karga-tolerantzia ditu, ezin hobeto karga astunetarako, hautsez betetako eta balaztatzeko lan baldintzetarako.

• Diseinu fin eta trinko integratua: Gidatze-unitatea eta gidari-unitatea oso integratuta daude instalazio-espazio orokorra minimizatzeko. Goiko eta alboko gainazaleko aire-sarrera bikoitzak hodien diseinu malgua onartzen dute, tokiko kanalizazio-norabide ezberdinetara eta ekipamendu-egitura trinkoetara egokituz.

• Zehaztasun handiko Errepikatu Posizionamendua: Zehaztasun-kokapen-zuloak oinarrian, atzeko aurpegian eta finkatze-plakan erreserbatuta daude kokapen-zehaztasun oso altua bermatzeko. Lau alboko etengailu magnetikoen zirrikituak norabide anitzeko etengailuen instalazioa onartzen du, trazuaren posizioa detektatzeko malgu eta integrala eginez.

• Premium konfigurazio estandarra: Eraztun magnetikoa integratua (S iman estandarra), mutur bikoitzeko gomazko bufferak eta oliorik gabeko mantentzerik gabeko diseinua, tailer garbiko funtzionamendu estandarrak betetzen dituena. 5 mm eta 500 mm bitarteko trazu estandarra duen efektu bikoitzeko diseinuak automatizazio konbentzionaleko trazu ia guztiak estaltzen ditu.

Ereduen izendapen-arau osoa

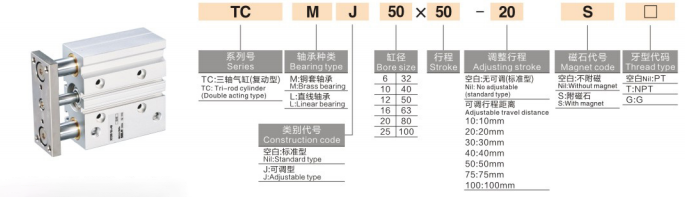

Ereduaren adibideak: TCM20-50S | TCL16-30J-20S-T

Agindu estandarraren erreferentzia-adibideak

• TCM25-75S: 25 mm-ko zuloa, 75 mm-ko ibilbidea, errodamendu irristakorra integratutako imanarekin

• TCL20-50J-20S: 20 mm-ko zuloa, 50 mm-ko trazu estandarra, 20 mm-ko trazu erregulagarria, boladun zehaztasun mota imanarekin

• TCM32-100S-T: 32 mm-ko zuloa, 100 mm-ko trazua, tenperatura altuko erresistentzia duen errodamendu irristakorra

Oinarrizko Parametro Tekniko Estandarrak

(Proba baldintza estandarrak: 20 ℃ tenperatura normala, 0,5 MPa presio nominala)

1. Errendimendu-parametro orokorrak

• Eragiketa modua: Efektu bikoitzeko mugimendu aldakorra

• Laneko presioaren barrutia: 0.1~1.0MPa; Froga-presioa: 1.5MPa

• Giro-tenperatura: -20 ℃ ~ 70 ℃ (izotz gabeko ohiko ingurunea); -20 ℃ ~ 120 ℃ (-T tenperatura altuko bertsioa)

• Pistoiaren funtzionamendu-abiadura: 50~500mm/s (φ6~63 zuladura txikia eta ertaina); 50~400mm/s (φ80/100 zuladura handia)

• Buffer modua: mutur bikoitzeko gomazko buffer estandarra; aukerako aire-kuxinen buffer inpaktu handiko eszenatokietarako

• Lubrifikazio modua: Oliorik gabeko mantentzerik gabeko funtzionamendua, ingurune industrial garbietarako egokia

2. Bultzadaren datu teorikoak (@0.5MPa, Unitatea: N)

3. Produktuaren pisuaren datuak (50 mm-ko ibilbidea, unitatea: kg)

TCL eta TCM oinarrizko hautapenaren konparazioa

Muntatze-metodoak eta aplikazio-eszenatoki tipikoak

1. Multzo anitzeko diseinu malgua

• Gorputzaren Muntaketa Zuzena: Torloju-zulo erreserbatuak beheko, alboko eta muturreko aurpegietan zuzeneko finkatzeko, euskarri gehigarririk beharrik gabe, muntaketa eta desmuntaketa azkarra ahalbidetuz tokian bertan instalatzeko.

• Aukerako osagarri osagarriak: Brida (F) eta oin euskarria (L) muntatzeko osagarriak eskuragarri daude, diseinu horizontal eta bertikale malgua onartzen duten ekipoen egitura-diseinu ezberdinetara egokitzeko.

2. Oinarrizko Industria Aplikazioak

• Garraiatzaile Linearen Automatizazioa: Piezen geldialdia, materiala altxatzea eta paletak kokatzea; Talkaren erresistentzia sendoak eta desplazamenduaren aurkako errendimenduak garraiatzeko eta mugatzeko funtzionamendu egonkorra bermatzen dute.

• 3C Doitasun Elektronikoa Prozesatzeko: PCB maneiatzea, terminalen kokatzea eta piezaren itzulpen arina; Errotazioaren aurkako zehaztasun handiak zero desbideratze zehaztasun muntaia eta prozesatzea bermatzen du.

• Enbalatzeko Makineria: Material baffle gidatzea, silo atea aldatzea eta distantzia laburreko materiala bultzatzea; gorputz trinkoa ezin hobeto egokitzen da oso integratuta dagoen ontziratzeko ekipoen diseinura.

• Industri Automatizazio Orokorra: Jig altxatzea, piezak kanporatzea eta karga eszentrikoa gidatzea; zilindro eta gida funtzioak integratzen ditu zilindro zatitu tradizionalak + gida haga konbinazioak ordezkatzeko, ekipamenduaren egitura sinplifikatu eta kostuak murrizteko.

TC seriea eta SMC MGP seriea ordezkatzeko konparazioa

Hiru urratseko hautapen gida bizkorra

1. Bore Tamaina Hautaketa: Kalkulatu behar den bultzada benetako lan-kargaren arabera; hautatu zuloaren tamaina bultzada teorikoarekin ≥ benetako karga × 1,5, % 50eko segurtasun-marjina gordez gainkarga eragiketa ekiditeko.

2. Errodamendu motaren hautaketa: Aukeratu TCL errodamenduak zehaztasunez kokatzea eta maiztasun handiko txirrindularitza leuneko eszenatokietarako; aukeratu TCM lerradura-errodamendu karga astunetarako, hautsez betetako eta eragin handiko lan baldintzetarako.

3. Konfigurazio funtzionalaren hautaketa

￮ Trazua doitzeko eskaria: hautatu J motako trazu erregulagarria (0 ~ 50 mm-ko tarte erregulagarria)

￮ Posizioa detektatzeko eskaria: hautatu S iman konfigurazioa + norabide anitzeko etengailu magnetikoak (lau aldeetako instalagarriak)

￮ Tenperatura altuko lan-ingurunea: hautatu -T tenperatura altuko erresistentzia aukera (-20 ℃ ~ 120 ℃)

Esaldi bakarreko laburpena

      SOLH TC serie triaxial gida-hastaka zilindroak zurruntasun handia, alboko karga erresistentzia eta zehaztasun handiko errotazioaren aurkako errendimendua integratzen ditu, errodamendu bikoitzeko aukerak eta traza erregulagarria eta tenperatura altuko aukerako funtzioekin, SMC MGP seriearen ordezko zuzeneko errentagarriena da eszena osoko automatizazioa altxatzeko, gelditzeko eta gidatzeko.
