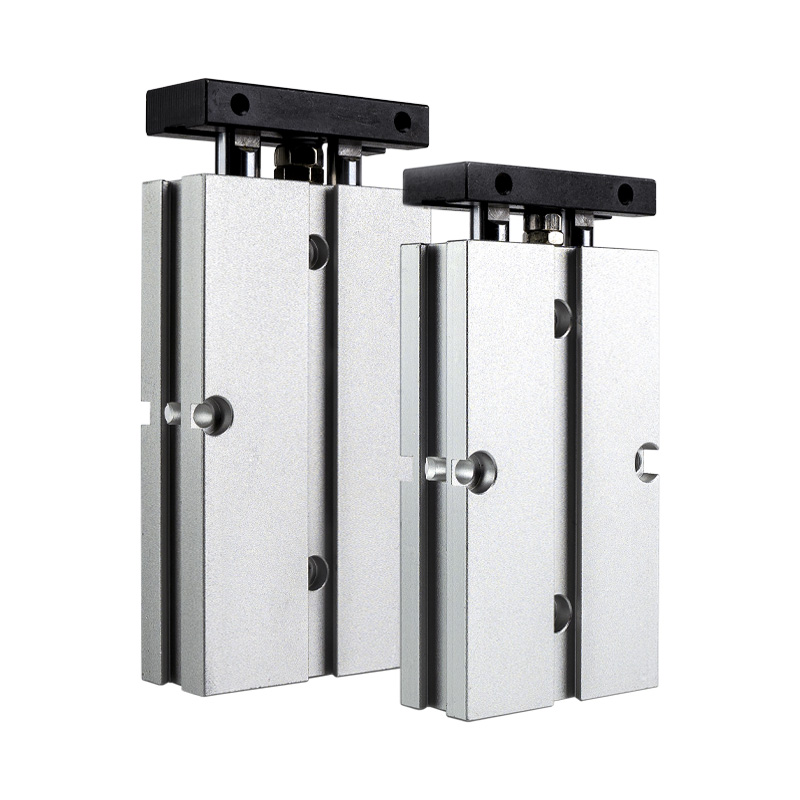

TN serie bikoitzeko zilindroa

TN serie bi ardatz zilindroa | Kostu baxuko haga bikoitzeko zilindro pneumatiko trinkoa

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra eta oinarrizko egitura

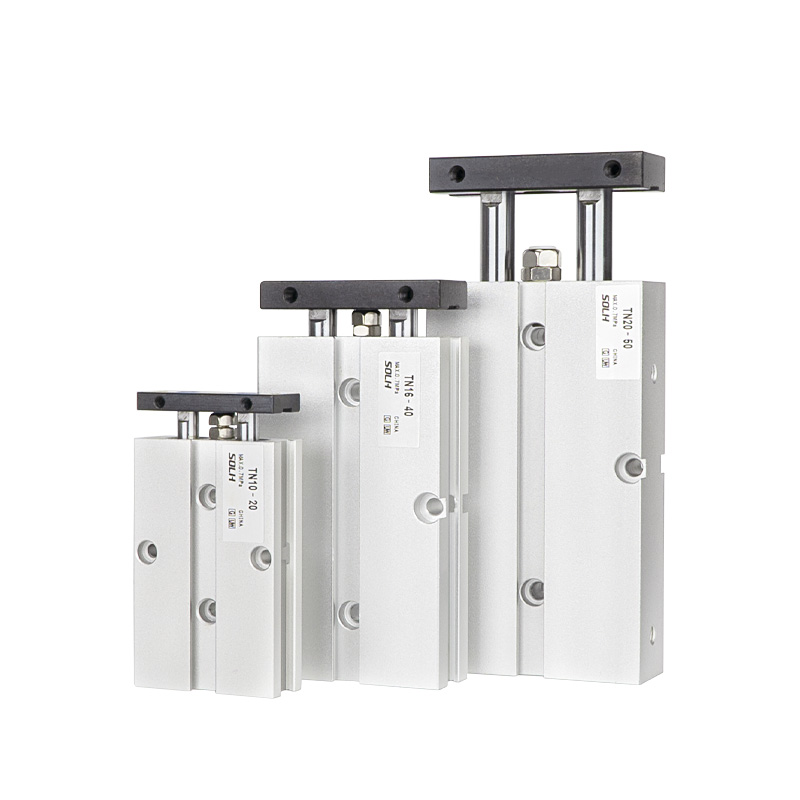

     SOLH TN seriea ardatz bikoitzeko zilindro trinko eta errentagarria da, pistoi bakarreko haga bikoitzeko egitura eta irristatze errodamenduen gidaritza dituena. Espazioa aurrezteko eta muntaketa polifazetikoa egiteko diseinatuta dago, eraztun magnetiko estandarrak eta trazu erregulagarriarekin dator. ± 0,2°-ko errotazioaren aurkako zehaztasunarekin eta desbideratze-kontrako errendimendu bikainarekin, TN zilindroa oso zabala da karga arineko automatizazio agertokietan, doitasun kokatzea barne, piezaren prentsaketa, materiala blokeatzea eta transferentzia lineala, unibertsaltasun eta kostu abantaila bikainak eskaintzen dituen estazio automatizatu estandarrei.

1.Oinarrizko Egiturazko Abantailak

• Twin Rod funtzionamendu sinkrono egonkorra: Pistoi bakarreko eta paralelo bikoitzeko kromo gogorreko hagaxka konfigurazioa hartzen du, lerragarri hedatu duen buskadurarekin. Haga bikoitzeko egitura sinkronoak tortsioari eta kulunkariari aurre egiten dio eraginkortasunez, desbideratzeen aurkako errendimendu fidagarria lortuz ± 0,2 °-ko biraketa tolerantziarekin karga arineko gidatzeko zereginetarako.

• Buffer erregulagarria eta trazua doitzea: talkaren aurkako goma erregulagarria den aurrealdeko pad batekin hornituta, trazua doitzeko eta buffering leunetarako; atzeko buffer finkoarekin bat egiten da funtzionamendu-inpaktua eta zarata murrizteko, mugimendu alternatibo egonkorra bermatuz.

• Espazio aurrezteko 3 alboetako muntaketa: Gorputz txertatutako diseinuak instalazio malgua onartzen du beheko, goiko eta alboko norabideetatik. Erreserbatutako alboko zirrikituek etengailu magnetiko zuzena muntatzea ahalbidetzen dute euskarri gehigarririk gabe, ekipoen espazioaren erabilera maximizatuz.

• Konfigurazio magnetiko estandarra: Eraztun magnetiko integratua (S atzizkia) estandar gisa hornituta dago TN serieko modelo guztietan, bertsio ez magnetikorik eskuragarri ez dagoenez, aplikazio automatizatu unibertsaletarako trazuaren posizio erosoa hautematea ahalbidetuz.

2. Oinarrizko produktuen desberdintzea (gako-hautaketaren erreferentzia)

• TN vs TR seriea: TN-k enpresa estandarra hartzen du tamaina trinkoagoarekin, kostu baxuagoarekin eta φ6 zulo aukerarik gabe; TR-k JIS industria estandarra jarraitzen du zurruntasun handiagoarekin, karga astunarekiko erresistentziarekin eta zundaketa-tamaina osoekin φ6 barne.

• TN vs CXS / CXSJ seriea: TN-k pistoi bakarreko egitura bat dauka, bultzada bakarreko irteera estandarra duena, merkeagoa eta espazioa aurrezteko; CXS eta CXSJ-k pistoi bikoitzeko diseinua hartzen dute bultzada bikoitzeko irteerarekin eta abiadura handiko errendimendu bikainarekin, karga astunetarako eta doitasun handiko eszenatokietarako egokia.

Oinarrizko azpiserieen sailkapena (hatz mota)

TN serieak bi haga nagusi hartzen ditu mutur bakarreko funtzionamendua eta karga arineko automatizazio-estazio ezberdinetarako bi motako mugimendu-eskaerei erantzuteko.

Ereduen izendapen-arau osoa

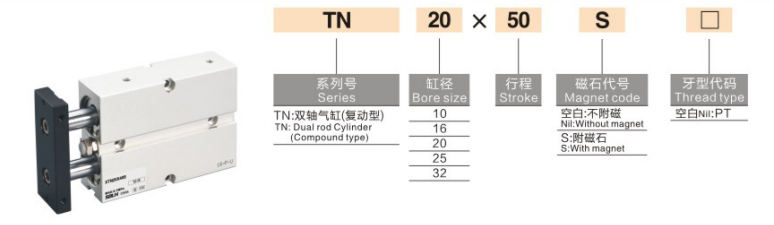

Ereduaren adibidea: TN20×50S

1. Izen-kodearen definizioa

1. Serie Kodea: TN (mutur bakarreko haga) / TNW (bikoitza hagaxka)

2. Bore Tamaina: 10 / 16 / 20 / 25 / 32 mm (φ6 zuladura ez dago eskuragarri, TR seriearen desberdina)

3. Trazu estandarra: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (gehienezko ibilbidea: 200 mm)

4. Eraztun magnetikoaren konfigurazioa: S (eraztun magnetiko integratua estandarra, derrigorrezko konfigurazioa, bertsio ez magnetikoa ez)

5. Hari mota: PT (Rc) haria lehenetsia; aukerako G haria (G atzizkia) / NPT haria (T atzizkia)

6. Etengailu magnetikoa: Aukerako CS1-J, CS1-G, D-M9B eta beste modelo batzuk, zuzenean alboetako erreserbatutako zirrikituetan instalatuta

Arau Orokorreko Parametro Teknikoak

(Proba baldintza estandarrak: 20 ℃ tenperatura normala, aire lehorra)

• Eragiketa modua: Efektu bikoitzeko pistoi bakarreko gidatzea

• Laneko presioaren barrutia: 0,15 ~ 1,0 MPa

• Froga Presioa: 1,5 MPa

• Giro-tenperatura: -20 ℃ ~ 70 ℃ (izotz gabeko ingurunea)

• Eragiketa Abiadura: 30~500mm/s

• Errotazioaren aurkako zehaztasuna: ± 0,2° (karga arina gidatzeko doitasun egonkorra)

• Buffer modua: Aurrealdeko goma erregulagarria talkaren aurkako pad + atzeko gomazko buffer finkoa (ez dago aire buferen aukerarik)

• Hodiaren Portuaren Tamaina

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Muntatzeko metodoa: Gorputz txertatutako instalazioa + 3 aldetako muntaketa (behea / goikoa / alboa), espazioa aurrezteko diseinua

Bultzada eta Tentsioaren Datu teorikoak (@0.5MPa, Unitatea: N)

Pistoi bakarreko egitura bultzada bakarreko irteera estandarrarekin, kostu-eraginkorra karga arineko ohiko eszenatokietarako

Hautaketa azkarraren gida

1. Aurrekontua eta Espazio Hautaketa: Aukeratu TN seriea espazio ultra-trinkoa eta kostu baxuko karga arineko eskakizunetarako; hautatu TR seriea JIS estandarra, karga astuneko funtzionamendurako eta φ6 zuladura eskakizunetarako.

2. Bultzada eta Errendimendu Hautaketa: Hartu CXS/CXSJ pistoi bikoitzeko zilindroak bultzada bikoitzeko irteerarako eta abiadura handiko hautaketa eta leku agertokietarako; hautatu TN/TR pistoi bakarreko zilindroak bultzada bakarra estandarrak lan-eskakizunak betetzen baditu.

3. Hagaxka mota hautatzea: Aukeratu TN mutur bakarreko haga estandarra noranzko bakarreko funtzionamendu konbentzionaletarako; hautatu TNW ​​bidezko haga bikoitza aldebiko muntatzeko eta bi norabideko mugimendu sinkronorako.

4. Konfigurazio magnetikoaren oharra: TN serieko zilindro guztiak S eraztun magnetikoarekin hornituta daude estandar gisa (derrigorrezko konfigurazioa), ez da aukeraketa gehigarririk behar.
