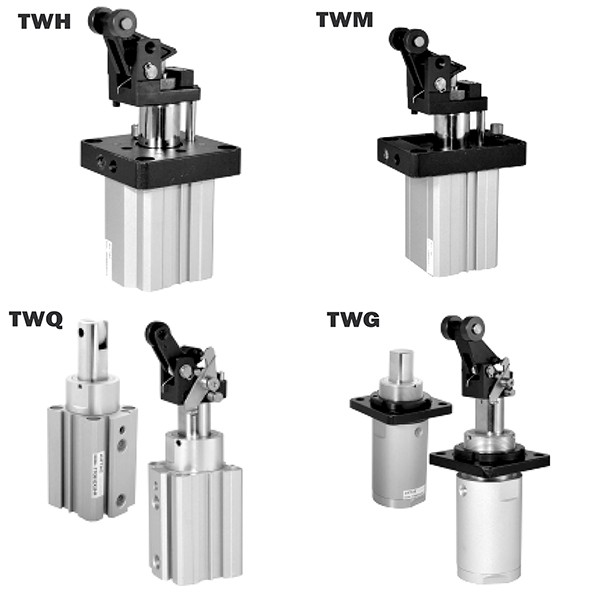

TWH / TWM Serie Lever Roller Stopper Zilindroa | Autoblokeamendu handiko geldiune zilindroa

Marka: SOLH by Richge Technology

1. Produktuen ikuspegi orokorra eta oinarrizko egitura-ezaugarriak

     SOLH TWH/TWM serieak karga ertain eta astuneko garraiatzaile-lerro automatikoetarako diseinatutako palanka arrabol motako tapoi astuneko zilindroak dira. φ20mm-tik φ80mm bitarteko zuloen tamainak estaliz, serieak abantaila nagusiak ditu, besteak beste, autoblokeatze-erreboterako mekanismo integratua, buffer hidrauliko erregulagarri estandarra, zurruntasun handiko palanka-egitura eta brida-muntaketa integratua. 30-300 kg-ko paletak eta tresneria-plakak modu egonkorrean kudeatzen ditu, oso erabiliak garraiatzaileak gelditzeko, transferentzia kokatzea eta geltokiaren aurkako desplazamendurako, eta karga ertain eta astuneko automatizazio agertokietarako tapoi-soluzio fidagarri gisa balio du.

  1.1 Lever Roller Force-Boosting Egitura

     Ekintza bikoitzeko palankako arrabolaren diseinua hartuta, produktuak palankaren indarraren anplifikazioa eta kontaktu biribileko funtzionamendu printzipioa erabiltzen ditu. Gelditze-indar handia ematen du inpaktu baxuarekin eta ijezketa leunarekin, inpaktu zurruna eraginkortasunez murrizten du piezak gelditzean eta ekipoak eta piezak babestuz.

  1.2 Core autoblokeatzeko errebotearen aurkako funtzioa

     Autoblokeatzeko mekanismo mekaniko integratu batekin hornituta dago aukerako bertsio berritzaile gisa. Piezen inpaktua gelditu ondoren, zilindroak automatikoki blokeatzen du palanka-besoa, piezen errebotea eta alderantzizko bultzada saihesteko, geltoki-desplazamendu-arazoak ezabatuz eta ekoizpen-lerro orokorraren egonkortasuna eta kokapen-zehaztasuna asko hobetuz.

  1.3 Buffer Hidraulikoen Sistema Kalifikatua

     • φ20/φ25 Zunda txikia: Buffer hidrauliko ez erregulagarriarekin bat etortzen da, ezin hobeto egokitzen da karga arin eta ertaineko abiadura baxuko lan baldintzetara, errentagarri egonkorra den buffering errendimenduarekin.

     • φ32–φ80 Aldarri handia: Buffer hidrauliko erregulagarriz hornitua. Erabiltzaileek askatasunez biratu dezakete doikuntza-diskoa moteltze-erresistentzia aldatzeko, pisu ezberdinetako piezak parekatuz eta abiadura garraiatzeko inpaktuaren energia guztiz xurgatzeko eta zero-inpaktuaren geldialdia lortzeko.

  1.4 Zurruntasun handiko eta bizitza luzeko diseinua

     Kromatu gogor loditutako pistoi-barra eta anodizatu gogorreko zilindro-gorputza hartzen ditu, higadura-erresistentzia, presio-erresistentzia eta talka-erresistentzia bikainak dituena. Oliorik gabeko funtzionamendu-diseinu estandarra ekoizpen-ingurune garbietara eta soldadura zipriztinduraren aurkako lan-baldintzetara egokitzen da, mantentze baxua eta bizitza luzeagoa dutenak.

  1.5 Instalazio malgua eta etengailuen diseinua

     Brida muntaketa estandarrak instalazio azkarra eta egonkorra bermatzen du. Zilindroaren gorputza aurrez erreserbatuta dago sentsoreak muntatzeko zirrikituekin, eta etengailu magnetiko zuzeneko instalazio osagarririk gabe onartzen du. 4 alboetako muntaketa-diseinuak tokiko instalazioen interferentziak saihesten ditu diseinuaren moldagarritasun sendoarekin.

  1.6 Ereduaren Diferentzia Funtzionala

     • TWH Seriea: Efektu bikoitzeko egitura estandarra gelditzeko indar maximoarekin, karga astuneko eta maiztasun handiko abiarazte-gelditze agertokietarako egokia.

     • TWM seriea: Efektu bikoitza malguki-egitura barneratuarekin, elektrizitate-hutsaren ondoren askapen automatikoa gauzatuz, ekipamendu eta langileen segurtasuna lehenetsiz arrisku handiko estazioetarako.

2. Ereduen izendapen-arauak eta ordena-adibideak osatu

  1. Eredu tipikoen adibideak: TWH50-30SK-F, TWM63-30K-F

  2. Agindu estandarraren adibideak

     • Karga ertaineko modelo autoblokeagarria: TWH50-30S-F (φ50-ko zuloa, 30 mm-ko ibilbidea, erregulagarria ez den buffer hidraulikoa, autoblokeatzeko funtzioarekin)

     • Segurtasuna itzaltzeko askatzeko eredua: TWM63-30K-F (φ63 zuloa, 30 mm-ko ibilbidea, buffer hidrauliko erregulagarria, malgukiaren segurtasun-egitura integratua, autoblokeoarekin)

3. Parametro tekniko orokorrak (20 ℃, 0.5MPa baldintza estandarra)

 3.1 Oinarrizko zehaztapenak

     • Eragiketa modua: TWH = Ekintza bikoitza; TWM = Efektu bikoitzeko malgukia barneratua duena

     • Laneko presioaren barrutia: 0.05~1.0MPa; Froga-presioa: 1.5MPa

     • Giro-tenperatura: -10 ℃ ~ 60 ℃ (izotz gabeko ingurunea)

     • Buffer konfigurazioa: φ20/φ25 = Buffer hidrauliko erregulagarria; φ32~φ80 = Buffer hidrauliko erregulagarria

     • Lubrifikazio modua: Oliorik gabeko funtzionamendua

     • Instalazio-metodoa: Bridaren muntaketa estandarra

  3.2 Bore eta Ibilbidearen konbinazio estandarra

 3.3 Gelditze-indar teorikoa (Unitatea: N @0.5MPa, Palankaren irteera, TWH)

  3.4 Produktuaren pisua (unitatea: kg @ traza estandarra, TWH)

4. Oinarrizko konfigurazio eta hautaketa jarraibideak

 4.1 Buffer mota hautatzea

     • S Egokigarria ez den Buffer Hidraulikoa: φ20/φ25 zulo txikietarako eskainia. Errentagarria, karga arinetarako (≤50kg) eta abiadura baxuko funtzionamendurako (≤0,3m/s) egokia da buffer-errendimendu finkoarekin.

     • K Buffer hidrauliko erregulagarria: φ32–φ80 zulo handietarako esklusiboa. Doako moteltze doikuntza onartzen du, karga ertain eta astunak (50-300 kg) eta abiadura ertain-altuko funtzionamendua (≤0,5 m/s) ezin hobeto uztartuz, lan-baldintza ezberdinetara egokituz.

 4.2 Autoblokeatzeko funtzioa hautatzea

     • F Autoblokeatzeko mota (gomendatua): Blokeo automatikoa piezaren talka gelditu ondoren, piezaren errebotea eta geltokiaren desplazamendua eraginkortasunez saihestuz. Erabat automatizatutako etengabeko garraio-lerroetarako aproposa, funtzionamendu-egonkortasuna asko hobetuz.

     • Blokeatzeko Mota: Alderantzizko eragin txikia eta eskuzko berrezarpena duten agertokietarako soilik aplikagarria. Ez da gomendagarria ekoizpen-lerro automatikoetarako, kokapen-egonkortasun eskasa dela eta.

  4.3 Eragiketa modua hautatzea

     • TWH Ekintza Bikoitza: Gehienezko geldialdi-indarra norabide biko estutze eta askatzeko kontrolagarriarekin. Karga astuneko eta maiztasun handiko txirrindularitza abiarazteko eta gelditzeko eszenatokietarako optimizatua.

     • TWM Udaberriko Ekintza Bikoitza: Elektrizitate hutsegitean askapen automatikoa, ekipoen eta langileen segurtasuna bermatuz. Lanpostu arriskutsuetarako eta itzaltzeko babeserako aplikazioetarako lehentasuna.

5. Aplikazioaren eszenatoki tipikoak

     • Garraio ertain eta astuneko garraiatzaile-lerroak: Elektronika, etxetresna elektrikoen eta logistikako industrietan 50-300 kg-ko paleten eta tresnen plakak geldiarazteko, transferitzeko kokatzeko eta desplazamenduaren aurkako desplazamendurako espezializatua, karga ertain-astunak mugatzeko errendimendu egonkorra eskainiz.

     • Materialak manipulatzeko lerro automatizatuak: Abiadura ertain-altuko (≤0,5 m/s) piezak arrabolen eta uhal garraiatzaileetan gelditzen direnean aplikatzen da. Buffer hidrauliko erregulagarriak geldialdi-prozesu leuna eta kolperik gabekoa lortzen du piezak babesteko.

     • Makina Erreminta eta Soldadura Estazioak: Makina-erremintaren karga/deskarga mugatzeko eta soldadura-tresnak kokatzeko egokia. Talkaren erresistentzia eta soldadura-zepa prebenitzeaz gain, egonkortasunez egokitzen da industriako lan-baldintza gogorretara.

     • AS/RS eta AGV Docking Systems: Biltegiko paleta estereoskopikoa gelditzeko eta AGV akokatzeko kokapen zehatza egiteko erabiltzen da. Errebotearen aurkako autoblokeatze-diseinuak ekintza egonkorra eta seinalearen feedback fidagarriak bermatzen ditu biltegiratze sistema adimendunetarako.

6. 3 urratseko hautapen gida bizkorra

     1. Bore Tamaina Hautaketa: Hautatu zuloa piezaren pisuaren eta funtzionamendu-abiaduraren arabera. Jarraitu segurtasun-arauari: geldialdi-indar teorikoa ≥ benetako karga × 2. φ25 50kg-tik beherako kargarako; φ32/φ40 50-150kg kargarako; φ50/φ63 150-300kg kargarako.

     2. Buffer mota hautatzea: Aukeratu S buffer ez-doigarria φ20/φ25 zuloetarako; aukeratu K buffer erregulagarria φ32-tik gorako zuloetarako, abiadura aldakor eta karga baldintzetara egokitzeko.

     3. Konfigurazio funtzionalaren hautaketa: Hautatu F autoblokeatzea ekoizpen-lerro automatiko guztietarako; Hartu TWH efektu bikoitza karga astuneko eta maiztasun handiko eszenatokietarako; aukeratu TWM malguki kargatutako mota segurtasun-lehentasuna eta itzali babesteko estazioetarako.

Esaldi bakarreko laburpena

     SOLH TWH/TWM serie ertain-astuneko palanka arrabolen tapoi-zilindroek errebotearen aurkako mekanismo autoblokeatzailea eta buffer hidraulikoaren sistema mailakatua integratzen dute, 30-300 kg-ko garraiatzaile automatizatuetarako eta produkzio-estazioetarako egonkor, inpaktu baxuko eta segurtasun handiko geldialdi-soluzio profesionalak eskainiz.
