TWQ Series Altuera Finkoa Topo Zilindroa | Arina eta betebehar ertaineko geldialdi zilindro trinkoa

Marka: SOLH by Richge Technology

1. Produktuen ikuspegi orokorra eta oinarrizko egitura-ezaugarriak

     SOLH TWQ seriea muntatze finkoko altuera tapoiaren zilindroa da, lan arin eta ertaineko garraio automatikoko lineaetarako optimizatua. Gorputz egitura trinkoa, aukerako lau haga-mutur mota, buffer hidraulikoaren erabilgarritasuna eta autoblokeatzeko funtzio mekanikoa ditu. 10-150 kg-ko paleta eta tresneria gelditzeko, geltokiak mugatzeko eta transferitzeko kokapenerako egokia, TWQ zilindroak kostu arin eta ertaineko automatizazio agertokietarako kostu handiko errendimendu estandar gisa balio du.

 1.1 Muntatzeko altuera finkoaren diseinua

     Altuera finkoko gorputz integratuak instalazio azkarra eta zuzena bermatzen du kokapen errepikakorreko zehaztasun handiarekin. Ezin hobeto bat egiten du garraio-estazio estandarizatuen diseinuak, altuera doitzeko prozedurak ezabatuz eta tokiko hedapenaren eraginkortasuna hobetuz.

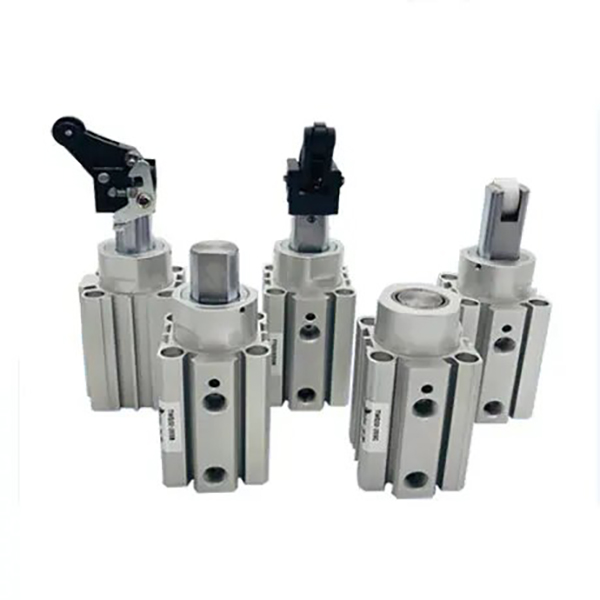

 1.2 Lau barra-mutur mota polifazetikoak (Oinarrizko abantaila)

     • B Haga Laua Mota: Errotazioaren aurkako pistoi lauaren egiturak geldialdi errendimendu egonkorra eta karga eszentrikoen erresistentzia sendoa eskaintzen ditu, alboko indar baldintzetan kokapen zehatza mantenduz.

     • C Haga biribila mota: Pistoi biribildun haga loditua, talkaren erresistentzia hobetua duena, alboko indar handia duten lan-baldintzetarako bereziki diseinatua eta erreminten kokapen zehatzeko eskakizunetarako.

     • R Roller Palanka Mota: Palankak + ijezketa-kontaktu-egiturak geldialdi-inpaktua murrizten du ijezketa-mugimendu leunarekin, abiadura handiko etengabeko garraio-lerroen funtzionamendurako aproposa.

     • K Egokigarria Buffer Palanka Mota: Buffer hidrauliko erregulagarri integratuak moteltze-erresistentzia doako doikuntza ahalbidetzen du pisu eta garraio-abiadura desberdinetako piezenetara egokitzeko, lan-baldintza aldakorretarako gelditze-efektu optimoa lortuz.

  1.3 Autoblokeatzeko aukerako funtzioa (R/K bertsioa)

     Arrabolaren eta buffer palankaren bertsioek autoblokeatzeko egitura mekanikoa onartzen dute. Pieza talka gelditu ondoren, zilindroak automatikoki blokeatzen du palanka-besoa, errebotea eta alderantzizko bultzada saihesteko, piezaren desplazamendua eraginkortasunez ezabatuz eta garraiatzailearen geltokiaren egonkortasuna eta koherentzia asko hobetuz.

 1.4 Tamaina trinkoa eta egitura iraunkorra

     Zilindroaren gorputzak anodizazio tratamendu gogorra hartzen du, pistoiaren hagak kromo gogorra duen bitartean, higadura erresistentzia eta inpaktu erresistentzia bikaina eskaintzen du. Oliorik gabeko funtzionamendu estandarra ekoizpen-ingurune garbietara eta soldadura zipriztinduraren aurkako eszenatokietara egokitzen da. Lau alboetako sentsore erreserbatutako zirrikituek etengailu magnetikoen instalazioa ahalbidetzen dute egitura-interferentziarik gabe diseinu malgurako.

  1.5 Eragiketa-modu askotarikoak

     Efektu bikoitzeko modu estandarra eta efektu bakarreko (udaberria luzatzea / udaberria itzultzea) moduek txirrindularitza automatikoa, itzaltzeko segurtasun-babesa eta aldi baterako geldialdi-eskaerak estaltzen dituzte, kontrol industrialaren hainbat logikarekin bat eginez.

2. Ereduen izendapen-arauak eta ordena-adibideak osatu

  1. Eredu tipikoen adibideak: TWQ32-20SB, TWQ50-30RK-F

 2. Agindu estandarraren adibideak

     • Rod laua eredu estandarra: TWQ32-20SB (φ32 zuloa, 20 mm-ko ibilbidea, zutabe laua den hagaxka, gomazko buffera)

     • Autoblokeagarria Buffer Eredu erregulagarria: TWQ50-30RK-F (φ50 zuloa, 30 mm-ko trazua, buffer hidraulikoaren palanka erregulagarria, autoblokeatzeko funtzioarekin)

3. Parametro tekniko orokorrak (20 ℃, 0.5MPa baldintza estandarra)

  3.1 Oinarrizko zehaztapenak

     • Eragiketa modua: Ekintza bikoitza, efektu bakarrekoa (udaberria luzatu / udaberria erretiratua)

     • Laneko presioaren barrutia: 0.05~1.0MPa; Froga-presioa: 1.5MPa

     • Giro-tenperatura: -10 ℃ ~ 60 ℃ (izotz gabeko ingurunea)

     • Buffer konfigurazioa: S = mutur bikoitzeko gomazko buffer; K = Buffer hidrauliko erregulagarria + mutur bikoitzeko gomazko buffer

     • Lubrifikazio modua: Oliorik gabeko funtzionamendua

     • Instalazio-metodoa: Altuera finkoko bridaren muntaketa estandarra

 3.2 Bore eta Ibilbidearen konbinazio estandarra

  3.3 Gelditze-indar teorikoa (Unitatea: N @0.5MPa)

  3.4 Produktuaren pisua (unitatea: kg @ traza estandarra)

4. Oinarrizko konfigurazio eta hautaketa jarraibideak

  4.1 Barra-mutur mota hautatzea

     • B zutabe laua mota (gomendatua): Errotazioaren aurkako eta egonkortasun handiko diseinua, karga arinak (10-80 kg) eta abiadura baxuko funtzionamendurako (≤0,3 m/s) alboko eragin nabaririk gabe.

     • C Zutabe biribila mota: Talkaren erresistentzia handia duen haga loditutako egitura, alboko indar handia duten erremintak kokatzeko agertokietarako aproposa.

     • R Roller Palanka Mota: Inpaktu baxuko eta ijezketa leunaren errendimendua, abiadura handiko (≤0,5 m/s) eta karga arin-ertaineko (30-100 kg) garraiatzaile-lerroetarako ezin hobea.

     • K Egokigarria Buffer Palanka Mota: Moteltze moldagarria eta talkaren erresistentzia handia, karga ertaineko (50-150 kg), maiztasun handiko abiarazte-gelditze eta abiadura ezegonkorreko lan baldintzetarako diseinatua.

  4.2 Autoblokeatzeko funtzioa hautatzea

     • F Autoblokeatzeko mota (Auto Lineetarako gomendatua): R/K palankaren bertsioetarako soilik erabilgarri. Piezen errebotea eta geltokiaren desplazamendua eragozten ditu, linea automatizatuen etengabeko funtzionamenduaren egonkortasuna asko hobetuz.

     • Blokeatzeko Mota: Alderantzizko eragin txikia eta eskuzko berrezartzeko eragiketa duten agertokietarako irtenbide errentagarria, ez da gomendagarria ekoizpen-lerro guztiz automatikoetarako.

  4.3 Eragiketa modua hautatzea

     • Ekintza Bikoitza: Gehienezko geldialdi-indarra noranzko biko ekintza kontrolagarriarekin, maiztasun handiko eta guztiz automatikoko kontrol agertokietarako egokia.

     • Ekintza bakarreko (Spring Extend): Automatikoki hedatzen da lan-piezak geldiarazteko argindarra huts egin ondoren, segurtasuna lehenetsiz estazio arriskutsuetarako eta itzaltzeko babeserako aplikazioetarako.

     • Ekintza bakarrekoa (Udaberriko erretratua): Aire-hornidurarekin gelditzen da eta itzalita dagoenean automatikoki askatzen da, normalean irekitako garraiatzaile-lineetarako eta aldi baterako gelditze-lanetarako egokituta.

5. Aplikazioaren eszenatoki tipikoak

     • Garraio Arinak eta Ertaineko Garraio-Lineak: 10-150 kg-ko paleten eta tresneria-plaken geldiunean, mugan eta kokapenean transferitzen da elektronika, etxetresna elektrikoa eta elikagaien industrietan.

     • Abiadura Handiko Materialak Manipulatzeko Lineak: R/K palankaren egiturak zero kolpeko geldialdi leuna bermatzen du karga arineko abiadura handiko (≤0,5 m/s) piezak arrabol eta uhal garraiatzaileetan.

     • Ekipamenduko Estazio Automatizatuak: Instalazio errazerako gorputz trinkoa, oso erabilia makina-erremintaren karga/deskarga mugatzeko, muntaketa geltokia kokatzeko eta ikuskapen geltokia gelditzeko.

     • Packaging eta Logistika Lineak: Kartoia eta material kutxak gelditzeko aproposa, geltoki dibergenteak blokeatzeko eta pilatzeko kokapenerako, kostu handiko errendimendu eta mantentze baxuarekin.

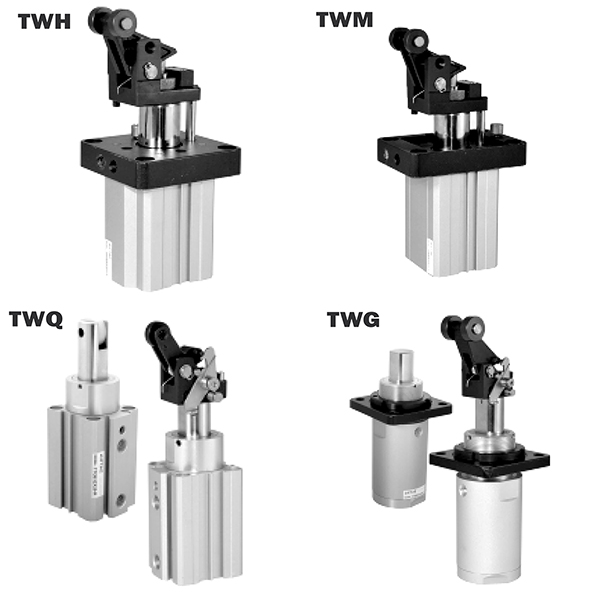

6. TWQ vs TWH/TWM serieen konparaketa azkarra

7. 3 urratseko hautapen gida bizkorra

     1. Bore Tamaina Hautaketa: Aukeratu zuloa piezaren pisuaren arabera, % 200eko segurtasun-faktorearekin (gelditze-indar teorikoa ≥ benetako karga × 2). Aukeratu φ25/φ32 80kg baino gutxiagoko kargarako; aukeratu φ40/φ50 80-150kg kargarako.

     2. Rod End eta Buffer hautaketa: Hartu B haga laua + S gomazko buffera karga arineko abiadura baxuko eszenatokietarako; hautatu R arrabol mota abiadura handiko karga arineko lerroetarako; aukeratu K buffer erregulagarria karga ertaineko eta maiztasun handiko lan baldintzetarako.

     3. Konfigurazio funtzionalaren hautaketa: Ekipa ezazu F autoblokeatzea ekoizpen-lerro automatikoetarako; hautatu efektu bikoitzeko modua maiztasun handiko kontrol ziklikorako; hartu efektu bakarreko udaberrian hedatzeko modua segurtasun-lehentasuna eta itzaltzea babesteko estazioetarako.

Esaldi bakarreko laburpena

     SOLH TWQ serieko altuera finkoko tapoi-zilindroak diseinu trinkoa, haga anitzeko mutur bateragarritasuna eta autoblokeatzeko eta doitzeko aukerako buffer funtzioak ditu, kostu handiko errendimendu, egonkor eta malguko geldialdi-soluzioak eskaintzen ditu 10-150 kg-ko garraiatzaile automatizatuetarako sistema argietarako eta ertaineko.
