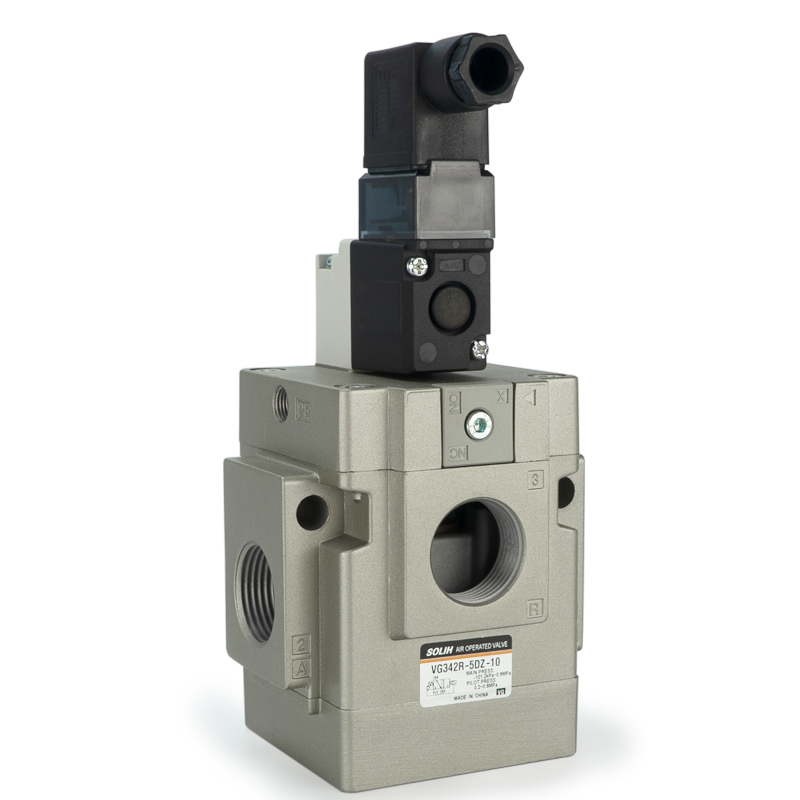

VG342 serieko 3-bideko pilotuaren funtzionamenduko poppet solenoide balbula | Emari handiko hutsa eta kontrol pneumatikoa balbula

Marka: SOLH by Richge Technology | Emari handiko potentzia baxuko 3 atakako balbula solenoide pneumatikoa

1. Produktuen ikuspegi orokorra

     SOLH VG342 seriea aemari handiko 3 bide pilotu bidezko poppet motako solenoide balbula, sistema pneumatiko estandarretan airea, hutsa eta presio baxuko fluidoak kontrolatzeko profesionalki diseinatua. Elastomeroen zigilatzea, lubrifikaziorik gabeko funtzionamendua, energia-kontsumo oso baxua eta presio-moldagarritasun zabala dituena, normalean itxita (NC), normalean irekia (NO) eta kanpoko pilotu moduen artean aldatzea onartzen du estalkiaren ordezkapen sinplearen bidez. Fluxu-ahalmen handiarekin, erantzun azkarrarekin eta maiztasun handiko zikloaren errendimenduarekin, hutseko sistemetarako nukleo kontrol-balbula unibertsal eta eraginkor gisa balio du, hodi handiko eragingailu pneumatikoetarako eta zirkuitu anitzeko manifold ekipamendu pneumatikoetarako.

2. Produktuaren oinarrizko ezaugarriak

     • Poppet egitura profesionala eta zigilatzea fidagarria: 3 ataka pilotu bidezko poppet diseinua hartzen du elastomerozko zigilatzeko egitura elastikotasun handikoa, zero isurketa, mozketa estua eta epe luzerako funtzionamendu zikliko egonkorra bermatuz.

     • Ertaina zabala eta presioaren moldagarritasuna: Aire konprimiturako eta hutseko inguruneetarako egokia. Barne pilotu moduak 0.2 ~ 0.9MPa onartzen du, kanpoko pilotu moduak estaltzen duen bitarteanhutsune osoa -101,2 kPa 0,9 MPa, presio baxuko eta hutseko hainbat lan baldintzetara egokituz.

     • Lubrifikaziorik gabeko eta mantentze baxua: Barneko egitura-diseinu optimizatuak olioaren lubrifikazioaren beharra ezabatzen du, eguneroko mantentze-kostuak murriztuz eta kutsadura ertaina saihestuz, agertoki industrial garbietarako egokia.

     • Energia kontsumo bikoitzeko moduak eta energia aurreztea: DC potentzia estandarra 4W baino ez da; potentzia baxuko eta epe luzerako dinamizatutako motak lortzen dituzte1,8 W-ko energia-kontsumo baxua, eraginkortasunez funtzionatzen duten ekipoen energia-kontsumoa murriztea.

     • Emari Handiaren Errendimendu Superior: Gehienezko emari eraginkorra C-balioa 38 dm³/(s·bar) iristen da eta Cv balioa 9,8ra arte. Kalibre anitzeko zehaztapenak onartzen ditu 210 mm²-ra arteko sekzio-eremu eraginkorrekin, osagai pneumatiko handien fluxu handiko aireztapen-eskaerei erantzuteko.

     • Aldaketa funtzional malgua: Balbula funtzioa libreki bihur daiteke NC (normalean itxita), NO (normalean irekita) eta kanpoko pilotu moduen artean goiko estalkia ordezkatuz soilik, balbula baten erabilera anitzekoa eta modeloaren inbentarioaren kostuak murriztuz.

     • Funtzio anitzeko aplikazioa: On-off kontrol-balbula konbentzional gisa erabil daiteke, baita aukeraketa-balbula eta banaketa-balbula gisa kanpoko pilotu-konfigurazioan, eszena bateragarritasun oso altuarekin.

3. Zehaztapen Tekniko osoa

4. Zehaztapen elektrikoak

 4.1 Tentsio nominala

     • AC Tentsioa: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • DC Tentsioa: 12V, 24V

  4.2 Energia-kontsumoa

     • DC estandarra: 4W

     • Potentzia txikia (Y mota): 1,8 W

     • Epe luzera energizatua (E mota): 1,8 W

     • AC: Sarrera 12,7 VA / 7,6 VA eusten

  4.3 Kableatzeko metodoa

     • G mota: Hargune zuzeneko kableatzea

     • D Mota: DIN entxufe mota (aukerakoa argi adierazlea / gaintentsio babesarekin)

5. Ereduen Kodeketa Arauak eta Interpretazioa

  Ereduaren adibide tipikoa: VG342-04G-1A

     • VG342: Serie-kodea 3 bideko emari handiko pilotu bidezko poppet solenoide balbularako

     • Portuaren tamainaren kodea: 04=1/2", 06=3/4", 10=1"

     • Kableatu mota: G=zuzeneko irteera, D=DIN entxufea

     • Tentsio Kodea: 1=AC100V, 4=AC220V, 6=DC24V

     • Zirkuitu modua: A=Normalean Itxita (NC), B=Normalean Irekia (EZ), R=Kanpo Pilotua

6. Aplikazioaren eszenatoki tipikoak

     • Hutseko Sistemaren Kontrola: Aproposa hutseko bentosetarako, huts-sorgailuetarako eta hutsean eusteko eta askatzeko zirkuitu automatizatuetarako.

     • Emari Handiko Eragingailu Pneumatikoak: Aldamen handiko zilindroekin eta pintze pneumatikoekin bat egiten da ekintza pneumatiko azkar eta indartsua lortzeko.

     • Presio baxuko eta mikro-fluidoen zirkuituak: Kontrol egonkorra presio baxuko pneumatiko eta mikropresioko fluidoen garraiatzeko sistemetarako.

     • Kolektore-balbulen sistema: Zirkuitu anitzeko sistema pneumatiko integratuen kontrol balbula nagusi gisa eta hautaketa/banaketa balbula gisa erabiltzen da.

     • Maiztasun handiko energia aurrezteko ekipoak: Egokia da maiz pizteko eta itzaltzeko ekintza eta epe luzerako energia aurrezteko funtzionamendua behar duten ekipo automatizatuetarako.

Esaldi bakarreko laburpena

     SOLH VG342 serieko 3 bideko pilotu bidezko solenoide balbula integratzen dafluxu handia, hutsean bateragarritasuna, potentzia-kontsumo txikia eta modu anitzeko funtzio aldagarriak, hutseko sistemetarako, fluxu handiko zirkuitu pneumatikoetarako eta maiztasun handiko ekipo automatizatuetarako errendimendu handiko, energia aurrezteko eta nukleoaren kontrol-balbula polifazetikoa izanik.
