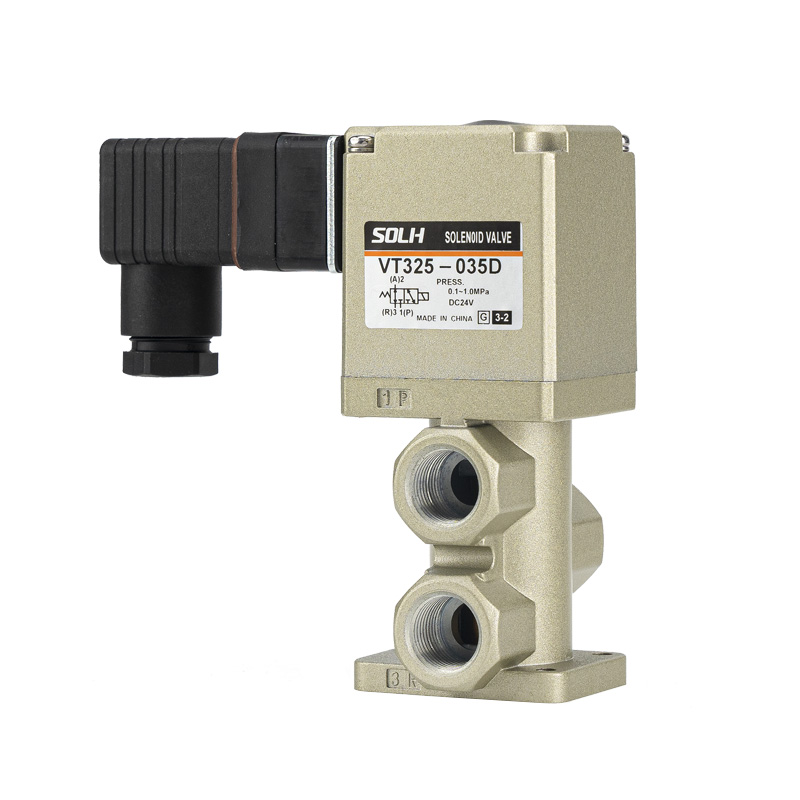

VT325 Serie 3 Portuko Solenoide Balbula - Ekintza Zuzeneko Poppet Mota

Marka:SOLH by Richge Technology | SOLH estandarra

1. Produktuen posizionamendua

     SOLH VT325 seriea ekintza zuzeneko poppet motako 3 atakako solenoide balbula bat da, zigilu elastiko osoa duena. Aire konprimituko eta gas geldoen zirkuituetarako diseinatua, aire-zirkuitua pizteko eta itzaltzeko, norabide-aldaketa eta ihes-kontrola egiten ditu. Zero-presioko abiaraztearekin bateragarria da eta presio positiboarekin eta huts osoko baldintzekin bateragarria da, VT325-k maiztasun handiko, egonkor eta fidagarria den kommutazio pneumatikoko osagai gisa balio du automatizazio industrialeko ekipo orokorretarako.

2. Oinarrizko funtsezko ezaugarriak

--Zuzeneko Poppet Egitura eta Zero-Presioa abiaraztea

     Ez da gutxieneko funtzionamendu-presioa behar. Egonkor funtzionatzen du 0-1,0 MPa-ko presio positibo-tarte osoan. Hutseko bertsioak -101,2 kPa arteko lan-presioa onartzen du, guztiz moldagarria presio baxuko, hutseko eta presio handiko laneko agertokietara.

--6-in-1 Hodi Unibertsaletarako Funtzio Anitzeko Diseinua

     Portu konexio moduak aldatuz, balbula bakar batek 6 modu funtzional lortzen ditu, NC (normalean itxita), NO (normalean irekita), fluxuaren zatiketa eta fluxuaren hautaketa barne. Hainbat eskakizun logika pneumatiko estaltzen ditu aldakortasun bikainarekin eta konfigurazio malguarekin.

--Emari handiko ahalmena eta erantzun azkarra

     Barneko fluxu-pasabide optimizatuekin hornituta, balbulak C=6,1 dm³/(s·bar) fluxu-koefiziente handia ematen du. Erantzun-denbora azkarra ≤30 ms lortzen du eta gehienez 5 Hz-eko etengailu-maiztasuna onartzen du, ezin hobeto egokia da abiadura handiko kommutazio pneumatikorako eta fluxu handiko aire-hornidura kontrolatzeko.

--Zigiltze elastikoa eta lubrifikaziorik gabeko funtzionamendua

     Kalitate handiko zigilatzeko material elastikoak hartzen ditu aire hermetiko, zahartzearen aurkako errendimendu eta bizitza luzerako. Lubrifikaziorik gabeko funtzionamenduak gas-zirkuitu garbiak, ingurumena errespetatzea eta eguneroko mantentze-kostuak nabarmen murrizten ditu.

--Egitura trinkoa eta instalazio malgua

     Gorputz txikiak eta trinkoak instalazio lekua aurrezten du. Zuzeneko alanbreen irteera eta entxufea kableatzeko metodoak onartzen ditu. Blokeatu gabeko eskuz gainditzeko botoi estandar batekin hornituta, tokian bertan arazketa, ikuskapen eta larrialdi eskuz aldatzeko.

--Manifold muntagarria eta bateragarritasun sendoa

     Kolektore trinkoen muntaketa eta pilaketa instalazioa onartzen du. Balbula industrialeko uharte estandarrekin bateragarria da dimentsioan, eta ezin hobea da kontrol pneumatiko sistema modular zentralizatuetarako eta ekipo integratu automatizatuetarako.

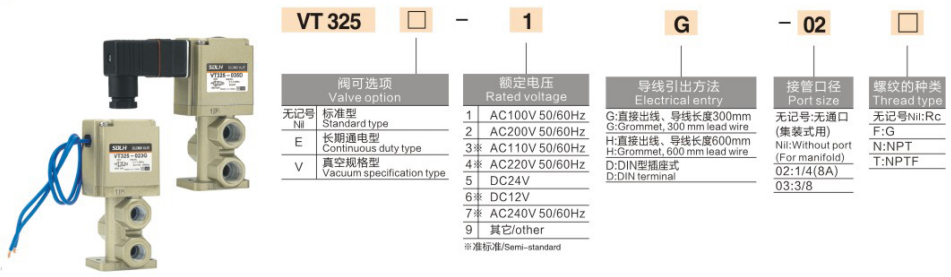

3. Zehaztapen Tekniko Osoak

     --Portuen konfigurazioa: 3 ataka, 2 posizio solenoide bakarra

     --Eragiketa Mota: Zuzeneko Jarduneko Poppet Mota

     --Zigilatzeko metodoa: errendimendu handiko gomazko zigilu elastikoa

     --Applika daitekeen fluidoa: aire konprimitua, gas geldoa

     --Operazio-presioa: 0–1,0 MPa; Huts-mota: -101,2 kPa ~ 0,1 MPa

     --Froga Presioa: 1,5 MPa

     -- Giro-tenperatura-tartea: 5 ℃ ~ 50 ℃

     --Erantzun denbora: ≤30 ms (0,5 MPa-n probatua)

     --Maiztasun operatiboa maximoa: 5 Hz

     --Lubrifikazioa: lubrifikaziorik gabeko diseinua

     --Eskuzko funtzionamendua: blokeatzerik gabeko mota estandarra; tresna-blokeatzeko mota aukerakoa

     --Portuen tamaina: Rc 1/4, Rc 3/8

     --Bobina tentsioa: DC24V, AC110V, AC220V eta pertsonaliza daitezkeen aukerak

4. Aplikazioaren eszenatoki tipikoak

     --Ekoizpen-lerro automatizatuetarako, beso robotikoetarako eta estutze-tresnetarako kontrol pneumatikoa

     --Hautsa botatzeko, fluidoen jaurtiketa eta hutsean xurgatzeko eta hutsunea hausteko sistemak

     --Paketatze, inprimaketa, ehungintza eta egurra lantzeko makineria

     --Zero presio abiarazte, hutsean bateragarritasuna eta maiztasun handiko kommutazioa behar duten automatizazio ekipoak

     --Balbula-uharte zentralizatuak eta kontrol pneumatikoko zirkuitu modularrak

Esaldi bakarreko laburpena

     SOLH VT325 ekintza zuzeneko 3 atakako poppet solenoide balbulak zero-presio abiarazte, hutsean guztiz bateragarritasuna, 6-in-1 funtzio anitzeko kommutazioa, fluxu-ahalmen oso altua eta mantentzerik gabeko errendimendua ditu, eta kostu handiko errendimendu unibertsaleko soluzio unibertsal gisa balio du industria-automatizazio sistemetan fluxu handiko kommutazio pneumatikoetarako.
