CKG1 (CKP1) Serie Besarkada Zilindroa | Hagan muntatutako zilindro erresistentea etengailu antimagnetikoekin

Marka: SOLH by Richge Technology

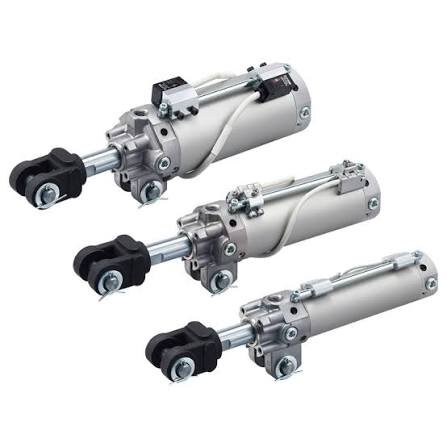

1. Produktuen ikuspegi orokorra eta oinarrizko egitura-desberdintasunak

     SOLH CKG1/CKP1 serieak hagaxketan muntatutako erresistentzia handiko zilindroak dira soldadurarako eta interferentzia magnetiko indartsuetarako inguruneetarako bereziki diseinatuak. φ40/50/63mm-ko zulo-tamainetan eskuragarri dago 50mm-tik 200mm bitarteko trazu estandarrekin, serie hau 3 noranzkoko muntaketa onartzen duten eremu magnetiko indartsuen aurkako etengailu magnetikoekin hornituta dago. Egitura arin trinkoa, interferentzia magnetiko bizien menpeko funtzionamendu egonkorra, estutze-indar handia eta mugimendu-abiadura erregulagarria dituena, ezin hobeto aplikatzen da arku-soldadura/puntu-soldadurako ekipamenduetan, makina-erremintaren finkapenean eta karga astuneko estanpazio automatizatuetan. Seriea bi modelotan banatzen da: CKG1 integratutako eraztun magnetiko estandarrekin eta CKP1 potentzia handiko eraztun magnetiko barneratuekin baldintza antimagnetiko desberdinetarako.

1.1 Serieen zatiketa funtzionala

     • CKG1 (eraztun magnetiko estandarra): D-P3DWA / D-P4DW etengailu antimagnetikoekin bat dator. Ingurune magnetiko indartsu arruntetarako eta arku bidezko soldadura zipriztinduraren aurkako eszenatokietarako egokia. Zipriztinak babesteko aukerako kodeak: -XC88 / -XC89 / -XC91, ohiko soldadura-estazioetarako interferentziaren aurkako errendimendu errentagarri eta egonkorra eskaintzen dutenak.

    • CKP1 (potentzia handiko eraztun magnetikoa): Eraztun magnetiko sendo hobetuekin hornituta eta D-P79WSE / D-P74L / Z goi-mailako etengailu antimagnetikoekin bateragarria. Interferentzia magnetikoen aurkako gaitasun sendoagoa eta seinalearen indukzio egonkorragoa eskaintzen du, eremu magnetiko handiko eta maiztasun handiko soldadura lan baldintzetarako aproposa.

1.2 Hagaxka muntatutako egitura berezia

     Etengailu magnetikoa muntatzeko hagatxoa pistoiaren aldean diseinatuta dago, eta 3 noranzkoko instalazioa onartzen du (goian / ezkerrean / eskuinean). Txertatutako diseinuak ekipamenduen interferentziak eta talka mekanikoak saihesten ditu, kable malgua eta seinale egonkorra detektatzeko soldadura trinkoen diseinuetan.

1.3 Berritze trinkoa eta diseinu trukagarria

     Zilindroaren gorputzaren egitura optimizatuak luzera orokorra 7 mm laburtzen du CKP1-40 modeloarentzat, pisu orokorra % 7 murriztuz. φ63-150mm modeloak 1,82 kg baino ez ditu pisatzen. Instalazio-dimentsio guztiz trukagarriak CK1 mota zaharreko serie tradizionalarekin, zuzeneko ordezkapena eta berritzea gauzatuz, aparatuen egiturak aldatu gabe.

1.4 Errendimendu astunak eta iraunkorrak

     Efektu bikoitzeko noranzko biko egitura kontrolagarria hartzen du mutur bikoitzeko aire-buffer estandarrarekin estutzeko eta mugimendu egonkorra askatzeko. Pistoi-hastak kromo gogorraren tratamendua jasaten du, eta zilindroaren gorputzak anodizazio-prozesu gogorra hartzen du, higadura-erresistentzia eta talka-erresistentzia bikainak lortuz. Oliorik gabeko diseinua ingurune garbietara eta soldadurarako lan-baldintza gogorretara egokitzen da mantentze gutxirekin.

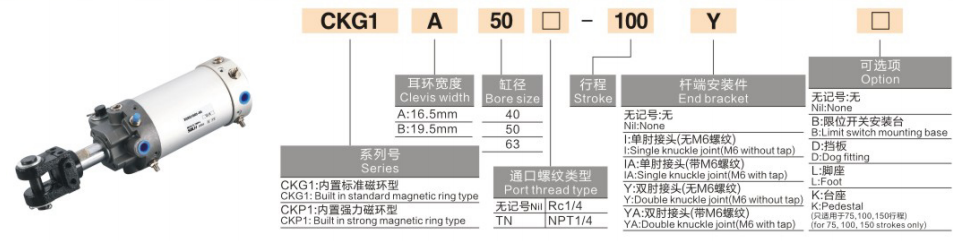

2. Ereduen izendapen-arauak eta ordena-adibideak osatu

  1. Eredu tipikoen adibideak: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Agindu estandarraren adibideak

     • CKG1 Konfigurazio Magnetiko Estandarra: CKG1A63-50YZ-P4DWL (Eraztun magnetiko estandarra, 16,5 mm-ko begi-zabalera, φ63 zuloa, 50 mm-ko ibilbidea, hagatxoan muntatua, P4DWL etengailu antimagnetikoarekin)

     • CKP1 Potentzia handiko konfigurazio magnetikoa: CKP1B40-75Z-P79WSE (Potentzia handiko eraztun magnetikoa, 19,5 mm-ko begi-zabalera astunekoa, φ40 zuloa, 75 mm-ko traza, hagatxoan muntatua, P79WSE goi mailako etengailu antimagnetikoarekin)

3. Parametro tekniko orokorrak (20 ℃, 0.5MPa baldintza estandarra)

  3.1 Oinarrizko zehaztapenak

     • Eragiketa modua: Efektu bikoitzeko (norabide bikoitzeko kontrolagarria estutzea / askatzea)

     • Laneko presioaren barrutia: 0.05~1.0MPa; Froga-presioa: 1.5MPa

     • Giro-tenperatura: -10 ℃ ~ 60 ℃ (etengailu magnetikoarekin); -10 ℃ ~ 70 ℃ (etengailurik gabe)

     • Pistoiaren funtzionamendu-abiadura: 50 ~ 300 mm/s (hariaren abiadura erregulatzea, irten gabeko zilindroaren gorputza)

     • Buffer modua: mutur bikoitzeko aire buffer estandarra; aukerako mutur bikoitzeko aire-buffer hobetua (-X1515)

     • Lubrifikazio modua: Oliorik gabeko funtzionamendua

     • Etengailu magnetikoaren ezaugarria: Eremu magnetiko indartsuaren aurkako diseinu profesionala, 3 noranzkoko hagaxka muntatutako instalazio esklusiboa

3.2 Harrapatzeko indar teorikoa (Unitatea: kN @0.5MPa)

3.3 Produktuaren pisua (unitatea: kg @ 100 mm-ko ibilbidea)

4. Etengailu magnetiko indartsuen aurkako bat etortzea (Hagatz-muntatutako motaren abantaila nagusia)

     Instalazioa eta ingurumen-abantailak: Etengailu integratuaren hagaxkaren egiturak 3 noranzkoko instalazio arbitrarioak onartzen ditu, soldadura-zepa metaketa eta interferentzia mekanikoak eraginkortasunez saihestuz. Batekatutako etengailuek zipriztindura eta hautsaren aurkako diseinu profesionala hartzen dute, soldadura laneko ingurune gogor eta konplexuetara guztiz egokituz, seinale irteera egonkor eta fidagarriarekin.

5. Aplikazioaren eszenatoki tipikoak

     • Soldadura-gailuen estazioak: Arku-soldaduran eta puntu-soldaduran piezak estutzeko, zipriztinduraren aurkako kokapenerako eta soldadurako tresneria finkatzeko espezializatua. Magnetikoen eta zipriztinaren aurkako diseinu profesionalak seinaleen desbideratze eta hutsegite arazoak konpontzen ditu ingurune magnetiko indartsuak soldatzeko.

     • Makina Erreminta eta Mekanizazio Zentroa: Zama astuneko piezak finkatzeko, moldeak estutzeko eta ibilbide laburreko kokapen zehatzetarako aplikatzen da. Pintza-indar handiak eta desbideratze-aurkako gaitasun bikainak prozesatzeko tolerantzia egonkorra bermatzen dute.

     • Garraio Astuneko Estazio Automatizatuak: Paleta astunak estutzeko, transferentzia mugatzeko eta iraultzeko mekanismoak kokatzeko egokia. Ekintza zikliko koherentea eta egonkorra eskaintzen du ingurumen-interferentziaren erresistentzia handiarekin.

     • Eremu Magnetiko Indartsuak Lan Eremuak: Ezin hobea elektroimanekin bat datozen geltokietarako, maiztasun handiko motorretatik gertu estutzeko eta interferentzia magnetiko indartsuko guneetan kokatzeko. Etengailu antimagnetiko dedikatuek posizio-seinale %100 fidagarriak bermatzen dituzte.

6. CKG1 vs CKP1 serieen konparaketa azkarra

7. 3 urratseko hautapen gida bizkorra

   1. Bore Tamaina Hautaketa: Hautatu zulamenaren tamaina benetako estutze-kargaren arabera. Jarraitu araua: estutze indar teorikoa ≥ benetako karga × 1,5 segurtasun-faktorea. φ40 karga arinerako, φ50 karga ertainerako, φ63 karga astuneko lan baldintzetarako.

   2. Trazuaren hautaketa: Ibilbide estandarra 50 mm eta 200 mm bitartekoa da. Erreserbatu 5 ~ 10 mm-ko trazu-marjina gehigarria piezaren altueraren arabera, estutzeko ekintzan interferentzia mekanikoak saihesteko.

   3. Konfigurazio bat etortzea

￮ Eraztun magnetikoa eta etengailua: Aukeratu CKG1 + P4DW soldadura-ingurune arruntetarako; hautatu CKP1 + P79WSE maiztasun handiko eta interferentzia handiko soldadura-estazioetarako.

￮ Begiaren zabaleraren zehaztapena: C=12,5 mm instalazio espazio esturako; A=16,5 mm erabilera orokor estandar baterako; B=19,5 mm-ko karga astuneko agertokietarako.

Esaldi bakarreko laburpena

     SOLH CKG1 / CKP1 serieko hagatxoan muntatutako erresistentzia handiko besarkada zilindroak soldadura-industrietarako antimagnetikoen aurkako irtenbide pneumatikoak dira, 3 noranzkoko etengailuen instalazioa, oliorik gabeko funtzionamendua, aire-buffer estandarra eta instalazio-tamaina trukagarria dutenak. CKG1-ek kostu-eraginkorra eskaintzen du ACaren aurkako errendimendu magnetikoa, eta CKP1 berritzeak AC/DC interferentziaren aurkako ahalmen handia eskaintzen du, biak aproposak diren ingurune magnetiko eta soldadura sendo konplexuetan finkatzeko astun egonkorretarako.
