CM2 / CDM2 serie altzairu herdoilgaitzezko zilindro txikia (efektu bikoitza / bakarrekoa)

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

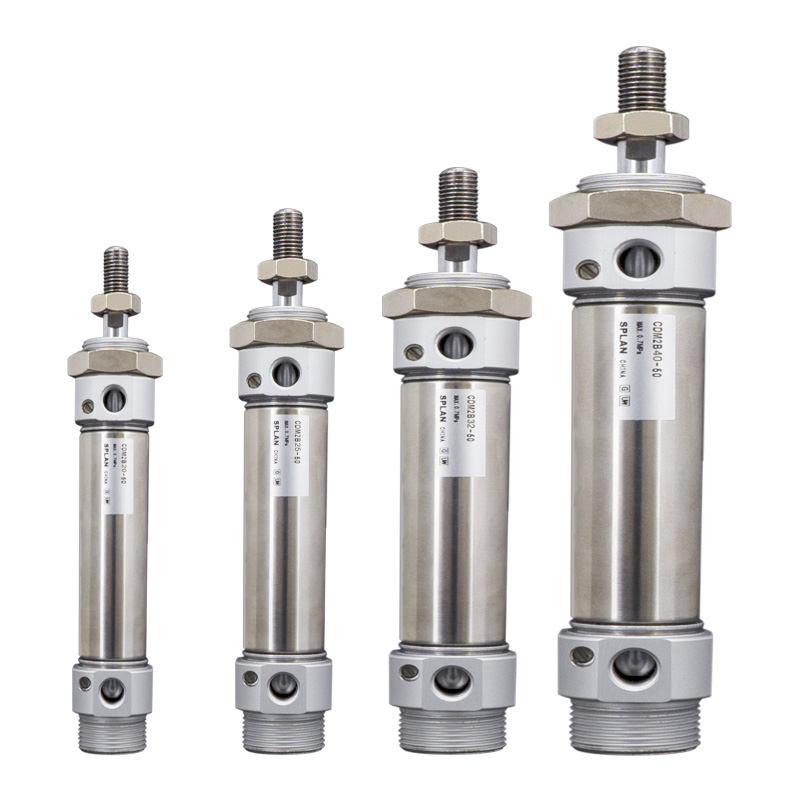

     SOLH CM2 / CDM2 JIS B 8356 altzairu herdoilgaitzezko zilindro biribil estandarrak dira, φ20/25/32/40mm-ko zuladura. Mikro mini zilindroen eta zilindro estandarren artean kokatutako errendimendua. Oinarrizko abantailak: korrosioarekiko erresistentzia, bizitza luzea, muntatzeko aukera dibertsifikatuak, bultzada ertaineko irteera trinkoa. Elikadura, farmazia, elektronika, ontziratzeko eta automatizazio garbiko karga ertaineko estazioetarako oso onartua.

Oinarrizko Egitura eta Diseinu Ezaugarriak

   1. Estandarra: JIS B 8356-a betetzen du, gorputz biribila muntatzeko neurri unibertsalekin.

   2. Materiala: 304 altzairu herdoilgaitzezko upela, pistoizko hagatxoa eta amaierako tapoiak, herdoilgaitza, heze, azido ahul, alkali ahul eta ingurune garbiekiko erresistentea.

   3. Egitura: hari bidez blokeatuta dauden muturrak, eskema biribil zuzena, erresistentzia mekaniko handia eta mantentze erraza.

   4. Eragiketa Aldaerak

     -- CM2B Ekintza Bikoitza: Aire hornidura bi muturretan, modelo estandar ezagunena

     -- CM2S / CM2T Ekintza bakarrekoa: S=Udaberriko itzulera; T=Udaberriko luzapena, berrezarri automatikoa airea moztu ondoren

     -- CM2W Haga bikoitza: Haga bi aldeetatik luzatuta, mugimendu sinkronikoa, bidaia eraginkorra bikoiztua

     -- CM2K Biratu gabeko hagaxka: pistoi hexagonaleko hagaxka, biratu kontrakoa kokapen zehatzerako

   5. Kuxina: gomazko kuxin estandarra; aire-kuxina (A atzizkia) aukerakoa da abiadura handian inpaktu zarata murrizteko.

   6. Zigilatzea: marruskadura baxuko zigilu bi norabideko zigilua olio-biltegiaren zirrikitua duena. Hasierako presio baxua, oliorik gabeko funtzionamendua, zerbitzu-bizitza ≥8 milioi ziklo.

   7. Posizioa hautematea: CDM2 bertsioa eraztun magnetikoz hornitua, M9B/A93/Z73 etengailu magnetikoekin bateragarria pistoiaren posizioaren feedbacka lortzeko.

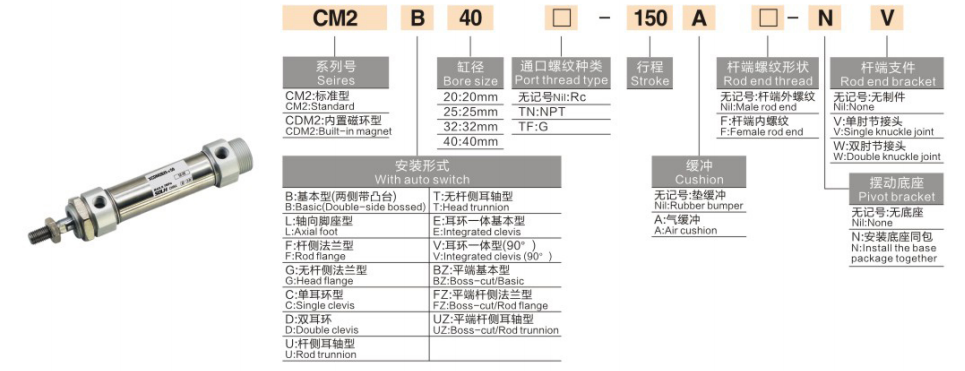

Ereduen kodeketa-arau osoa

   1. Ereduaren adibidea: CDM2B20-100A-B

   2. Eskaera estandarraren erreferentzia-adibideak

     -- CDM2B25-50-B: Bore25, stroke50, efektu bikoitza, iman integratua, gomazko kuxina

     -- CDM2S32-75-B: Bore32, stroke75, efektu bakarreko malgukiaren itzulera

     -- CDM2K40-100-B: Bore40, stroke100, biratzen ez den pistoi hexagonalaren haga

Nukleo Unibertsalaren Zehaztapen Teknikoak

Bultzada eta tiraketa indar teorikoa @ 0,5 MPa (Hatz bakarra, Unitatea: N)

   1. Ekintza Bikoitzeko CM2B

   2. Ekintza bakarreko CM2S (Udaberriko itzulera @0,5MPa)

Muntatze inprimakiak eta eredu deribatuak

   1. Muntatzeko aukerak

     -- B Oinarrizko Mota: Instalazio zuzena muturreko harien bidez (ohikoena)

     -- L Oinaren muntaia: Oinaren euskarri axiala finkatzea

     -- F/G Brida: Haga-alboko brida /buruko alboko brida

     -- C/D giltza: giltza bakarra / giltza bikoitza

     -- E Trunnion: Buru-alboko trunnion kulunka mugimendurako

   3. Serie Deribatu Nagusia

     -- CDM2B: Efektu bikoitzeko estandarra iman barnearekin

     -- CDM2S/T: Efektu bakarreko udaberriaren itzulera / udaberriaren luzapena

     -- CDM2W: Haga bikoitza efektu bikoitza

     -- CDM2K: Biratu gabeko pistoi hexagonal-hastaka

     -- CDM2R: Slim zuzeneko muntaketa bertsioa espazio axial mugatu baterako

3 urratseko hautaketa gida azkarra

   1. Bore hautaketa: Kalkulatu beharrezko bultzada eta karga horizontala, erreserba ≥50% segurtasun-marjina; hautatu CM2 lehentasunez karga ertaineko aplikazioetarako.

   2. Trazuaren berrespena: Gehitu 10 ~ 20 mm-ko bidaia marjina gehigarria; Gehienezko trazua: efektu bikoitza ≤300mm, efektu bakarrekoa ≤100mm.

   3. Konfigurazioaren parekatzea

     -- Funtzionamendua: Efektu bikoitza → B; efektu bakarreko malgukiaren itzulera → S; bihurriduraren aurkako eskakizuna → K

     -- Kuxina: Gehitu A atzizkia (aire-kuxina) abiadura handiko mugimendu aldakorretarako

     -- Posizioen iritzia: aukeratu CDM2 iman hornitutako modeloa, lotu M9B/A93 etengailu magnetikoak

Esaldi bakarreko laburpena

     SOLH CM2/CDM2 JIS altzairu herdoilgaitzezko zilindro pneumatiko biribil estandarra guztiz trukagarria da inportatutako CM2 seriearekin, efektu bikoitzeko, efektu bakarreko, haga bikoitzeko eta biratu gabeko hagaxka aldaeretan eskuragarri, muntatzeko aukera anitz, bultzada ertaineko eragingailu lineal aproposa elikagaiak, medikuak, elektronika eta ontziratzeko automatizazio ekipo garbietarako.
