MA serie altzairu herdoilgaitzezko zilindro txikia (mota orokor ekonomikoa)

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

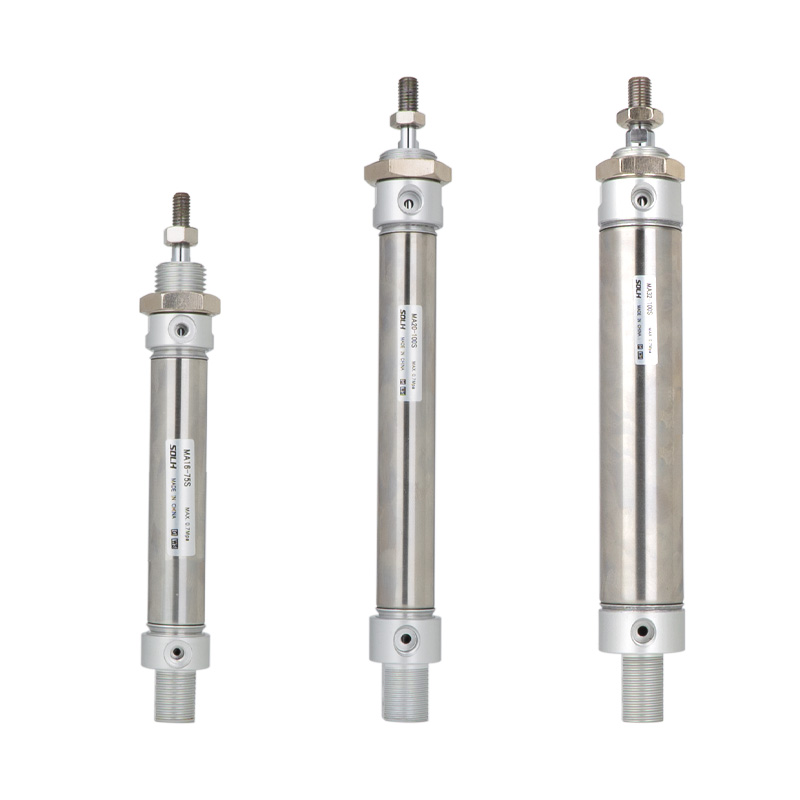

     SOLH MA serie altzairu herdoilgaitzezko mini zilindro ekonomikoa, φ16/20/25/32/40/50/63mm. SMC CM2/CM3 serieekin truka daiteke. Kostu handiko errendimendua, egitura heldua, muntaketa unibertsala eta korrosioarekiko erresistentzia. Industria arinean, elektronikan, ontzietan, elikaduran eta automatizazio ekipamendu txikietan oso aplikatua karga arin eta ertaineko, aurrekontuarekiko sentikorrak diren, lan-baldintza garbi edo hezeetarako.

Oinarrizko Egitura eta Diseinu Ezaugarriak

   1. Estandarra: Enpresa barneko estandarra, SMC CM2/CM3-rekin oso trukagarria.

   2. Materiala: 304 altzairu herdoilgaitzezko kapela eta pistoi hagaxka, aluminiozko aleaziozko muturrak, herdoilgaitza, azido heze, ahul, alkali ahul eta ingurune garbirako.

   3. Egitura: Roll-crimped amaierako kapa eta upel konexioa, egitura egonkorra eta kostu lehiakorra, forma zilindriko zuzena mantentze errazetarako.

   4. Eragiketa Aldaerak

     -- MA Efektu Bikoitza: Aire hornidura bi muturretan, eredu estandar ohikoena

     -- MSA Efektu bakarreko Spring Extend: automatikoki hedatu airea mozten denean

     - MTA Ekintza Bakarreko Udaberriko Itzulera: Airea mozten denean automatikoki erretiratuko da

     -- MAD Double Rod: Haga bi aldeetatik luzatuta, mugimendu sinkronikoa, trazu eraginkor bikoiztua

     -- MAJ traza erregulagarria: efektu bikoitza trazu finaren doikuntzarekin kokapen zehatza lortzeko

   5. Kuxina: talkaren aurkako gomazko kuxina estandarra; MAC aukerako aire kuxin erregulagarria abiadura handiko mugimenduan inpaktua eta zarata murrizteko.

   6. Zigilatzea: bi norabideko zigilu berezia olioa biltegiratzeko zirrikitua, abiarazteko presio baxua, oliorik gabeko funtzionamendua, zerbitzu-bizitza ≥5 milioi ziklo.

   7. Posizioa hautematea: Eraztun magnetikoa barneratuta dagoen modelo guztiek (S atzizkia), AirTAC CS1-G edo SMC M9B etengailu magnetikoekin bateragarria, pistoiaren posizioaren feedbackerako.

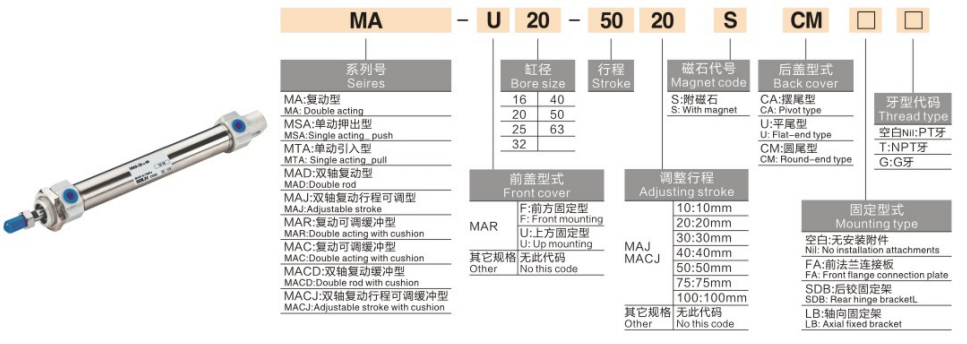

Ereduen kodeketa-arau osoa

   1. Ereduaren adibidea: MA25-100S-CM-FA

Agindu estandarraren erreferentzia-adibideak

     - MA32-75S-CM: Bore32, stroke75, efektu bikoitza, buztan zilindrikoa, iman integratua

     -- MTA20-50S-U: Bore20, stroke50, efektu bakarreko malgukiaren itzulera, buztan laua

     -- MAJ40-100S-CA: Bore40, stroke100, trazu erregulagarria, giltza buztana

Zehaztapen Tekniko Unibertsalak

Bultzada eta tiraketa indar teorikoa @ 0,5 MPa (Hatz bakarra, Unitatea: N)

   1. Ekintza Bikoitzeko MA

   2. Ekintza bakarreko MTA (Udaberriko itzulera @0,5MPa)

Muntatze inprimakiak eta eredu deribatuak

   1. Atzeko buztana eta muntatzeko aukerak

     -- CM buztan zilindrikoa: muntaketa zuzen estandarra (gehiena)

     -- CA Clevis isatsa: Atzeko gonak zintzilik mekanismorako

     -- U Buztan laua: plano axial espazio mugatu baterako instalazioa

     -- FA/FB Flange: aurreko/atzeko brida plaka finkatzea

     -- LB Oinaren muntaketa: alboko euskarri axialaren instalazioa

     -- SDB Bikoitzeko giltza: Balantza-higidurarako giltzadun konexioa

   2. Bertsio Deribatu Nagusiak

     -- MA: Efektu bikoitzeko estandarra integratutako imanarekin

     -- MSA/MTA: Efektu bakarreko udaberria luzatzeko / udaberriaren itzulera

     -- MAD: Haga bikoitza efektu bikoitza

     -- MAJ: Efektu bikoitzeko trazu erregulagarria

     -- MAC: Efektu bikoitzeko aire-kuxin erregulagarriarekin

3 urratseko hautaketa gida azkarra

   1.Bore hautaketa: Kalkulatu beharrezko bultzada eta karga horizontala, erreserba ≥50% segurtasun-marjina; hautatu MA lehentasunez karga arin eta ertaineko eta kostuarekiko sentikorrak diren proiektuetarako.

   2.Trazuaren berrespena: Gehitu 10 ~ 20 mm-ko bidaia marjina gehigarria; Gehienezko trazua: efektu bikoitza ≤500mm, efektu bakarrekoa ≤100mm.

   3.Konfigurazio bat etortzea

     -- Funtzionamendua: Ekintza bikoitza → MA; efektu bakarreko udaberriaren itzulera → MTA; trazuaren afinazio zehatza → MAJ

     -- Kuxina: Aukeratu MAC aire kuxin erregulagarria abiadura > 500 mm/s exekutatzen duzunean

     -- Posizioen iritzia: iman integratuarekin hornitutako modelo guztiak, bat datoz CS1-G / M9B etengailu magnetikoak

Esaldi bakarreko laburpena

     SOLH MA altzairu herdoilgaitzezko mini zilindro ekonomikoa SMC CM2/CM3 seriearekin trukagarria da, aldaera ugari eta muntatzeko aukera anitz eskaintzen ditu, kostu-eraginkorra den eragingailu lineal karga arin eta ertaineko automatizaziorako, ontziratzeko, elikagaietarako eta produkzio-lerro elektronikoetarako.
