SOLH MHC2 Series Pibot angeluarra Pneumatic Gripper produktuaren aurkezpen osoa

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

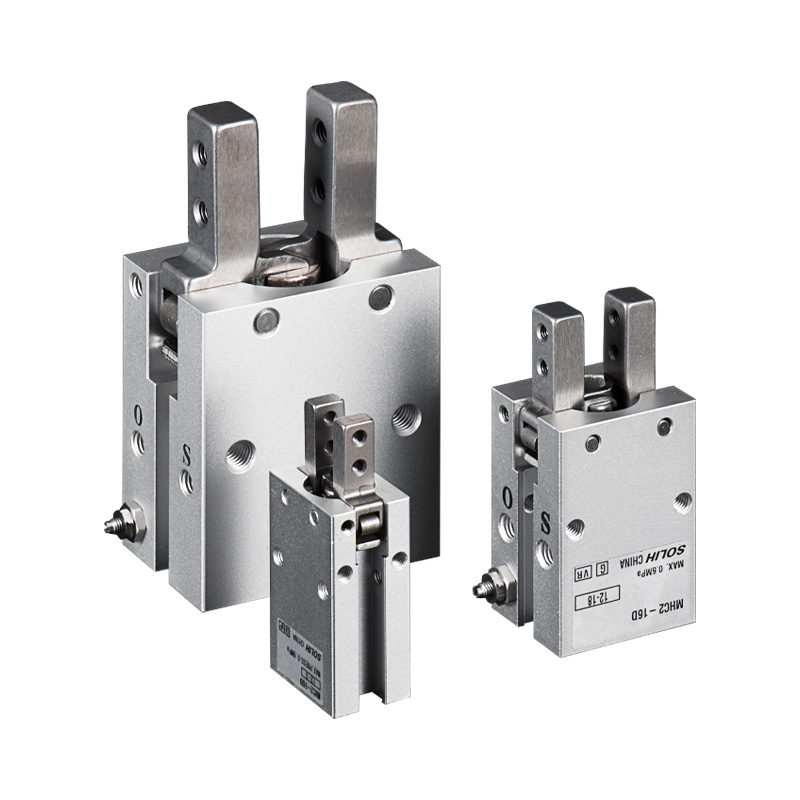

     SOLH MHC2 seriea 2-barailezur pibote pneumatiko estandarra da. Pistoi bikoitzak kulunka-mekanismoa bultzatzen dutenek bultzatuta, barailak beheko pibo-puntuaren inguruan biratzen dira bidaia paralelo linealaren ordez. Maxailezurren kulunkatze angelu maximoa: 30°. Eskuragarri dauden zulamen neurriak: 6/10/16/20/25 mm. Bi eragiketa aldaera: efektu bikoitza (D) eta efektu bakarreko normalean irekia (S). Abiadura erregulatzeko balbula erregulagarriak txertatuak. M9BW serieko etengailu magnetikoekin bateragarria da irekita/itxita egoeraren berri emateko. Dimentsio-truke zuzena inportatutako MHC2rekin

     MHZ2 pinza paraleloaren osagarria: MHZ2 = barailen translazio lineala; MHC2 = masailezur birakariak. Sakoneko instalazio estuetarako eta kanpoko alboko piezak harrapatzeko aplikazioetarako aproposa.

Ereduen Kodetze Arau osoa

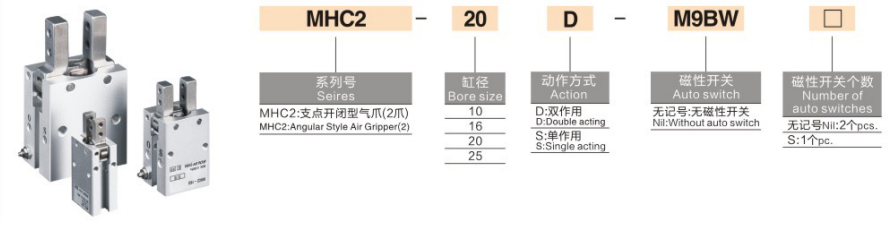

  1. Formatua: MHC2 - 16 D - □ - M9BW - □

     -- MHC2: Serie kodea, pibot angeluar pibot estandarra

     -- 16: Zuloaren tamaina: 6 / 10 / 16 / 20 / 25 mm

     -- Eragiketa modua

       * D: Ekintza Bikoitza — Aire hornidurako besarkadak, alderantzizko aire-oharra; estutze-momentu handia, ohiko mota unibertsala

       * S: Ekintza bakarreko EZ Normalki irekita — Aire hornidurako besarkadak; malgukiak automatikoki askatzen du pieza airea mozten denean

         Oharra: MHC2 estandarrak EZ du efektu bakarreko normalean itxitako (NC) aldaera eskaintzen

     -- Erdiko segmentua: Gorputz aukera (MHCA2 gorputz laburra / amaierako ataka aldaera; hutsik = alboko portuaren oinarri eredu estandarra)

     -- M9BW: Etengailu magnetikoa

        * Hutsik = etengailurik ez (eraztun magnetikoa aurrez instalatuta, muntatzeko zirrikitua bakarrik gordeta)

        * M9BW / M9BL = egoera solidoko etengailu magnetiko unibertsala posizioaren feedbackerako

     -- Atzizkia: etengailu magnetikoen kantitatea

        * Hutsik = 2 pcs estandarra (detektatu besarkada eta askatzeko posizioa)

        * S = etengailu magnetiko bakarra

  2. Eskaera estandarraren adibidea

    MHC2-16D-M9BW:MHC2 pibot angeluar estandarra, 16 zuloa, efektu bikoitza, 2 pieza M9BW etengailu magnetikoak, alboko ataka estandarra.

Lan-printzipioa eta oinarrizko abantaila lehiakorrak

  1. Pibot Rocker Swing Mekanismoa

     Barailuak beheko pibotearen inguruan biratzen dira. Baraila-muturrak kanpora zabaltzen dira irekitzean. Kanpo-alboko giltza egiteko ezin hobea, non pinza paraleloek interferentzia mekanikoak arriskuan jartzen dituztelako, sakonera nahikoa ez dagoelako. Swing barrutia: +30° ~ -10°.

  2. Pistoi Bikoitzeko Drive Simetrikoa

     Pintza-momentu handia sortzen du; bi barailak sinkronoki kulunkatzen dira karga orekatuarekin. Norabide bakarreko balbula integratuak, ez da abiadura kontrolatzeko osagarririk behar irekiera/itxiera abiadura doitzeko.

  3. Altuera baxuko gorputz trinkoa

     Eskema mehea, miniaturazko robotaren amaierako efektorerako eta armairu estua instalatzeko aproposa.

  4. Oliorik gabeko funtzionamendua

     Zerbitzu luzeko koipea fabrikan aurrez beteta, lehorreko iragazitako aire konprimituarekin bateragarria ziklo jarraiturako.

  5. Posizio magnetikoa detektatzeko prest

     Eraztun magnetikoa integratua, M9BW etengailuekin lankidetzan jarduteko masailezurren egoera seinalea PLCra bidaltzeko piezaren presentzia epaitzeko.

  6. Norabide anitzeko muntaketa-basea

     Pin-zuloak eta zulodun muntaketa-zuloak beheko gainazalean kokatzea; muntaketa horizontala eta bertikala onartzen da. Hedatu pertsonalizatua barailetan jar daiteke.

Zehaztapen Tekniko Orokorren Taula bateratua

Pintze-momentu-taula @0.5MPa (Unitatea: N·m)

Hautaketa-konparazioa: MHC2 Gripper angeluarra VS MHZ2 Gripper paraleloa

Urratsez urrats hautatzeko gida

  1. Eragiketa modua hautatzea

     -- 24 orduko etengabeko masa automatizazioa, estutze-momentu maximoa eskatu → D efektu bikoitza (korronte nagusia hobetsita)

     -- Prentsatze / estanpazio beroko estazioak, askapen automatikoa potentzia galtzearen ondoren pieza birrintzea saihesteko → S efektu bakarreko EZ

        MHC2 serie estandarra NC itzali eusteko motarik gabe. Elektrizitatea moztu ondoren finkatzeko iraunkorra behar bada, hautatu MHZ2-C seriea.

  2. Lan-baldintzen epaia

  ✅ Lehenetsi MHC2 baldin eta:

     -- Ekipamenduaren sakonera mugatua; Gripper lineal paraleloak markoarekin oztopatzen du bidaian zehar

     -- Alboko elikadura-prozesua, hartu pieza kanpoko zirkunferentziatik

     -- Plastikozko estalki txikietarako, botila-tapoietarako, pieza tubularretarako kanpoko finkapena

     -- EOAT robot txikiak harrapaketa trinko-mehea behar du

  ❌ Aukeratu MHZ2 ordez:

     -- Pieza birakari-momenturik gabe estutu egonkor zentratua behar du

     -- Luzapen pertsonalizatua behar da (momentua murrizteko arrisku larria)

     -- Errepikatze oso altua ± 0,01 mm derrigorrezkoa da

     -- Itzali behar da estutze iraunkorra (NC normalean itxita).

  3. Seinalea detektatzeko aukera

     -- Ekoizpen lerro guztiz automatikoa PLC piezaren identifikazioarekin → M9BW etengailu magnetikoak ekipatu

     -- Eskuzko instalazio sinplea logika automatikorik gabe → Oinarrizko eredua etengailurik gabe

Industria-aplikazioen eszenatoki tipikoak

     -- 3C Automatizazioa: plastikozko karkasak eta konektoreen kanpoko estutzea, miniaturazko osagaien muntaia

     -- Enbalatzeko Makineria: Botilen tapoien bilketa, material txikien kaxa alboko transferentzia

     -- Ikuskapen-tresneria: pieza tubular eta zilindrikoen kanpo kokatzea

     -- Mini robot amaierako efektua alboko aukeratzeko eta leku mugatu batean jartzeko

     -- Injekziorako ekipo osagarriak: mikro plastikozko piezak desmoldatzea eta biltzea

Zirkuitu pneumatiko estandarrak

  1. Zirkuitua 1: Efektu Bikoitzeko Gripper Zirkuitu orokorra

     AFC aire-zerbitzu-unitatea → 4V210 5/2 solenoide balbula → PU6 hodiak → MHC2 pinza angeluarra (M9BW etengailuak PLC sarrerara kableatuta)

  2. 2. zirkuitua: Efektu bakarreko normalean irekitako segurtasun-zirkuitua (potentzia galdu ondoren askatu automatikoa)

     -- AR presio erregulatzailea → 3V 3/2 solenoide balbula → MHC2-XXS efektu bakarreko pinza EZ

Eragiketa eta Mantentze-neurriak

     -- Instalatu AF serieko 5μm-ko doitasun-iragazkia ur gainean; pibota-juntura sartzen den hautsak blokeoa eragingo du.

     -- Minimizatu instalazioaren luzapenaren luzera; aparatu luzeagoek indar eraginkor murriztea eta piezak irrist egiteko arriskua eragiten dute.

     -- Saihestu karga astun eszentrikoa; aldebakarreko indarrak piboteen higadura bizkortzen du.

     -- Doitu masailezur-abiadura pixkanaka-pixkanaka throttle bidez; abiadura handiko eragin azkarrak piezak kaltetuko ditu.

     -- Zigilu estandarrak ez dira azido sendo, alkali eta disolbatzaile organikoekiko erresistenteak; Fluorezko gomazko zigiluaren bertsio pertsonalizatua ingurune korrosiboetarako.

Esaldi bakarreko laburpena

     SOLH MHC2 pibote angeluarra pibo pneumatikoak masailezur birakari mekanismoa hartzen du D/S funtzionamendu moduekin eta abiadura-accelerazio integratua, kanpoaldeko alboko trinkoa sakonera estuko geltokietan biltzeko, M9BW etengailu magnetikoekin bateragarria, oso erabilia botila-tapa, plastikozko karkasa eta osagai txikien alboko automatizazio ekipamenduetan, 3C automatizazio ekipamendu txikietan.
