MHW2 seriea 180°-ko kremailera eta pinoi-pintxoa pneumatikoa

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

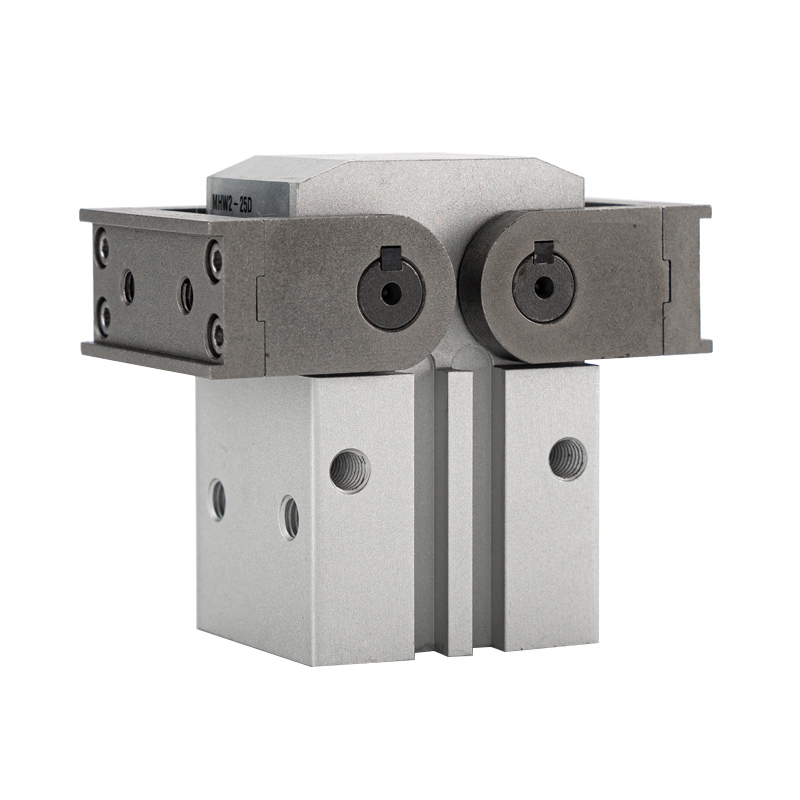

     SOLH MHW2 seriea kremailera eta pinoi bidezko 2 barailezko harrapaketa 180° irekitzeko angelua da. Nukleoaren indarguneak: engranajeen mugimendu sinkrono zehatza, 180°-ko swing angelu zabala, espazioa aurrezteko eskema, lau alboetako sentsoreak muntatzeko zirrikituak eta hautsaren aurkako eraikuntza iraunkorra. Pieza iraultzeko, kargatzeko/deskargatzeko, tamaina handiko piezak harrapatzeko eta espazio mugatuko geltokietarako oso onartua, eta angelu handiko swing gripper aplikazioetarako hautaketa nagusia bihurtzen da.

Oinarrizko Egitura eta Diseinu Ezaugarriak

     -- Lan-printzipioa: zilindroak kremailera bultzatzen du pinoia gidatzeko biraketa sinkronorako; bi barailak simetrikoki kulunkatzen dira. Engranaje sareak sinkronizazio bikaina eta estutze indar uniformea ​​bermatzen du, desbideratze desbideratzerik gabe.

     -- Swing Ezaugarria: masailezur bakoitzak 90°-ra biratzen du, aldebiko irekiera osoa 180°. Erabat irekitako barailak zilindroaren gorputzarekiko perpendikular daude, gutxieneko proiekzio-espazioa hartzen dutenak, ezin hobea saihestu mekanikoa behar duten materialak manipulatzeko.

     -- Gorputzaren diseinua: aluminio anodizatu gogor karratua, eraztun magnetikoarekin. Lau alboko (goian/behean/ezkerrean/eskuinean) sentsoreen zirrikituek M9B / A93 etengailu magnetikoen doikuntza zuzena onartzen dute, mugarik gabeko sentsoreen antolamendua.

     -- Materiala eta babesa: Oxidazio zilindro gogorra, erresistentzia handiko aleazio altzairuzko barailak eta hautsaren aurkako zigilatzeko egitura. Espazio estuak gai arrotzak sartzea saihesten du, hautsez betetako lantegiko baldintzetan errendimendu egonkorra eta bizitza luzeagoa.

     -- Funtzionamendu modua: Efektu bikoitza (D). Norabide biko zilindroaren bultzadak aurrera / atzerako engranajeen biraketa bultzatzen du masailezur ireki eta ixteko.

Ereduen Kodetze Arau osoa

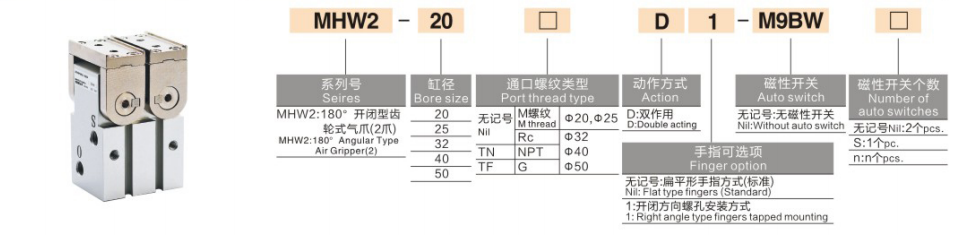

 1. Ereduaren adibidea: MHW2-32D-M9BW

  2. Eskaera estandarraren erreferentzia-adibideak

     -- MHW2-25D: Bore 25, efektu bikoitzeko oinarrizko modeloa etengailu magnetikorik gabe

     -- MHW2-40D-M9B: Bore 40, efektu bikoitza M9B etengailu magnetikoarekin hornitua

Nukleo unibertsalaren zehaztapen teknikoak (0,5 MPa hornikuntza-presioa)

Oinarrizko abantaila lehiakorrak

  1. 180°-ko swing angelu zabala eta espazioaren erabilera bikaina

     -- Masailurrak bertikalki gorputzarekiko irekiera osoan, zilindroaren proiektatutako espazioa soilik hartzen dute, estazio estuetarako egokiak eta piezak saihestea eta iraultzeko mugimendua eskatzen duten prozesuetarako.

  2. Zehaztasun handiko engranaje transmisio sinkronikoa

     -- Cremallera eta pinoiaren sareko unitateak, akats sinkronoa ≤0,1°, estutze simetriko orekatua, aldebakarreko indarrak eragindako piezak irristatzea eragozten du.

  3. 360°-ko sentsore malgua

     -- Etengailu magnetikoak lau gorputz-azaletan munta daitezke norabide guztietako posizioen monitorizazioa lortzeko, instalazio erosoa eta martxan jartzeko edozein orientaziorako.

  4. Hautsaren aurkako egitura ingurune gogorrarentzat

     -- Zigilatze optimizatua eta barruko hutsune txikiak hautsaren sarrera blokeatzen du; bizitza mekanikoa ≥5 milioi ziklo, egonkorra epe luzerako ziklo handiko ekoizpen-lerro automatizatuetarako.

 Muntatze inprimakiak eta aplikazio industrial tipikoak

  1. Muntatzeko aukerak

     -- Muntaketa horizontal axiala: muntaketa-lerroa kargatzeko eta deskargatzeko

     -- Luzetarako muntaketa bertikala: piezak iraultzeko estazioetarako altxatze bertikala

     -- Alboko alboko muntaketa: alboko lokarria ekipamendu-espazio estuetarako

  2. Aplikazioaren eszenatoki tipikoak

     -- Elektronika eta etxetresna elektrikoak: karkasak, panelak eta tamaina handiko osagaiak heldu eta irauli

     -- Automobilgintzako piezak: lanpara-etxeen, barruko apaingarrien eta galdaketa txikien garraioa

     -- Logistika eta ontziratzea: kutxak, paletak eta upel materialak maneiatzea

     -- Makina eta injekzio-moldeaketa automatizazioa: makina-erreminta eta moldeatzeko makinetako pieza handiak jasotzea

Hautaketa alderaketa: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

3 urratseko hautaketa gida azkarra

  1. Aleen hautaketa piezaren masaren arabera

     -- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg. Erreserba ≥30% kargaren segurtasun-marjina.

  2. Swing angeluaren egiaztapena

     -- Barailezur bakarreko swing angelu estandarra 90°, irekiera osoa 180°. Egiaztatu nahikoa tartea piezaren dimentsioa eta saihesteko bidaia egokitzeko.

  3. Konfigurazioaren parekatzea

     -- Posizio-seinalearen feedbacka: Erabili lau alboetako muntatzeko zirrikituak M9B serieko etengailu magnetikoekin diseinu malgua lortzeko, instalazioaren orientazioa kontuan hartu gabe.

     -- Tailer hautsez betetako ingurunea: lehenetsi MHW2 hautsaren aurkako zigilatzeko egituragatik.

Esaldi bakarreko laburpena

     SOLH MHW2 rack eta pinoia 180°-ko kulunka-pintza pneumatikoak engranajeen transmisio sinkronikoa hartzen du lau alboko etengailu magnetikoarekin eta hautsaren aurkako zigilatzearekin, karga ertaineko piezak iraultzea eta materiala maneiatzea onartzen duena; Espazio aurrezteko swing grip aproposa ontziratzeko, automoziorako eta automatizazio orokorreko espazio mugatuko geltokietarako.
