TR serie bi ardatz zilindroa | JIS estandarra zurruntasun handiko haga bikoitzeko zilindroa

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra eta oinarrizko egitura

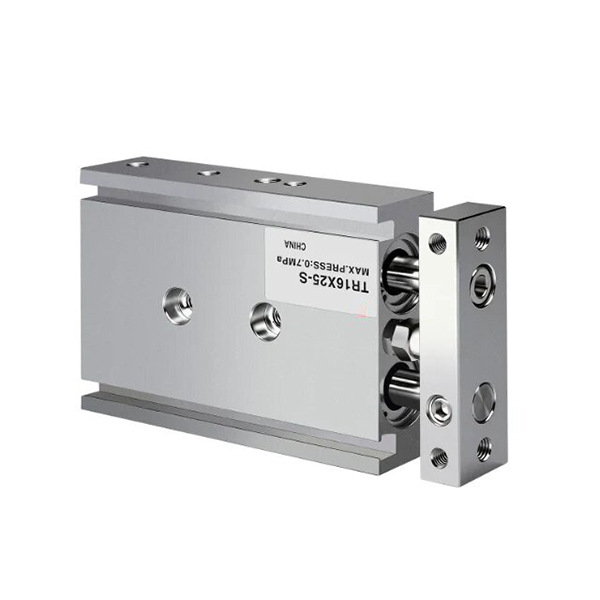

     SOLH TR seriea JIS ardatz bikoitzeko zilindro estandarra da, pistoi bakarreko haga bikoitzeko eta irristatze errodamenduen gidatzeko egitura (pistoi bikoitzeko zilindro bikoitza ez dena). Zurruntasun oso handikoa, torsioaren aurkako errendimendu bikaina eta alboko kargaren erresistentzia handia ditu, 3 alboetako muntaketa malgua eta trazuaren doikuntza zehatza onartzen ditu. Doitasun handiko gidatzeko eskakizunetarako diseinatuta, zilindro hau oso erabilia da prozesu automatizatuetan, hala nola doitasun-kokatzean, piezaren prentsaketa, materiala transferitzea eta piezak blokeatzea, automatizazio-estazio estandarentzako karga astuneko gidatzeko irtenbide fidagarri gisa balio duena.

1. Oinarrizko Egiturazko Abantailak

• Zurruntasun handiko haga bikoitz sinkronoaren egitura: Pistoi bakarraz eta bi pistoi zurrun paraleloz hornituta daude, hedatutako errodamendu-euskarrien zuhaixkekin bat datozenak. Hagaxka bikoitzeko gidatze sinkronoaren diseinuak zero desbideratze funtzionamendua lortzen du ± 0,1 ° ~ ± ± 0,2 °-ko errotazioaren aurkako zehaztasunarekin, hagaxka kulunkatzea eraginkortasunez ezabatuz eta mugimendu lineal egonkorra bermatuz.

• Buffering erregulagarria eta trazua doitzea: Gomazko talkaren aurkako goma erregulagarria den kutxa barneratua trazuaren doikuntza zehatza eta buffering leuna onartzen ditu, atzeko buffer finkoarekin lankidetzan jarduteko inpaktua, bibrazioak eta zarata murrizteko, maiz elkarren arteko lan baldintzetara egokituz.

• Muntatze malgua eta hodien diseinua: Beheko, goiko eta alboko gainazaletan muntatzeko zulo erreserbatuak 3 noranzkoko instalazio malgua egiten dute. Aukerako alde biko hodien diseinuak aire-zirkuituaren antolamendua optimizatzen du hainbat ekipamendu-egituretarako. Alboko etengailuen zirrikitu estandarrak etengailu magnetiko zuzena instalatzea ahalbidetzen du parentesi gehigarririk gabe.

• Konfigurazio magnetiko estandarra: Eraztun magnetikoa integratua (S atzizkia) trazuaren posizioa detektatzeko erabilgarri dago; Magnetikoa ez den bertsioa aukerakoa da interferentzia-sentikortasuna duten agertoki berezietarako.

2. Gako aldea vs CXS / CXSJ seriea

• TR seriea: Pistoi bakarreko haga bikoitzeko egitura, zilindro bakarreko bultzada irteera estandarrarekin, zurruntasun orokorra handiagoa eta karga astuneko desbideratze-kontrako errendimendu handiagoa, zurruntasun handiko gidatzeko eta traza luzeko karga astuneko eszenatokietarako aproposa.

• CXS / CXSJ seriea: Bi pistoi bikoitzeko barra-egitura, bultzada bikoitzeko irteera duena, marruskadura txikiagoa eta abiadura handiko funtzionamendu leunagoa duena, aproposagoa abiadura handiko hautaketa eta posiziorako eta bultzada handiko ibilaldi laburreko lan baldintzetarako.

Nukleoaren azpiserieen sailkapena (hagatz mota eta muntatze estiloa)

TR serieak oinarrizko hiru azpieredu hartzen ditu, instalazio unibertsal estandarrak, aldebiko sinkronoak eta ultra-tripaktuak, automatizazio dibertsifikatutako diseinu-eskaerak betetzeko.

Ereduen izendapen-arau osoa

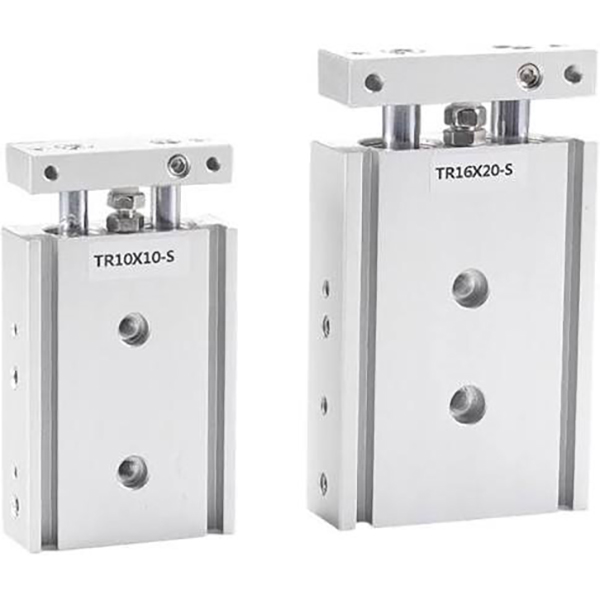

Ereduaren adibidea: TR20×50S

1. Izen-kodearen definizioa

1. Serie Kodea: TR (hastaka bakarra estandarra) / TRW (hastaka bikoitza) / TRJ (mota trinkoa)

2. Bore Tamaina: 6 / 10 / 16 / 20 / 25 / 32 mm (JIS zundaketen barruti estandar osoa)

3. Trazu estandarra: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (gehienezko ibilbidea: 200 mm)

4. Eraztun magnetikoaren konfigurazioa: S = eraztun magnetikoa integratua (etengailu magnetikoa munta daiteke, estandar lehenetsia); No S = mota ez-magnetikoa (berezi pertsonalizatua, gutxitan erabiltzen da)

5. Portu hari mota: PT (Rc) haria lehenetsia; aukerako G haria (G atzizkia) / NPT haria (T atzizkia)

6. Etengailu magnetikoa: Aukerako D-M9B, D-A93, CS1-J, CS1-G eta beste modelo unibertsalak, zuzenean alboetako erreserbatutako zirrikituetan euskarririk gabeko ildoetan instalatuta.

Arau Orokorreko Parametro Teknikoak

(Proba baldintza estandarrak: 20 ℃ tenperatura normala, aire lehorra)

• Eragiketa modua: Efektu bikoitzeko pistoi bakarreko gidatzea

• Laneko presioaren barrutia: 0.15~1.0MPa (φ6 zuladura: 0.2~1.0MPa)

• Froga Presioa: 1,5 MPa

• Giro-tenperatura: -20 ℃ ~ 70 ℃ (izotz gabeko ingurune eragilea)

• Eragiketa Abiadura: 30~500mm/s

• Errotazioaren aurkako zehaztasuna: ± 0,1° (zuzendura ≥16mm, doitasun handikoa); ±0,2° (φ6/φ10 zulo txikiak)

• Buffer modua: Aurrealdeko goma erregulagarria talkaren aurkako pad + atzeko gomazko buffer finkoa (ez dago aire buferen aukerarik)

• Hodiaren Portuaren Tamaina

￮ φ6 / φ10: M5×0,8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Muntaketa eta kanalizazioa: 3 alboetako muntaketa (behea / goikoa / alboa), aukerako alde biko hodien diseinua diseinu malgua egokitzeko

Bultzada eta Tentsioaren Datu teorikoak (@0.5MPa, Unitatea: N)

Pistoi bakarreko egitura zilindro bakarreko bultzada irteera estandarrarekin, egonkorra eta fidagarria gidatzeko eszenatoki astunetarako

Hautaketa azkarraren gida

1. Bultzada eta zurruntasun eskaria: Aukeratu CXS/CXSJ bultzada bikoitzeko irteera eta abiadura handiko hautaketa eta leku egiteko zereginetarako; hautatu TR seriea zurruntasun handiko gidatzeko, karga astunentzako erresistentziarako eta traza luzeko funtzionamendu egonkorra lortzeko.

2. Instalazio Espazioaren Egokitzapena: Nahiago CXSJ espazio estu ultra-trinkorako, CXS ohiko espazio trinkorako eta TR espazio estandarra eta traza luzeko karga astuneko eszenatokietarako.

3. Hagaxka mota hautatzea: Hartu TR estandarra muturreko hagaxka norabide bakarreko mugimendu linealetarako; aukeratu TRW bikoitzeko hagaxka aldebiko muntatzeko eta bi norabideko ekintza sinkronorako.

4. Posizionamendua detektatzeko konfigurazioa: Hautatu S atzizkia eraztun magnetiko barnearekin (TRxx×xxS) trazuaren posizioa hautematea behar bada.

Esaldi bakarreko laburpena

     SOLH TR serieko JIS ardatz bikoitzeko zilindro estandarrak zurruntasun handia, errotazioaren aurkako errendimendu zehatza eta alboko kargaren erresistentzia handia eskaintzen ditu, hagaxka mota ezberdinekin eta bertsio trinkoekin eskuragarri, zehaztasun handiko gidatzeko, traza luzeko eta karga astuneko kokapen automatikorako eta transferentziarako soluzio hobetsia izanik.
