VM1 (VM100) Serie Mini 2/3 Portuko Poppet Balbula Mekanikoa

Marka: SOLH by Richge Technology

 Produktuen Posizionamendua

     VM1 (VM100) serie miniaturazko 2/3 atakako poppet balbula mekaniko bat da, SMC jatorrizko modeloekin guztiz truka daitekeena. Poppet zigilatzeko egitura fidagarria hartzen du eskema arin ultra trinkoarekin, hutsean eta presio positiboa estaltzen dituen funtzionamendu-presio sorta zabalarekin eta eragingailu-buru trukagarri ugariekin. Oso erabilia ekipamenduaren posizioa detektatzeko, trazu mugaren sentsazioa, eskuzko jog eragiketa eta aire-zirkuitu txikia makineria automatizatu trinkoan pizteko.

Oinarrizko zehaztapen teknikoak (VM100 / VM1 seriea)

  1 Oinarrizko Parametroak

     -- Zirkuitu motak: 2 ataka (NC / NO), 3 ataka (N.C. / N.O.)

     -- Egitura: ekintza zuzeneko poppet mota, zigilatzeko errendimendu estuarekin

     -- Aplikatu daitekeen fluidoa: aire konprimitua, gas geldoa

     - Funtzionamendu-presio-tartea: -100kPa ~ 1.0MPa (hutsean bateragarria)

     -- Tenperatura giroa eta ertaina: -5 ~ +60 ℃ (barneko izotzik gabe)

     -- Portu hariaren tamainak: M5, Rc1/8 (NPT1/8 eta G1/8 aukerakoa)

     -- Fluxu-ahalmena: Cv=0,11, sekzio-eremu eraginkorra 2,5 mm²

     -- Pisu garbia: alboko ataka bertsioa 60g, beheko ataka bertsioa 67g (ultra arina)

     -- Hodien diseinu-aukerak: alboko ataka, beheko ataka

     -- Lubrifikazio-eskakizuna: lubrifikaziorik gabeko funtzionamendua

  2. Dimentsio orokorrak

     -- Alboko ataka eredua: 11 × 36 × 16 mm

     -- Beheko portuaren eredua: 11 × 28 × 25 mm

 Zirkuituaren definizioa eta lan-logika (3 ataka / 2 ataka)

   1. 3 ataka mota (VM13x, ezagunena)· 1 portua (P): aire hornidura sarrera

     -- 2 Portua (A): Kontrol-irteera

     -- 3. Portua(R): Ihes-ataka

     -- Normalean itxita NC: Aktibatu gabe → P moztuta A-tik, A R-ra konektatuta

     -- Normalean irekita EZ: Aktibatu gabe → P A-ra konektatuta, A R-tik moztuta

   2. 2 ataka mota (VM12x)

     -- Porta 1(P): Fluido sarrera

     -- Portua 2(A): Kontrol-irteera

     -- Normalki itxitako logika: airearen pasabidea sakatzean irekitzen da, askatu ondoren mozten da

Eragingailuen buru trukagarrien sorta osoa

 1. Oinarrizko ploter zuzen mota

     -- VM130 / VM120: 4,8 mm-ko ibiltarte estandarra

     -- VM130U / VM120U: 2,5 mm-ko trazu laburreko plunger

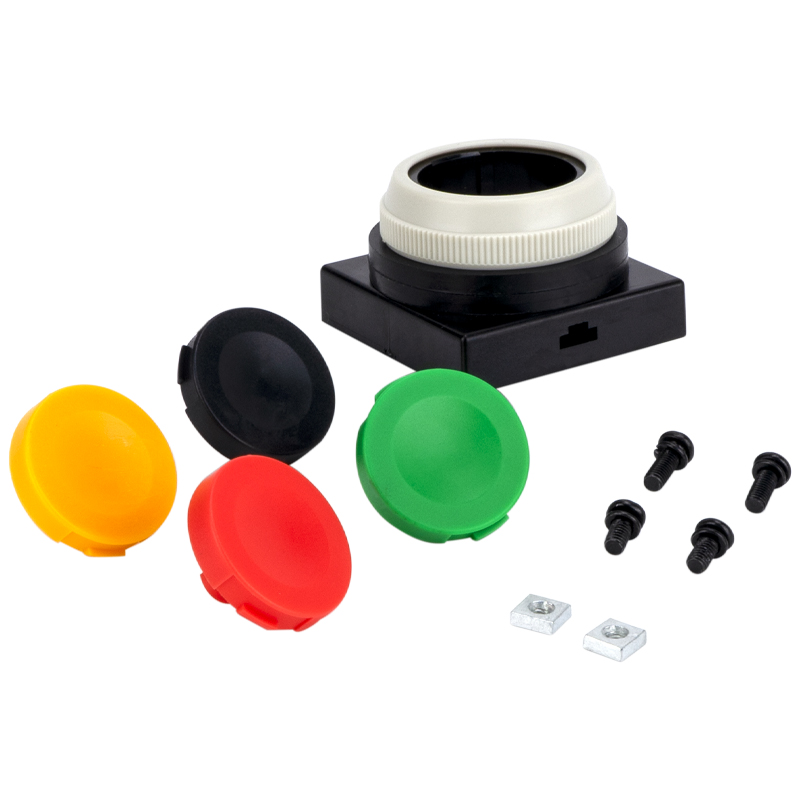

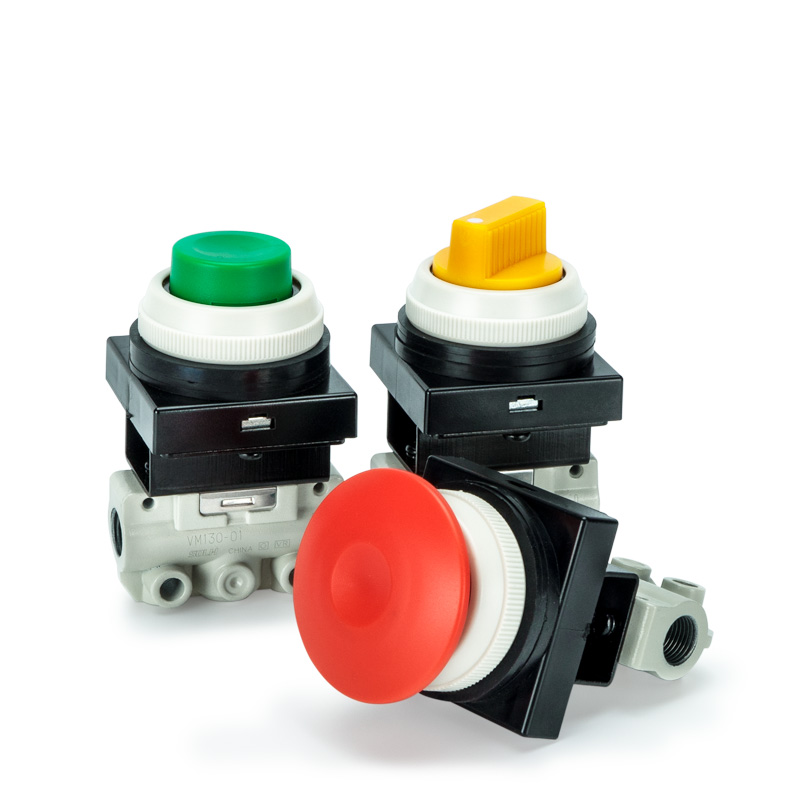

 2. Pultsadore mota (Eskuzko Jog Eragiketa)

     -- VM132 / VM122: Pultsagailu estandar laua

     -- VM132Y / VM122Y: perretxiko buru hori larrialdietarako geldialdirako eta ikusgarritasun handiko

     -- VM132G / VM122G: adierazle berdea sakagailu

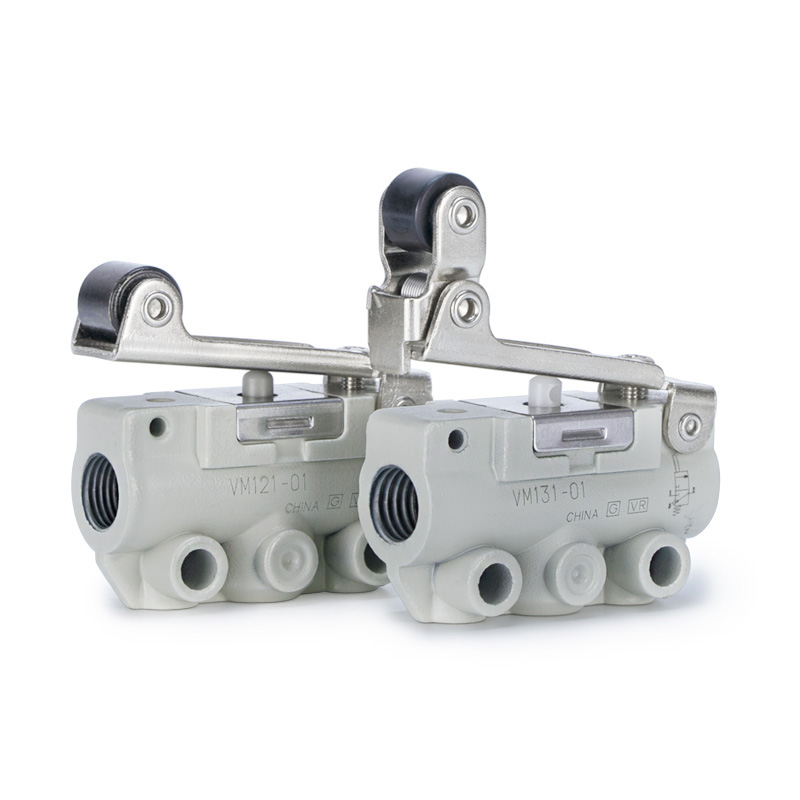

  3. Arrabolaren palanka mota (traza eta muga hautematea)

     -- VM131 / VM121: arrabolaren palanka zuzen estandarra

     -- VM131U / VM121U: Bidaia laburreko arrabolaren palanka

     -- VM133 / VM123: norabide bakarreko errebotearen aurkako arrabolaren palanka

  4. Aukerako Eragingailu Gehigarriak

     Bisagra palanka, txandakako palanka, blokea daitekeen botoi birakaria eta abiarazle-buru pertsonalizatuagoak

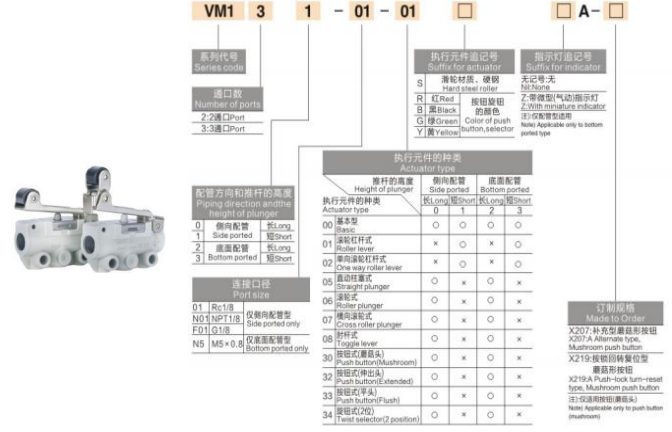

 Eredu Kodearen Azalpena

  1.  (Adibidea: VM131-01-01A)

     -- VM131: 3 atakako zirkuitua + arrabolaren palankako eragilea

     -- 01: Portuaren hariaren kodea (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: alboko atakaren diseinua (02 = beheko atakaren diseinua)

     -- Atzizki kodea: A=estandar; Y=perretxiko horia; G=botoi berdea; U=ibilbide laburra

  2. Eredu Estandar Amankomunak

     -- VM131-01-01A: 3 atakako arrabolaren palanka, Rc1/8, alboko ataka (erabiliena)

     -- VM132-M5-00A: 3 atakako sakagailu laua, M5 haria, beheko ataka

     -- VM130U-01-N01Y: 3 ataka laburra, NPT1/8, perretxiko horia larrialdi-burua

Oinarrizko produktuaren abantailak

     -- Ultra txikia eta ultra arina: 60 g baino ez 11 mm-ko zabalera estuarekin, ezin hobea makina barne barneratzeko eta panel trinkoak pilatzeko instalaziorako.

     - Presio-barruti unibertsal zabala: 1.0MPa-ko presio positiboarekin bateragarria da erabilera anitzeko zirkuituaren kontrolerako.

     -- Popet zigilatzeko egitura iraunkorra: airearen estankotasun bikaina, bizitza luzea eta hautsa kutsatzeko erresistentzia handia

     -- Hoditeria eta muntaketa malgua: alboko / beheko ataka aukerak, alboko muntaketa, beheko muntaketa, aukerako euskarri oinarria (VM1-B)

     -- Lubrikaziorik gabeko diseinua: mantentze-kostu baxua eta aire garbiaren funtzionamendua

     -- Eragingailuen zorro osoa: eskuzko jog, trazu muga, segurtasun larrialdi geldialdia eta abiarazle mekanikoen lan-eszenatoki guztiak betetzen ditu

Aplikazioaren eszenatoki tipikoak

     -- Makinaren ibiltarteko etengailuak: zilindroaren ibilbide osoko posizioaren feedback-a hautematea

     -- Eskuz jog eta ekipoa martxan jartzea: paneleko sakagailuaren eskuzko probako aire-zirkuituak

     -- Segurtasun-blokeoa eta larrialdi-gelditzeko begiztak: perretxiko-buruko eragingailu horia makinaren segurtasunerako

     -- Mini-jillak eta finkatzeko tresnak: estutu / askatu kommutazio pneumatikoa

     -- Hutsaren kontrol-zirkuituak: -100kPa huts-egoeran dagoen kommutazio egonkorra

     -- Automatizazio-ekipo orokorrak: abiarazte mekanikoko aire-seinalea eta posizioaren feedback-zirkuituak

Esaldi bakarreko laburpena

     SOLH VM1 miniaturazko poppet-balbula mekanikoak 60 g-ko gorputz trinko ultra arina du, zigilatze fidagarria, hutsune osoa ~ 1.0MPa funtzionamendu-barrutia, albo/beheko ataka bikoitzeko diseinua eta eragingailu buru trukagarriak dituena, ekipo automatizatu txiki guztientzat abiarazle mekaniko hobetsia den aire-kontrol-balbula gisa balio duena.
