AC serie pneumatikoen FRL bi unitate konbinatua

AC Serie Pneumatic FRL Bi Unitate Konbinatua | AF+AR Aire-iragazkia eta erregulatzailea Aire iturria tratatzeko unitate integratua

Marka: SOLIH by Richge Technology | Aire Iturburu Pneumatiko Industrialaren Tratamendu Muntaia estandarra

1. Produktuen ikuspegi orokorra

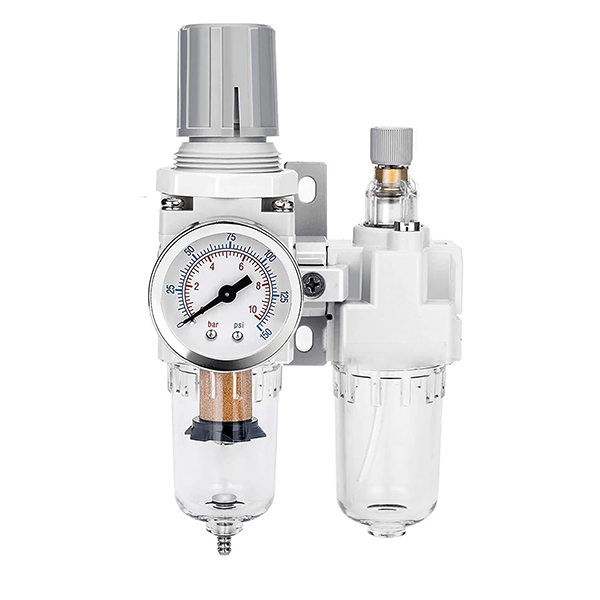

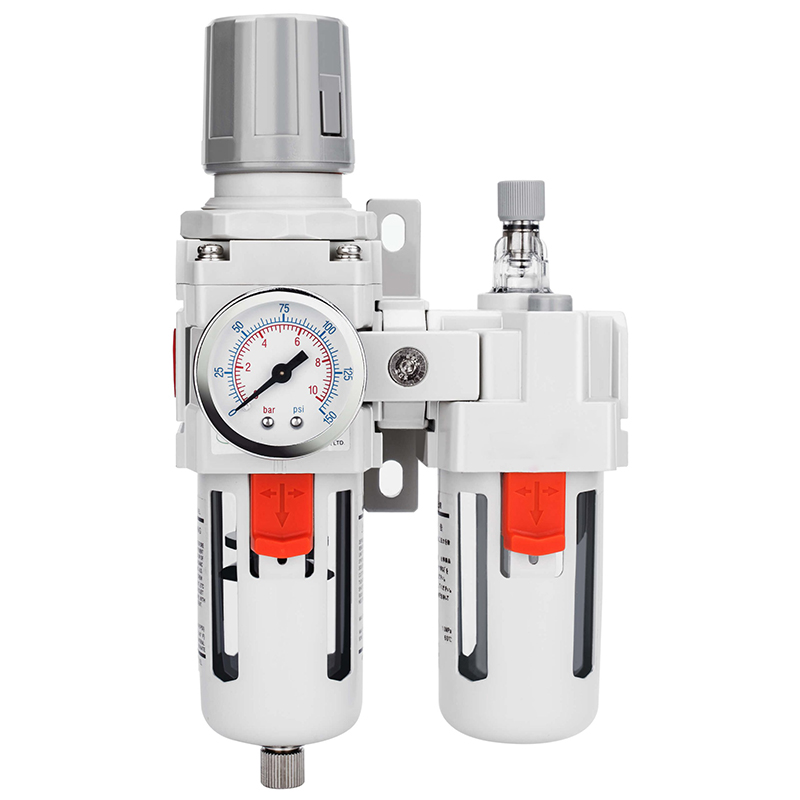

     SOLIH AC seriea abi unitateko aire iturri pneumatikoen tratamendu konbinazio integratua, AF aire-iragazkia eta AR presio erregulatzailea muntaketa modular batean konbinatuz. Instalazio bakarrean aire konprimituaren arazketa profesionala eta presio erregulazio egonkorra osatzen ditu, hezetasuna, hautsa eta partikularen ezpurutasunak eraginkortasunez kentzen dituen sistemaren lan-presioa etengabe mantenduz. Egitura integratua, espazioa aurrezteko instalazioa eta mantentze soila dituena, ekipo pneumatiko automatikoentzako konfigurazio estandar nagusiena da, ezin hobeto egokia da konpresoreen eta hainbat eragingailu pneumatikoen aurreko aire-iturriaren girotzeko.

2. Produktuen Posizionamendua

  AC Bi Unitate Konbinazioa = AF Ura eta Hautsa Iragazkia + AR Presio Egonkortzea eta Murriztea

     Aire konpresoreen atzeko muturrean instalatuta dago, aire iturri primarioa garbitzeko eta presio zehatza kontrolatzeko. Automatizazio industrialeko sistema pneumatikoetarako muntaia estandar unibertsala da, oliorik gabeko ekipo garbietan eta zirkuitu pneumatiko orokorren egonkortze eszenatokietan oso erabilia.

3. Serie osoko eredua eta fluxuaren kalifikazioa

4. Oinarrizko Zehaztapen Teknikoak

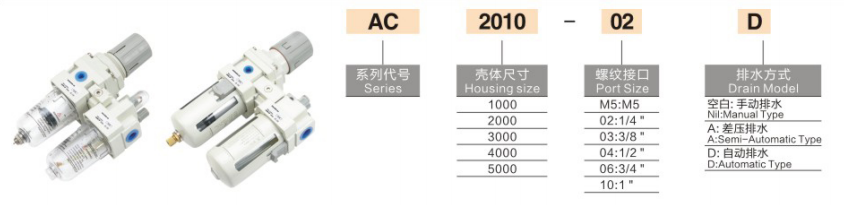

5. Ereduaren Kodeketa Arauak eta Azalpena

     • AC2010-02: 2 unitateko aire iturri konbinatua, 2000 tamaina, Rc1/4 ataka, eskuzko drainatze estandarra

     • AC4010-04D: 2 unitateko aire iturri konbinatua, 4000 tamaina, Rc1/2 ataka, drainatze automatikoa

     • AC3010-03G: 2 unitateko konbinazioa, doitasun handiko presio-neurgailuarekin

  Atzizkiaren definizioa

     • Atzizkirik ez: Eskuzko hustubidea (modu estandar errentagarria)

     • -D: Hustuketa automatikoa (24 orduko etengabeko funtzionamenduko ekipoetarako)

     • -G: Presio-neurgailuz hornitua, presio bisuala doitzeko

6. Egiturazko ezaugarriak eta produktuaren abantailak

     • Diseinu Modular Integratua: Iragazki eta erregulatzaileen egitura integratuak pieza bakarreko instalazioa eta desmuntatzea lortzen du, kanalizazioen lekua asko aurrezten eta tokiko diseinua eta eguneroko mantentze-lana erraztuz.

     • Uraren bereizketa eraginkorra eta zerbitzu-bizitza luzea: Aurrealdeko etapa zentrifugoen zurrunbiloen bereizketak ur-laino handiak eta ezpurutasunak modu eraginkorrean kentzen ditu, iragazkien elementuaren karga murrizten eta 5μm-ko doitasun-iragazkiaren elementuaren bizitza iraupena luzatuz.

     • Presio-irteera egonkorra eta erantzun azkarra: gainezka motako presioa erregulatzeko egiturak presio-erantzun sentikorra eta beheranzko presio egonkorra bermatzen ditu, ekipoen funtzionamenduan presioaren gorabeherak eraginkortasunez saihestuz.

     • Eragiketa okerren aurkako autoblokeatzeko egitura: Knob autoblokeatzeko presioa erregulatzeko diseinuak ekipoen bibrazioak edo ustekabeko ukipenek eragindako presio-noraeza saihesten du, epe luzerako sistema pneumatikoen parametro egonkorrak bermatuz.

     • Ur-maila bisuala kontrolatzea: Babes-estalkia duen PC-ko ur-ediki gardenak ur-mailaren denbora errealeko ikusmen-behaketa egiten du, iragazketa-kalitateari eta beheranzko osagaiei eragiten dien ur gehiegizko metaketa saihestuz.

     • Doako bertsio berritzea eta hedapena: Interfaze modular estandarrak AL olio mistoarekin zuzeneko splicing onartzen du, hiru unitateko FRL muntaketa oso batera eguneratuz zirkuitu pneumatiko lubrifikatuetarako.

7. Aplikazioaren eszenatoki tipikoak

     • Automatizazioa Industri Ekipamendua: Aire iturriaren aurretratamendua makina automatizatuetarako, makina-erremintetarako, beso robotikoetarako eta doitasuneko automatizazioko produkzio-lerroetarako.

     • Industria Arinak Pipeline Ekipamendua: Elektronika, ontziratzeko, inprimatzeko, ehungintzako eta muntaketa kateetako sistema pneumatikoetarako arazketa egonkorra.

     • Osagai pneumatikoen babesa: Zilindroen, balbul solenoideen eta erreminta pneumatikoen aurreko iragazketa eta presio egonkortzea, higadura eta hutsegite tasa murrizteko.

     • Aire-iturrien tratamendu zentralizatua: Airearen arazketa nagusia eta presioa erregulatzea fabrikako tailerreko aire-hodi nagusietarako, aire iturriaren kalitate orokorra hobetzeko.

8. Eguneroko mantentze-lanak

     • Drainatze erregularra: xukatu metatutako ura edalontzian aldizka, uraren maila abisu-lerroaren azpitik dagoela ziurtatzeko eta ur likidoa beherako zirkuituan sar ez dadin.

     • Iragazki elementuen ordezkapen puntuala: Ordeztu iragazkia berehala presio diferentziala nabarmen igotzen bada; ohiko ordezkapena 6-12 hilabetez behin iragazketa-errendimendu optimoa mantentzeko.

     • Instalazio estandarra: Instalatu bertikalki gorputzeko aire-fluxuaren geziari jarraikiz, uraren bereizketa normala eta presioa erregulatzeko eraginkortasuna bermatzeko.

9. FRL Bi unitate eta hiru unitate hautatzeko jarraibideak

     • AC bi unitate (iragazkia + erregulatzailea): Egokiaoliorik gabeko eta garbi ekipo pneumatikoak, hala nola, doitasun-ekipo elektronikoak, huts-sistemak eta oliorik gabeko zilindroak.

     • AC hiru unitate (iragazkia + erregulatzailea + lubrifikatzailea): Olio-kopurua behar duten ohiko zilindro pneumatikoetarako, motor pneumatikoetarako eta osagai pneumatiko mugikorretarako egokia.

Esaldi bakarreko laburpena

     SOLIH AC serieko bi unitateko konbinazioak eraginkortasun handiko airearen iragazketa eta presio-egonkortze zehatza integratzen ditu, instalazio modularra, noraezearen aurkako presio erregulazioa eta ur-mailaren ikusmenaren monitorizazioa dituena, sistema pneumatiko automatiko industrialetarako aire-iturri estandar eraginkorrena eta erabilgarriena da.
