AF800 / AF900 seriea Edukiera handiko fluxu handiko aire-iragazkia

Marka:SOLH Richge Technology-ren eskutik

Produktuen ikuspegi orokorra

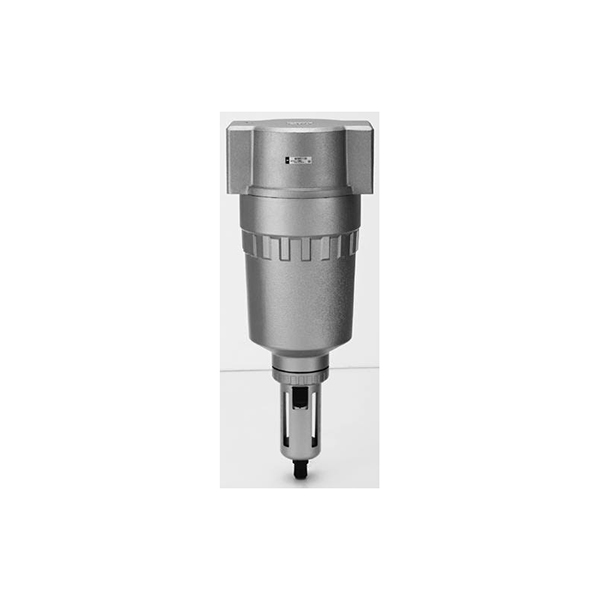

     SOLH AF800 eta AF900 kalibre handiko potentzia handiko kanalizazioko aire-iragazkiak dira, guztiz dimentsioak eta errendimenduak SMC jatorrizko AF800/AF900-rekin trukagarriak. Aire-konpresorearen aire iturri nagusirako, ekoizpen-lerro osoko aire-hornidura zentralizatuko eta balbula anitzeko uharteko fluxu handiko sistema pneumatikoetarako diseinatua. AF200/300/400 aire-zerbitzu-unitate txikien aldean, fluxu-kanala handiegia, tratamendu-emaria ultra-altua eta ura biltzeko ontzi handia dute.

     Zentrifugoki bereizten ditu ur kondentsatua, herdoila eta hautsaren ezpurutasunak aire konprimituaren barnean, beheranzko solenoide balbulak, zilindroak, hutseko kanporatzaileak eta eragingailu pneumatiko handiak guztiz babestuz, linea pneumatiko osoaren porrot-tasa asko murriztuz.

Bi zehaztapen osoa:

   1.  AF800: fluxu ertain handia, G1¼ / G1½ (1,25 / 1,5 hazbeteko) ataka

   2.  AF900: kanalizazio-iragazki nagusi handia, G2 ataka (2 hazbete)

     Aukerako osagarriak: Eskuzko hustuketa / flotagailu automatikoko hustuketa, gradu anitzeko iragazkien elementua, PC gardena / metalezko ontzirik eztanda egiteko. Makina-erreminta multzoekin, litiozko bateria ekoizteko lerroekin, margoketa-tailerrekin eta potentzia handiko aire-iturri eskaria duten ekipamendu kimiko osoekin bat dator.

Ereduen Kodetze Arau osoa

   Eskaera-kode osoaren formatua: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Ahalmen handiko aire-iragazkientzako serie kodea

    2. F12 / F16 / F20: Portuaren hariaren tamaina

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Erdiko atzizkia: Drain mota

     -- Hutsik: eskuzko hustubide estandarra

     -- AD47: NC normalean itxita dagoen flotagailu automatikoko hustuketa (PC ontzirako, ez dago aire-ihesik ekipoa itzali ondoren)

     -- AD48-6: normalean irekita dagoen flotagailu automatikoko hustuketa EZ (nylon metalezko ontzirako, etengabeko drainatze automatikorako)

   4. Amaiera atzizkia: Ur-ontziaren material aukera

     -- Hutsik: PC-ontzi garden estandarra + talkaren aurkako babes-estalkia metalikoa

     -- M: Herdoilaren aurkako metalezko katilu likido-maila behatzeko leihoarekin (hautsez, koipetsu eta kanpoko ingurune gogorretan)

     -- MG: Metalezko katilua likido-maila-neurgailu integratua duen ur-bolumena urrutiko behatzeko

   5. Iragazki elementuen zehaztasuna pertsonalizagarria:

     -- 5μm estandarra; aukerako 2μm doitasun handiko, 10/20/40/70/100μm iragazki lodia

Nukleo Unibertsalaren Zehaztapen Teknikoen Taula

Barne Egitura eta Iragazte-lan-printzipioa

  1. Etapa 1: Ura Bereizte Zentrifugoaren Gida Egitura

     -- Aire-fluxua abiadura handian biratzen du ukitzaileen norabidean; Indar zentrifugoak kondentsatutako ur likidoa, olio-tanta eta herdoil-partikula handiak botatzen ditu katiluaren barruko hormara, grabitatearen ondorioz hondoan finkatzen direnak. Kutsatzaile likidoen % 95 baino gehiago aurrez bereizten dira iragazkien elementuen karga murrizteko eta ordezkapen-zikloa luzatzeko.

  2. 2. etapa: geruza anitzeko zuntz iragazkien elementua

     -- Deshidratazio zentrifugoaren ondoren aire konprimitua geruza anitzeko zuntz iragazkien kartutxotik igarotzen da hauts solido txikiak eta olio aerosol partikula finak atzemateko. 2μm-ko zehaztasun handiko bertsioak aire-iturri ultra-garbia eskaintzen du zehaztasun proportzionaleko balbula eta huts-zirkuituetarako.

  3. Ura zipriztintzen den ontziaren gainean txertatutako partizioa

     --  Ur likidoa hondoan isolatzen du, aire-fluxuak aire garbiko hodietan ur likidoa bigarren mailako garraiatzea ekiditeko.

  4. Ur-ontzi desmuntagarria + Hustuketa-muntaia

     Hustuketa-balbula behealdean integratua drainatze-soluzio birekin:

     -- Eskuzko hustuketa: sakatu beheko botoia pilatutako ura eskuz isurtzeko

     -- Flotatzailearen drainatze automatikoa: flotagailua igotzen da ura atalasea iristen denean drainatzea automatikoki irekitzeko, etengabeko ekoizpen-lerroetarako arretarik gabeko funtzionamendua.

   5. Gogor anodizatutako aluminiozko aleazioko gorputz nagusia

     -- Fluxu zuzeneko kanal handia, aire-fluxuaren erresistentzia oso baxuarekin, aire-hornidura egonkorra, presio-jaitsiera nabarmenik gabe.

     -- fluxu handiko karga; olioaren aurkako eta korrosioaren aurkako gainazaleko tratamendua.

Aukerako osagarriak eta materiala aukeratzeko gida

   1. Hiru ur-ontzi aukera

   1.1 PC-ontzi garden estandarra (fabrikako lehenetsia)

     -- Abantaila: denbora errealean ikusizko ur-mailaren behaketa, talkaren aurkako metalezko zorroz hornitua, tailerreko burdina-hondakinek haustea saihesteko. Barruko ekoizpen-lerro automatizatu arruntetarako egokia.

   1.2 Nylon metalezko ontzi babeslea (M atzizkia)

     -- Abantaila: inpaktu erresistentzia handia, mozteko fluidoa eta UV eguraldiaren erresistentzia, hauskor pitzatzeko arriskurik ez. Aproposa hautsez betetako koipe-pintura eta tenperatura altuko makina-erremintaren lan baldintza gogorretan.

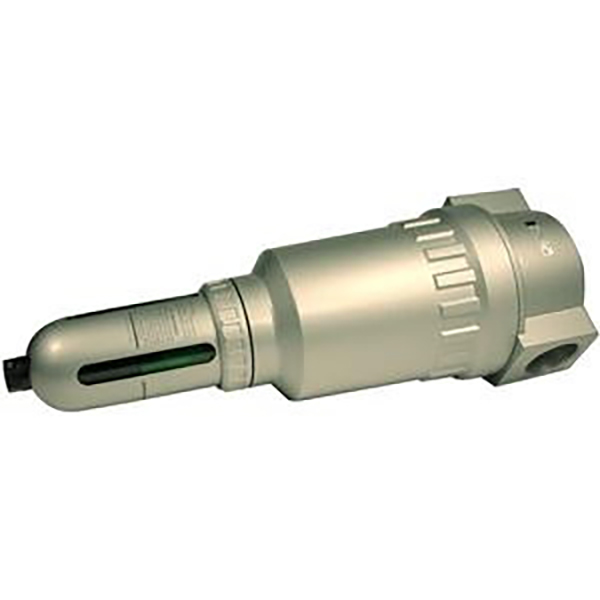

   1.3 Metalezko ontzia likido-maila-neurgailuarekin (MG atzizkia)

     -- Kanpoko behaketa-leihoa metalezko gorputzean, ur-bolumen irakurgarria argiz babestutako leherketa-frogako ingurune itxietarako, hobetsi produktu kimiko eta leherketa-frogarako tailerretarako.

   2. Bi Auto drainatze ereduen konparazio taula

  3. Elementu iragazkien zehaztasun hautapen gida

     -- 5μm-ko iragazki estandarra: Unibertsala makina-erreminta, zilindro eta solenoide balbula gehienetarako, kostuen errendimendu onena

     -- 2μm-ko zehaztasun handiko iragazkia: hutseko kanporatzaileak, doitasun-erreguladore proportzionalak, aire-zirkuitu garbiak 3C elektronika ekoizteko lerroetarako

     -- 10 ~ 100 μm iragazki lodia: aurre-iragazki nagusia aire-konpresorearen irteeran beheranzko doitasun-iturriaren osagaiak babesteko

Oinarrizko produktuen abantaila lehiakorrak

   1. Zulo handiko fluxu ultra-baxuko erresistentzia

     -- 1,25/1,5/2 hazbeteko balbula zuzeneko gorputza AF serie txikiak baino fluxu-sekzio askoz handiagoa duena. Presio gutxieneko murrizketa zilindro anitzeko eta balbula anitzeko uharteen ekintza sinkronoan, irteerako bultzada egonkorra ekipo guztientzat.

   2. Ahalmen handiko ura biltegiratzeko ganbera

     -- 45 cm³-ko bolumen handiko kaikuak maiz drainatze-maiztasuna murrizten du, ezin hobea aire-konpresorearen kanalizazio nagusian iragazketa zentralizatua egiteko.

  3. Lan baldintza gogorren estaldura osoa

     -- PC/metalezko leherketa-frogako ontzi gardenaren doako aukeraketa, barruko, kanpoko, hautsez betetako eta leherketa-froga kimikoko inguruneetarako aplikagarria.

  4. Linea osoko aire-iturriaren irtenbide osoa parekatua

     -- AR800/AR900 fluxu handiko presio erregulatzailearekin eta AL800/AL900 olio-laino-lubrikagailuarekin konbina daiteke AFC bi unitateko / AC hiru unitateko ahalmen handiko aire-zerbitzuaren muntaia, aire iturri nagusia prozesatzeko unitate osoa osatzeko.

  5. Inportatutako markekin guztiz trukagarria

     -- Muntatzeko dimentsio koherentea, hariaren zehaztapena eta elementu iragazkien tamaina nazioarteko marka nagusiekin. Aire-konpresorearen kanalizazio nagusia berritzeko zuzeneko ordezkapena hodiak edo euskarriak aldatu gabe.

  6. Mantentze baxua eta zerbitzu-bizitza luzea

     -- Aurrebereizketa zentrifugoak iragazkien elementuen kutsadura abiadura moteltzen du; iragazki-kartutxoa desmuntatu, garbitu eta berrerabili daiteke kontsumigarriak ordezkatzeko kostua murrizteko.

Aire-iturburuen bat etortzeko soluzio oso estandarrak

  1. 1. irtenbidea: Astuneko Ekoizpen Lerroa Aire Iturburu Nagusia 3 Unitateko Muntaketa

     -- Aire konpresorearen irteera → AF900-F20 iragazkia + AR900 erregulatzailea + AL900 lubrifikatzailea (AC900 hiru piezako unitatea) → PA nylonezko hodiaren adar nagusia → 4V balbula uharteak, MSQ mahai birakari zilindroak, 4F oinezko funtzionamendu kontsolak geltoki bakoitzean

  2. 2. irtenbidea: Oliorik gabeko bi unitateko muntaketa, litiozko bateria eta pintura lantegietarako leherketa-frogak

     -- Aire-konpresorearen kanalizazio nagusia → AF800-F16 metalezko katilu iragazkia + AR800 erregulatzailea (AFC800 bi unitate, lubrifikatzailea kendu) → 50-VFE/50-VPE leherketa-frogako solenoide balbulak + ZU huts-hutseko kanporatzailea harrapatzeko estazioak

  3. 3. irtenbidea: Makina Erreminta Kluster Txikien Aire Hornikuntza Zentralizatua

     -- AF800-F12 (G1¼) fluxu handiko iragazkia → Bide anitzeko PU/PA kanalizazio nagusia hainbat makina-erreminta hornitzen ditu 3F oin-balbulekin, SC zilindro estandarrekin eta C110 aire-kolpe-pistolekin

Industria-aplikazioen eszenatoki tipikoak

     -- CNC makina-erreminta multzo handiak, estanpazio astuna eta errematxaketa ekipamendu aire iturri nagusia

     -- Litiozko bateria estaldura, zelulen muntaketa leherketa-froga automatizatuko produkzio-lerroak

     -- Ibilgailuen ibilgailuen margoketa, tinta eta hautsaren aurkako tailerrak

     -- Paketatze-lerro handiak, sailkatze logistikoa estazio anitzeko aire-hornidura zentralizatua

     -- Hodi kimikoen balbula kontrol automatikoa, ekipamendu pneumatiko osoa onartzen duen petrolioa eta gasa

     -- Aurre-iragazki nagusia aire-konpresoreen gelaren ostalari sarreran beheranzko doitasuneko aire-iturriaren osagaiak babesteko

Hautaketa eta funtzionamenduaren zehaztapenen oharrak

  1. Fluxua aukeratzeko araua

     -- Hodi bakarreko zilindroen eta balbulen uharteen aire-kontsumo osoa 6000 L/min gainditzen bada, AF800 hautatu behar da; 12000 L/min baino gehiago aukeratu AF900. AF200/300 txikiak ezin du fluxu handia jasan, eta presio-jaitsiera larria eta zilindroaren bultzada nahikoa ez dira eragiten.

  2. Bola aukeratzeko lerro gorria

     -- Debekatuta dago margotzea, ebaketa fluidoen ingurune koipetsua, kanpoko aire zabalekoa eta leherketa-kontrako eremuak PC-ko ontzi garden estandarra erabiltzea. M/MG metalezko bertsiora aldatu behar da kolpearen ondoren pitzadurak eta ur-ihesak eragindako segurtasun arriskuak ekiditeko.

  3. Hutseko zirkuituetarako derrigorrezko araua

     -- Hutsean harrapatzeko ekoizpen-lerroek AFC bi unitateko muntaia (lubrikatzailerik gabe) soilik hartzen dute. AL olio-lainoko lubrifikatzailea ezin da seriean konektatu, ZU/ZB hutseko kanporatzaileen olio lubrifikatzailea blokeatzeko toberak saihesteko.

  4. Instalazioaren Norabide Araua

     -- IN/OUT aire-fluxuaren gezia balbula gorputzaren gainean inprimatuta, instalatu zorrozki geziaren sarreraren norabidea jarraituz; ur-ontziak bertikalki beherantz begira egon behar du kondentsatutako uraren likidazio eta bilketa normala bermatzeko.

  5. Mantentze Zikloaren Baldintzak

     -- PC-ontzia: egiaztatu pilatutako ura egunero; drainatze automatikoko modeloak astero ikuskatu flota blokeatzea

     -- 5μm-ko iragazki-elementu estandarra: garbitu 30 egunetik behin, ordezkatu 15 egunetik behin hauts baldintza handietan

     -- 2μm-ko zehaztasun handiko iragazkien elementua: Ordeztu 15 egunean behin

     -- Mantentze-lanak egin baino lehen: itxi aurreko HSV eskuz ixteko balbula nagusia, ihes hodiaren hondar-presioa ontzia eta iragazki-kartutxoa kendu aurretik.

Esaldi bakarreko laburpena

     SOLH AF800/AF900 edukiera handiko kanalizazioko aire-iragazki nagusiak bereizketa-egitura zentrifugoa hartzen du 12000 ~ 20000 L/min-ko fluxu ultra-altuko, aukerako flotagailu automatikoen hustubidea eta gardena/metalezko leherketa-frogako ur-ontziarekin, AR/AL800/900 bat datorrena, hodi handiko aire-zerbitzurako lehen mailako ezpurutasun-ekipamendu eta ezpurutasun-zerbitzu-unitate gisa osatzeko. litiozko bateria, pintura eta makina-erreminta astunak aire hornidura zentralizatuko sistemak.
