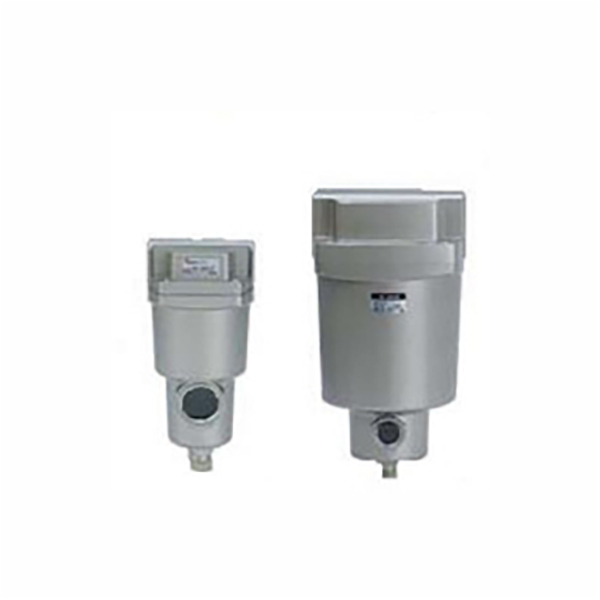

AFF / AM serieko aire konprimituaren arazketa iragazkia (linea nagusia)

Marka:SOLH Richge Technology-ren eskutik

Seriearen posizionamendua eta oinarrizko funtzioak

     AFF eta AM-ek aire-iturri konbinatuen arazketa-multzoa osatzen dute. AFF-k iragazki lodi nagusi gisa jokatzen du ezpurutasun solidoak eta ur-tantak kentzeko, eta AM, berriz, olio-laino-bereizlea da mikro olio-aerosolak kentzeko, aire konprimituaren garbitasuna hobetuz eta beheranzko eragingailu pneumatikoak guztiz babestuz.

  1. AFF Series Main Line Coarse Iragazkia

     -- Iragazte-zehaztasuna: 1μm, % 99ko partikula harrapatzeko tasa (3μm-ko kalifikazio zaharretik berritua)

     -- Funtzio nagusia: hauts handiak, herdoil-hondakinak eta kondentsatutako ura kendu, % 99ko ura bereizteko eraginkortasuna aurrealdeko lehen filtrazio gisa

     -- Garbitasun-araua: ISO8573-1:2010 [4:7:4]

  2. AM serieko olio-laino-bereizlea (iragazki fina)

     -- Iragazte-zehaztasuna: 0,1 μm, % 99 mikro olio-lainoa harrapatzeko tasa (0,3 μm-ko kalifikazio zaharretik berritua)

     -- Funtzio nagusia: olio-lainoaren bereizketa osoa, irteerako olio-hondar-kontzentrazioa ≤1 mg/m³ (0,8 ppm), oliorik gabeko lubrifikazio-prozesuaren eskakizunekin guztiz betetzen da.

     -- Garbitasun-araua: ISO8573-1:2010 [2:7:3]

  3. Partekatutako Abantaila Orokorrak

     -- Presio jaitsiera oso baxua ≤5kPa, energia aurreztea, fluxu-ahalmena % 20 handitu da ohiko modeloekin alderatuta

     -- Altzairu herdoilgaitzezko likido arina biltegiratzeko ontzi arina, gehienezko pisua %52raino murriztea

     -- Mantentze-gogoragarri bisuala: eraztun gorriarekin, iragazkia ordezkatzeko denbora epaitzeko; kolorez kodetutako iragazkien amaierako tapoiak ereduak azkar identifikatzeko

     -- Kaskadako diseinu modularra, seriean konekta daiteke AMD / AMH iragazki ultrafinekin maila anitzeko aire garbiaren eskakizunei erantzuteko

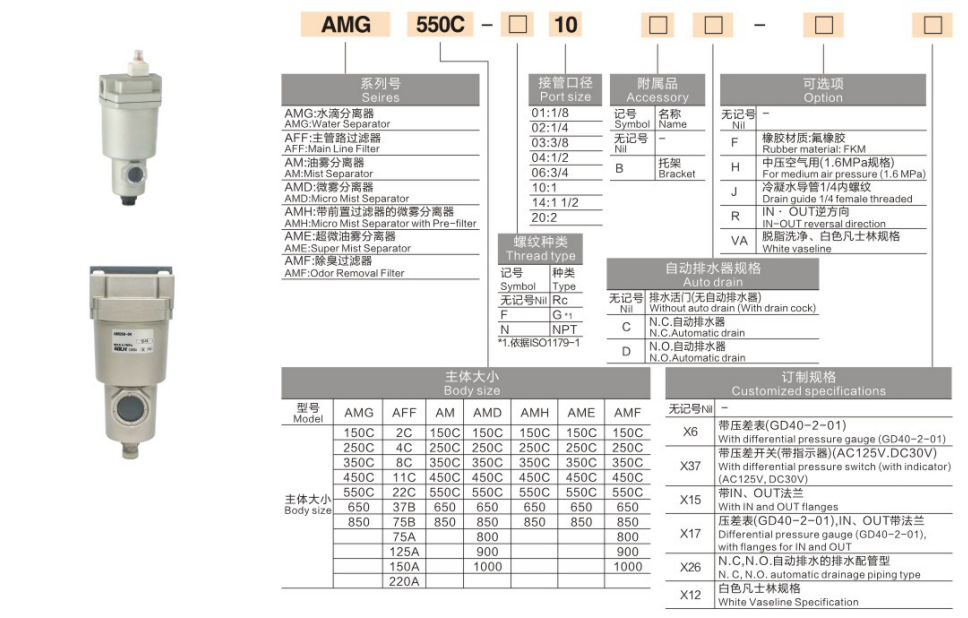

Eredua izendatzeko arau osoa

 1. Adibide ereduak: AFF40-04; AM50-10D

  2. Agindu estandarraren adibideak

     -- AFF iragazki lodia, 1/2" ataka, drainatze automatikoa: AFF40-04D

     -- AM olio-laino-bereizgailua, 1" ataka, drainatze automatikoa: AM50-10D

     -- Emari handia 7000 L/min, 1,5" ataka: AM70D-14

Zehaztapen Tekniko Unibertsalak (Proba-baldintza estandarra: 0,7 MPa, 20 ℃)

  1. Parametro komun orokorrak

     -- Baliagarria den bitartekoa: Aire konprimitua (aurre-iragazkia ≥40μm behar da gora)

     -- Presio funtzionamenduaren barrutia: 0,1 ~ 1,0 MPa; lehertzeko presioa 1,5 MPa

     -- Funtzionamenduko giro-tenperatura: -5 ~ 60 ℃ (ez da izotz eraketa ontzi barruan)

     -- Hustuketa konfigurazioa: Eskuzko hustubidea estandar gisa; drain automatikoa aukerakoa -D atzizkiaren bidez

  2.Serie osoko fluxua eta dimentsio-parametroen taula

Urratsez urrats hautatzeko jarraibideak

  1. Iragazte-maila lotzeko eskema

     -- Zirkuitu pneumatiko orokorrak: AFF (1μm-ko iragazki lodia) → presio erregulatzailea → lubrifikatzailea

     -- Oliorik gabeko doitasun-automatizazio-ekipoa: AFF → AM (0,1 μm olio-laino-bereizlea) → terminal-ekipoa

     -- Garbitasun oso altuko erdieroalea / prozesu optikoa: AFF → AM → AMD (0.01μm iragazki ultrafina)

  2. Fluxu-marjinaren kalkulua

     -- Hautatu sistemaren aire-kontsumo maximoa baino 1,2 ~ 1,5 aldiz handiagoa den fluxu nominala duen eredua; gainkargatutako fluxuak iragazketa eraginkortasuna nabarmen murriztuko du eta presio-galera handituko du.

  3. Hustuketa modua hautatzea

     -- 24 orduko etengabeko ekoizpena, kondentsatu-etekin handia: aukeratu -D auto drainatze bertsioa

     -- Aldizkako maiztasun baxuko ekipoak: eskuzko drainatze mota estandarra nahikoa da

  4. Portuak parekatzearen printzipioa

     -- Iragazkiaren atakaren tamaina koherentea hodiaren diametro nagusiarekin; saihestu diametroa murriztea/handitzea, presio-jaitsiera gehigarria saihesteko.

Industria-aplikazioen eszenatoki tipikoak

     -- Automatizazio industrial orokorra: CNC makina-erreminta, aire-zilindroak, solenoide balbula aurreko ura eta olioa kentzea

     -- Elikagaien eta farmazia-fabrikazioa: oliorik gabeko aire-iturri garbia produktuaren kutsadura saihesteko

     -- 3C elektronika eta estaldura tailerrak: ezabatu olio-lainoa gainazaleko estaldura-akatsak eta doitasun-osagaien kutsadura saihesteko

     -- Aire konpresorearen ondorengo tratamendu-sistema: hozkailuzko / adsortzioko aire lehorgailuekin kaskadatuta airearen garbitasun orokorra hobetzeko

Errendimenduen alderaketa: AFF VS AM

Esaldi bakarreko laburpena

     SOLH AFF 1μm-ko linea nagusiko iragazki lodiak eta AM 0.1μm-ko olio-laino-bereizleak 300 ~ 14500 L/min-ko fluxu-eremu osoa duten kaskadako aire-arazketa-unitate modularrak osatzen dituzte, bistaratzeko adierazle bisuala eta aukerako drainatze automatikoa, ISO8573-1 estandarra betetzen duten aire-iturri pneumatiko orokorretarako, elikagaietarako, medikuntzako, elektronikorako eta oliorik gabeko ihinztaziorako.
