AF serieko aire-iragazki pneumatikoa

AF serieko aire-iragazki pneumatikoa | SOLIH Aire Konprimituaren Aurreiragazkia Aire Iturburua Tratatzeko Sistemarako

Marka: SOLIH by Richge Technology | Airearen arazketa pneumatiko industrialaren iragazkia

1. Produktuen ikuspegi orokorra

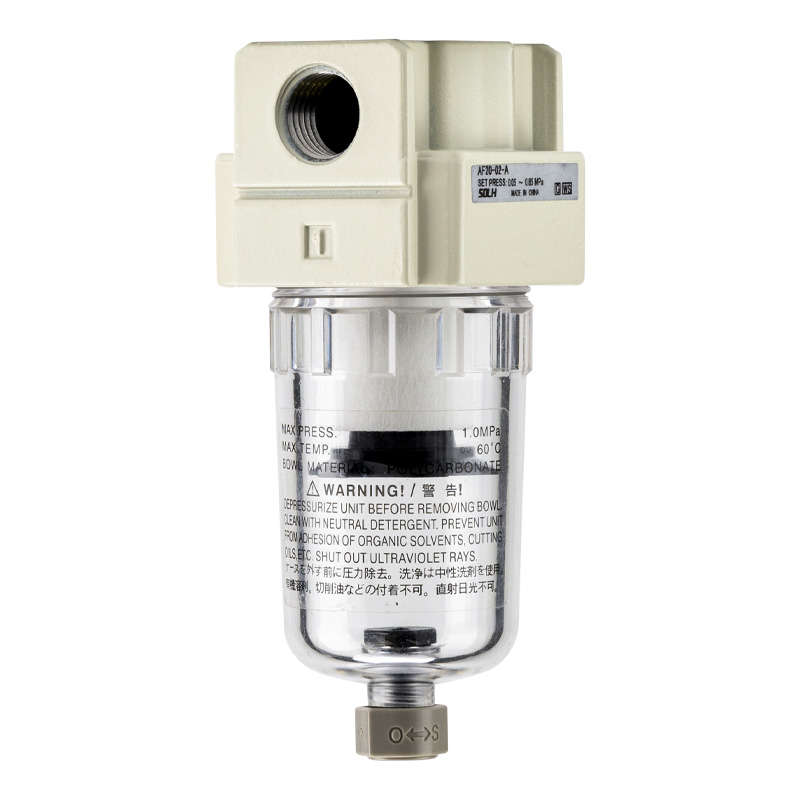

     SOLIH AF serieko aire-iragazkia daaire-iturri pneumatikoen tratamendu-sistemaren oinarrizko aurre-iragazkia osagaia. Iragazketa-egitura bikoitza hartzen du zurrunbilo zentrifugoaren ura bereizteko eta zuntz-iragazki-elementuaren elementua, zeinak modu eraginkorrean kentzen dituen ur likidoa, olio-lainoa, hautsa, herdoila eta partikula solidoak aire konprimitutik. Kutsaduratik eta higaduratik modu eraginkorrean babesten ditu ondoan dauden osagai pneumatikoak, hala nola solenoide balbulak, zilindroak eta tresna pneumatikoak. AF iragazkiak muntaketa modularra onartzen du eta ezin hobeto konbina daiteke AR presioa erregulatzeko balbulekin eta AL lubrifikatzaileekin, AC bi unitateko edo hiru unitateko aire-iturriaren tratamendu-konbinazioak osatzeko, sistema pneumatiko industrialen arazketa-berme nagusi gisa.

2. Eredu osoa eta Portuaren Tamainaren Zehaztapena

3. Oinarrizko Parametro Teknikoak

4. Ereduen Kodeketa Arauak eta Definizioa

  Eredu estandarraren definizioa

     • AF2000-02: AF serieko iragazki pneumatikoa, 2000 tamaina, Rc1/4 hari-ataka, eskuzko drainatze mota estandarra

     • AF4000-04D: AF serieko iragazki pneumatikoa, 4000 tamaina, Rc1/2 hari-ataka, drainatze automatikoa

  Kode Araua Azalpena

     • AF: Aire-iturburuko iragazkien seriearen kodea

     • 2000/3000/4000/5000: Gorputzaren tamaina eta fluxu-maila

     • 02/04: Hariaren atakaren zehaztapena

     • D Atzizkia: drainatze automatikoaren funtzioa (eskuzko drainatze estandarraren atzizkirik ez)

5. Produktuaren oinarrizko abantailak

     • Iragazte eraginkor bikoitza: Aurrealdeko zurrunbilo zentrifugoen egiturak azkar bereizten ditu ur likidoa eta ezpurutasun handiak, eta atzeko 5μm-ko dentsitate handiko zuntz iragazkien elementuak hauts eta partikula fina atzematen ditu, aire konprimituaren fase anitzeko arazketa sakona lortzen.

     • Drainatze bikoitzeko aukerak: Aldizkako ekipo konbentzionaletarako eskuzko drainatze estandar batez hornitua; aukerako drainatze automatikoa (-D) bertsioa 24 orduko etengabeko funtzionamenduko ekipoetarako, eskuzko mantentze-lanak ez egitea saihestuz.

     • Konbinazio-diseinu modularra: Egitura modular estandarrak juntadurarik gabeko juntura onartzen du AR presio erregulatzailearekin eta AL olio mistoarekin, bi unitateko edo hiru unitateko aire-iturriaren tratamendu-taldeak libreki muntatzen dituena, ekipamenduak instalatzeko eta kanalizazioak integratzeko erosoa.

     • Eragiketa segurua eta bisuala: Kopako babes-estalki batekin hornituta, kopa kalteak eta hondakin hegalariak saihesteko; Presio-diferentziaren pantailak modu intuitiboan islatzen du elementuen buxadura-egoera, erabiltzaileei puntualki ordezkatzea eta mantentzea gogoraraziz.

     • Egokigarritasun eta egonkortasun zabala: 0,15 ~ 0,9 MPa presio-tarte zabalean eta -5 ~ 60 ℃ tenperatura-ingurunean funtzionamendu egonkorra, hainbat industria-tailerreko baldintza gogoretarako egokia.

6. Aplikazioaren eszenatoki tipikoak

     • Aire-konpresorearen kanalizazio nagusiaren arazketa: Aire iturriaren iragazketa eta arazketa zentralizatua fabrikako tailerreko gas-zirkuitu nagusietarako, airearen kalitate orokorra hobetzeko.

     • Automatizazioa Industri Ekipamendua: Makineria automatizatua, makina-erreminta, ontziratzeko ekipoak eta produkzio-ekipo elektronikoak funtzionamendu pneumatikoa egonkortzeko arazketa laguntzea.

     • Doitasun handiko industria-eszenatokiak: Ihinztadura, soldadura, doitasun-tresnak eta neurgailuetarako aire-iturriaren aurretiko arazketa prozesatzeko zehaztasunari eragiten dioten ezpurutasun interferentziak saihesteko.

     • Osagai pneumatikoen babesa: Zilindroetarako, balbul solenoideetarako eta erreminta pneumatikoetarako aurreko iragazki gisa erabiltzen da osagaien higadura murrizteko eta bizitza luzatzeko.

7. Eguneroko mantentze-lanak

     • Drainatze erregularra: Iragazki-kotiluan metatutako ura xukatu aldian-aldian, ur-maila abisu-lerroaren azpitik dagoela ziurtatzeko eta ur likidoa ibaian behera isur ez dadin.

     • Elementuen ordezkapen puntuala: Ordeztu zuntz-iragazkia elementua aire-presioaren aldea nabarmen handitzen denean edo 6 ~ 12 hilabetez ohiko erabileraren ondoren iragazketa eraginkortasuna bermatzeko.

     • Instalazio estandarra: Instalatu bertikalki balbula gorputzean aire-fluxuaren gezi-markaren arabera iragazketa eta ura bereizteko errendimendu normala bermatzeko.

Esaldi bakarreko laburpena

     SOLIH AF serieko aire-iragazkiak zentrifugo eta zuntz-iragazki-egitura bikoitza hartzen du, 5μm-ko zehaztasun handiko arazketa, drainatze modu bikoitzak eta konbinazio modular funtzioarekin, aire-iturburu pneumatiko industrialaren tratamendu-sistemetarako aurrealdeko arazketa-osagai ezinbestekoena da, aire-iturri pneumatikoen tratamendu-sistemetarako.
