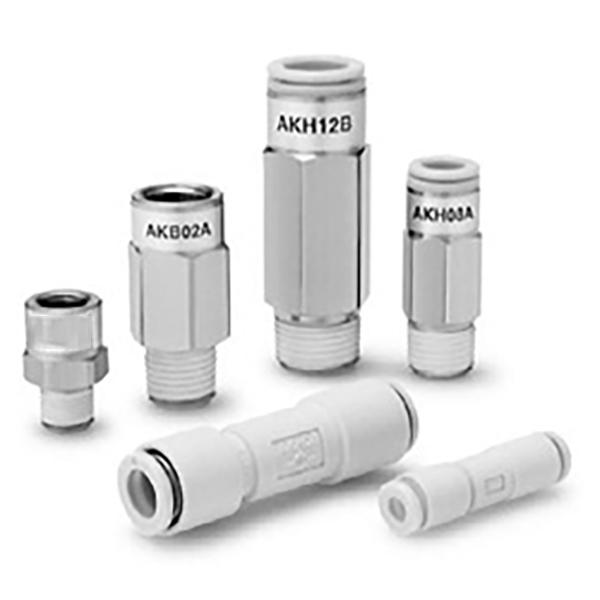

AKH / AKB Series Quick-Connect Check Balbula

SOLH AKH / AKB serieko konexio azkarreko kontrol-balbula (mahuka mota)

Marka: SOLH by Richge Technology | Norabide bakarreko balbula integratua + Push-in egokitzea

1. Produktuen ikuspegi orokorra

  AKH / AKB seriea osagai integratu bat dakontrol-balbula + push-in doikuntza azkarra, zirkuitu pneumatikoetan atzera-fluxuaren prebentziorako, presioari eusteko eta hutsean mozteko diseinatua. Tamaina trinkoa, instalazio azkarra eta pitzadura-presio oso baxua.

  AKH eta AKBren arteko aldea

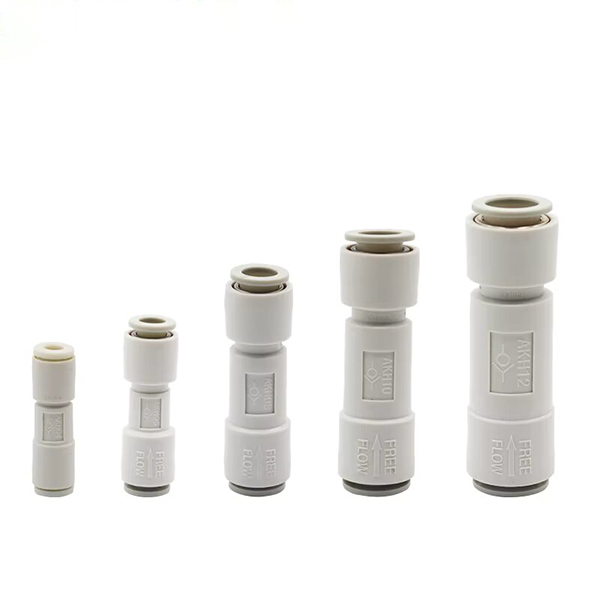

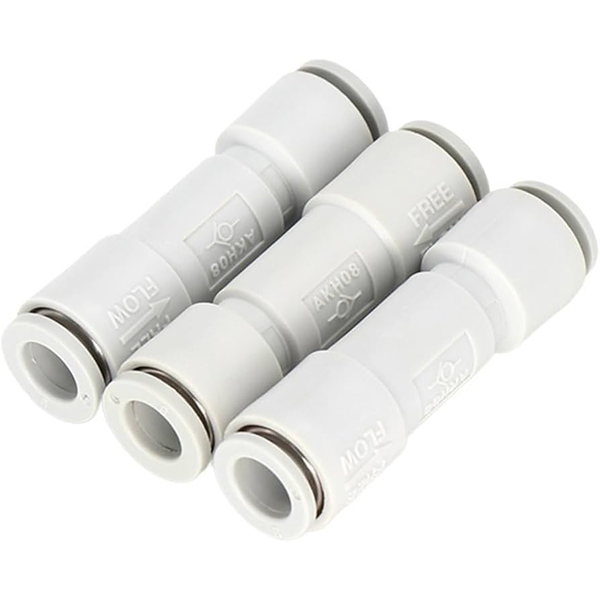

   AKH: Bultzarentzako ataka bikoitzeko mahuka zuzen mota, aire-hodietarako bi aldeak (Φ4 ~ Φ12).

   AKB: Hari ar bat + hari eme bat mahuka mota, hariztutako ataken arteko atzera-fluxuaren aurkakoa

• AKB-A: Fluxuaren norabidea → Hari arra → Hari emea

• AKB-B: Fluxuaren norabidea → Hari emea → Hari arra

2. Oinarrizko Ezaugarriak

  1. Pitzadura-presioa oso baxua:0,005 MPa (5 kPa), hutseko sistemetarako egokia (-100 kPa ~ 1 MPa)

  2. Emaria-abiadura handia: Sekzio-eremu eraginkor handia, fluxuarekiko erresistentzia txikia duena

  3. Push-in doikuntza azkarra: PU / PA nylon / nylon leun hodiarekin bateragarria; "klik" entzun daiteke hodiak bere lekuan blokeatzen direnean

     • Materiala: balbula gorputza PBT / zink aleazioa; nikelezko letoia egokitzea; harrapatzeko masailezur SUS304 altzairu herdoilgaitza

     • Gehienezko lan-presioa: 1,5 MPa

     • Funtzionamendu-tenperatura: -5 ℃ ~ + 60 ℃ (izotz baldintzarik gabe)

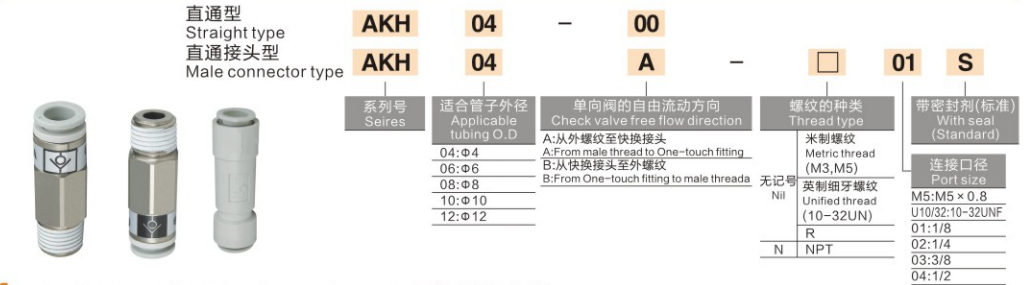

3. Eredu kodearen definizioa eta adibideak

 1. AKH (Push-in mota bikoitza)

      • AKH06-00: AKH seriea, Φ6 hodia, push-in ataka bikoitza (-00 = haririk gabe)

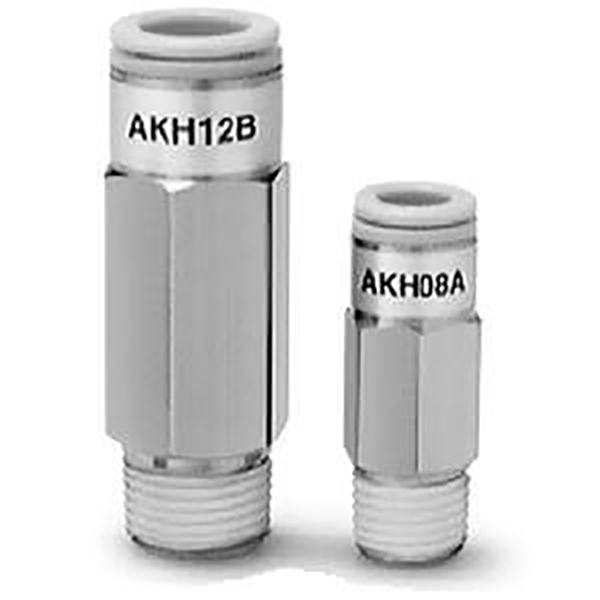

      • AKH08A-02S: AKH seriea, Φ8 hodia, R1/4 ar-harria, aurrez aplikatutako hari zigilatzailea S

  2. AKB (Haridun mahuka mota)

     • AKB02A-02S: AKB seriea, R1/4 haria, A motako fluxuaren norabidea (arra → emea), aurre-estaldura zigilatzailea S

4. Zehaztapen estandarrak

 1. AKH - Dual Push-in Check Balbula

  2. AKB - Haridun mahuka kontrol-balbula

5. Aplikazio tipikoak

     • Zilindroaren presioari eustea: karga hondoratzea edo noraezea saihestea

     •. Hutseko zirkuitua: saihestu hutsaren ihesak (aproposa crack-presio baxurako)

     •. Ponpa bikoitzeko blokeoa: babestu presio baxuko ponpa presio handiko alderantzizko fluxutik

     • Errefluxuaren aurkako adar-zirkuitua: presio-erretentzio independentea eragingailu anitzeko

6. Beste kontrol-balbulekin alderatzea

     • AKH / AKB: push-in / mahuka diseinu azkarra integratua, muntaketa trinkoa eta azkarra, hodi konexio zuzena

     • AK2000 / AK4000: harizko hodi mota, fluxu ahalmen handiagoa, push-in atakarik gabe

     • AKP: Hondar-presioa arintzearekin, segurtasun-zirkuitu pneumatikoetarako eskainia
