Y motako belarri bikoitzeko giltza zilindroaren muturretarako

SOLH Y motako belarri bikoitzeko giltza zilindro pneumatikorako hagaxka-muturretarako, sardexka konektore estandarra SMC/AirTAC piezekin truka daitekeena. Barne-haria M10×1,25-M27×2 bat datozen 32-125 mm-ko zuloak, pin zuloa φ10-27 mm, ±5° plano bakarreko kulunka. Karbono altzairu belztua/galbanizatua edo altzairu herdoilgaitza. Aproposa belarri bakarreko karga-zuloetarako karga handia duten push pull-etan eta mekanismo artikulatuetan.

Bidali kontsulta

Produktuaren Deskribapena

Y motako belarri bikoitzeko giltza zilindroaren muturretarako | Sardexka Zilindro Pneumatikoa Y Clevis Fitting

Marka: SOLH by Richge Technology | Zilindro pneumatiko estandarra Pistoi Haga Y Sardexka Clevis Osagarria

1. Produktuen ikuspegi orokorra

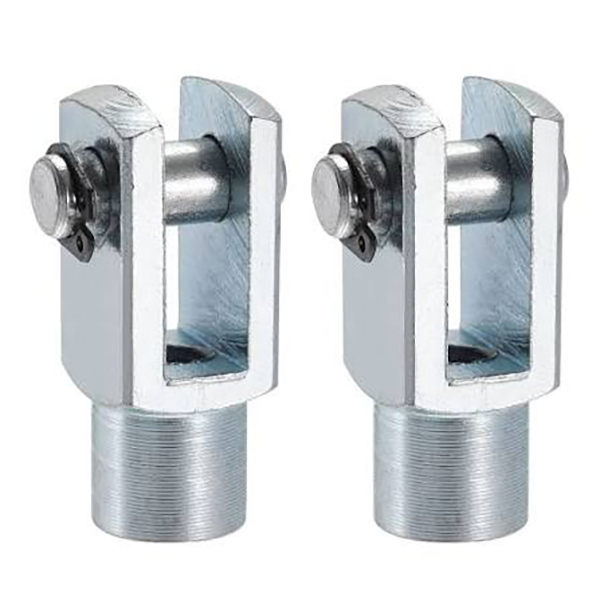

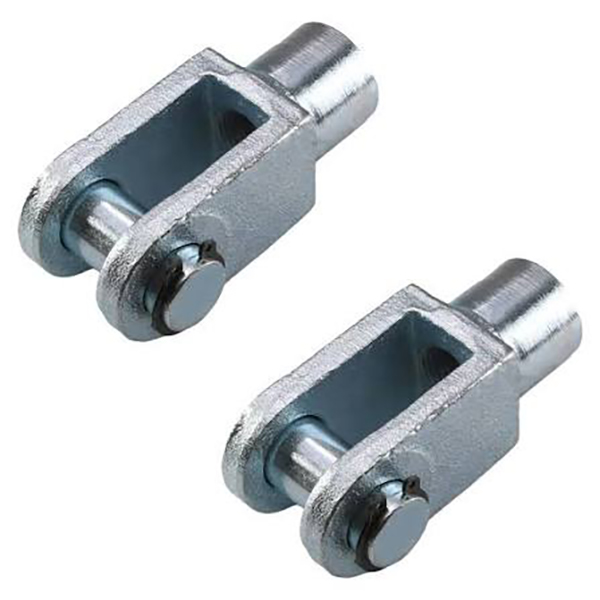

Y motako juntagailua, belarri bikoitzeko sardexka giltza ere deitzen zaio, barne hariarekin dator zilindro-pistoi-hasterrean lotzeko. Bere belarri bikoitzek kargaren belarri-zulo bakarrari eusten diote, pin-ardatz bidez muntatuta, bisagra konexiorako. Plano bakarrean ±5°ko kulunkatzea ahalbidetzen du. Zilindro pneumatikoetarako konexio osagarri estandar gisa, guztiz trukagarria da SMC eta AirTAC ordezko piezen estandarrekin.

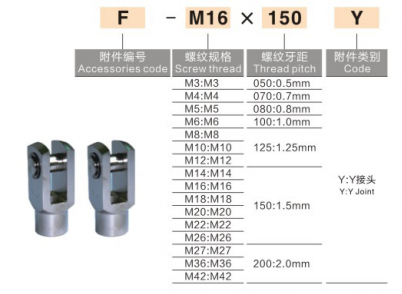

2. Eredua izendatzeko hitzarmena

AirTAC estandarra: F - Haria + Y
Adibideak: F-M10×1,25Y, F-M12×1,25Y

SMC estandarra: Y + zuloaren tamaina
Adibideak: Y-32, CA2-40-Y

• Y: Y motako belarri bikoitzeko giltza

• Atzizki haria pistoiaren hariarekin bat dator: M10 × 1,25 / M12 × 1,25 / M16 × 1,5

3. Zehaztapen-taula komuna

Eredua	Pistoiaren haria	Zilindro-zulo parekatua	Pin-zuloaren diametroa
Y-M10×1,25	M10×1,25	32 mm	φ10
Y-M12×1,25	M12×1,25	40 mm	φ12
Y-M16×1,5	M16×1,5	50/63mm	φ16
Y-M20×1,5	M20×1,5	80/100mm	φ20
Y-M27×2	M27×2	125 mm	φ27

4. Materiala eta Parametro Teknikoak

• Materiala: Karbono altzairua oxido beltzeko / akabera galvanizatuarekin, altzairu herdoilgaitza aukeran

• Swing Angelua: ±5° plano bakarreko kulunka

• Bateragarritasuna: Gama osoko zilindro pneumatiko estandarretarako egokia

• Instalazioa: Torloju juntura pistoi-hasterrean, sartu karga bakarra Y sardexkan, lotu pin-ardatzarekin eta kokotearekin.

5. Konparaketa azkarra: Y mota / I mota / Rod-muturra

Osagarria	Egitura	Swing Performance	Aplikazioa
Y motako klabea	Belarrizko sardexka bikoitza	±5° norabide bakarreko kulunka	Konektatu belarri bakarreko karga-zulo batekin, karga handiko errodamenduarekin
Clevis idazten dut	Belarri-zulo bakarra	±5° norabide bakarreko kulunka	Lotu belarriaren karga-euskarri bikoitzarekin
Rod-muturra	Artikulazio unibertsal esferikoa	±13°-ko norabide anitzeko kulunka	Lerrokatze desegokia eta karga eszentrikoa instalatzeko

6. Hautaketa Orientabidea

Zure kargaren aldea belarri-ardatz bakarra bada → aukeratu Y giltza.
Zure kargaren aldea belarri-euskarri bikoitza bada → aukeratu I giltza.
Instalazioa eszentrikotasuna eta deformazioa badago → aukeratu hagaxka-muturra
