Marka: SOLH by Richge Technology | Ukipen bakarreko bultzada zuzen pneumatikoa Aire Konprimiturako eta Hutseko Lineetarako
 |
 |
 |
 |
KQ2H push-in zuzeneko doikuntza pneumatiko estandarra da, push-to-connect diseinuarekin, PU eta PA nylonezko hodiekin bateragarria. Aire konprimitua zein hutseko hoditeria sistemak zerbitzatzen ditu eta ZH, BM, PBM, PBX serieko huts-sorgailuekin bat egiten du. SOLH-ren bultzadazko doikuntza-serieetako bat denez, zuzenean inportatutako SMC KQ2H osagarriak ordezka ditzake.
KQ2H serieak hiru azpimota nagusi ditu:

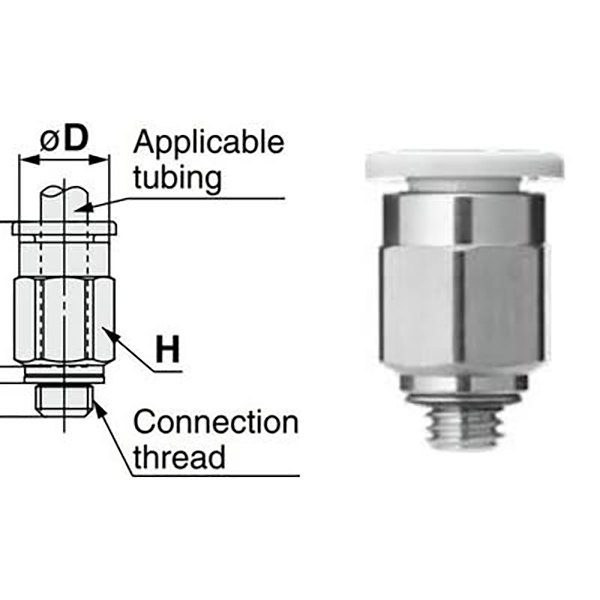

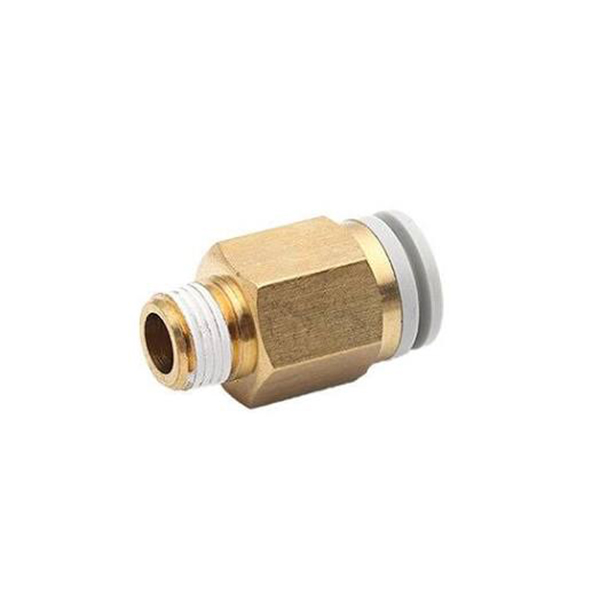

Arraren haria zuzena: mutur bateko hari arra (mikro M haria / R haria konikoa), mutur bateko hodiaren sartzea

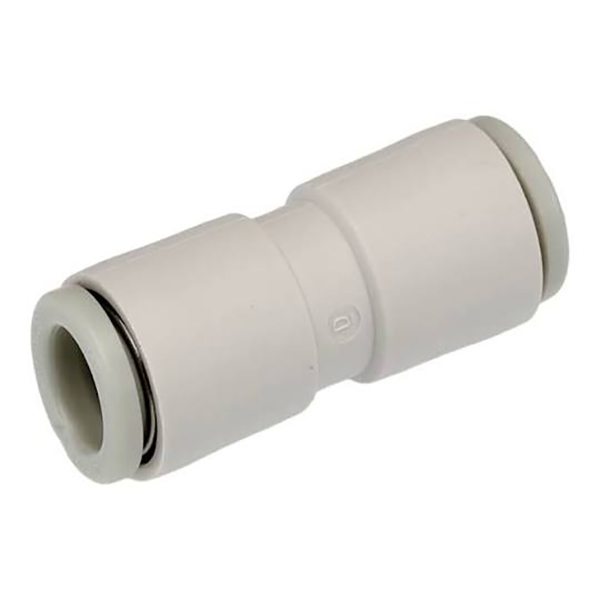

Diametro berdina zuzena (-00 atzizkia): Bi muturrak OD hodiaren ipurdi-juntura bererako

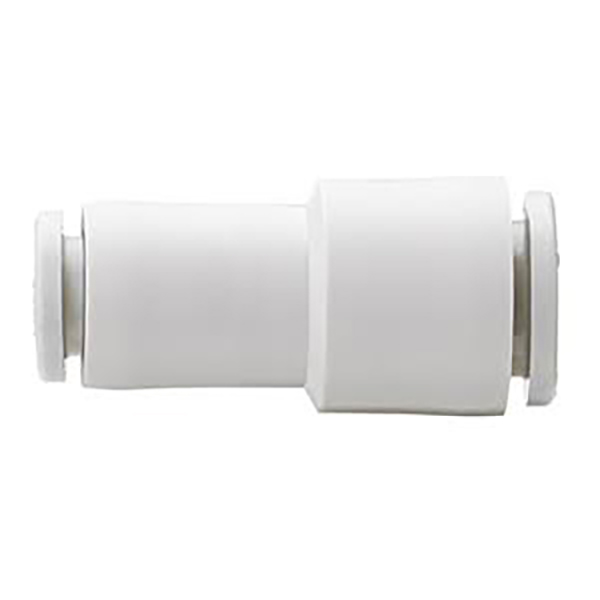

Zuzen murriztea: Kanpoko diametro desberdinetarako bi ataka hodiaren tamainaren trantsizioa gauzatzeko
Esku bakarreko muntaketa eta desmuntaketa: Sartu hodia automatikoki blokeatzeko; sakatu askatzeko eraztun urdina hodiak ateratzeko, guztiz estandarizatutako neurriak.
• Udaberriko masailezur ukitu bakarreko blokeo-egitura: Hodia sartu eta automatikoki blokeatuta dago. Prentsa askatzeko lepokoa hodia kentzeko muntaketa erosoa izan dadin.
• Materialaren osaera: POM plastikozko gorputz sendotua; nikelez estalitako letoizko muturra herdoilaren aurkako eta zigilatzeko fidagarritasuna lortzeko.
• NBR nitrilo gomazko zigilua etengabe funtzionatzen du aire konprimitu positiboetarako eta hutseko zirkuitu negatiboetarako.
• Tamaina osoko estaldura: Φ2/3.2/4 hodi txikiak, Φ6/8/10/12 erregularrak eta Φ16 tamaina handikoak. Mikro M hariak (M3, M5, M6) eta R imperial hariak (1/8,1/4,3/8,1/2) onartzen ditu, huts-sorgailuetarako eta mikro zilindroetarako egokiak.
• Tamaina trinkoa, makineria automatizatuen espazio estuetan instalatzeko aproposa.
Adibideak:
KQ2H04-M5: Φ4 hodirako hari ar-ezko doikuntza zuzena, M5 × 0,8 hari arra.
KQ2H06-01S: Φ6 hodirako, hari arrako hari zuzena, R1/8.
KQ2H08-00: Diametro berdineko doikuntza zuzena, bi atakak Φ8 hodietarako
KQ2H06-08: doikuntza zuzena murriztea, Φ6 alde batetik, Φ8 beste aldean
|
Kode Segmentua |
Deskribapena |
|
KQ2H |
Serie kodea: sarbide zuzena |
|
23/02/04/06/08/10/12/16 |
Hodiaren kanpoko diametroa ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Mikro-arra hari metrikoa: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Inperial R arra kono-harria: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Diametro berdina zuzena, hodiaren tamaina berdina bi muturretan |
|
Zifra bikoitzak adibidez. 06-08 |
Zuzen murriztea: aurreko hodiaren diametroa → atzeko hodiaren diametroa |
|
Elementua |
Parametroa |
|
Ertaina aplikagarria |
Aire konprimitua, hutsean presio negatiboa |
|
Funtzionamendu-presioa |
0 ~ 1.0MPa; Gehienezko hutsunea: -95 kPa |
|
Funtzionamendu-tenperatura |
-5 ℃ ~ + 60 ℃ |
|
Gorputzaren Materiala |
POM indartua; Haria: nikelez estalitako letoia |
|
Zigiluaren materiala |
NBR kautxu nitrilekoa |
|
Hodi bateragarriak |
PU hodia, PA nylonezko hodia |
|
Eragiketa-metodoa |
Txertatu blokeatzeko; prentsa-oharra tutua askatzeko eraztuna |
5.1 Hari arra Mikro hari metrikoarekin
|
Eredua |
Haria |
ΦD hodia |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1.0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1.0 |
Φ6 |

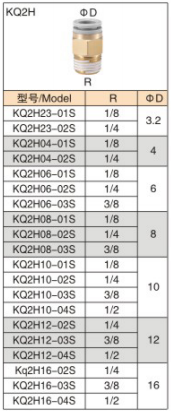

5.2 Hari maskulinoa Imperial R Taper hariarekin
|
Eredua |
Haria |
ΦD hodia |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Diametro berdineko zuzena -00 seriea
|
Eredua |
ΦD hodia |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Serie zuzenak murriztea
|
Eredua |
Hodia ① |
② hodia |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•ZH / BM / PBM / PBX huts-sorgailuetarako aire-hornidura eta adsortzio-hodiak bat datozenak
• Automatizazio-ekipoetan mikro zilindro eta balbul solenoideetarako hoditeria, espazio mugatuetan instalatzea
• Aire-lerroaren adar nagusia, diametro berdineko hodi-ipurdia-juntura edo hodiaren tamainaren trantsizioa
• Proba pneumatikoak, zirkuitu pneumatiko robotikoak
1. Moztu hodiak errebarik gabe. Errebak zigilatzeko eraztunak urratuko ditu eta airea edo hutsean isuriak eragingo ditu.
2. Sartu guztiz hodiak barailak lotzeko eserita egon arte. Sakatu beti askatzeko eraztuna hodia atera aurretik; inoiz indarrez tiraka.
3. PU / PA nylonezko hodi zurrunetarako gomendatua. Ez da gomendatzen PE horma meheko mahuka biguna.
4. Egiaztatu txertatzeko sakonera hutsean lan-baldintzetan. Errepikaturiko presio negatiboko zikloetarako, alderatu BPS torlojuzko osagarriekin aukeraketa alternatiborako.
