C motako akoplamendu azkarra autoblokeagarria

SOLH C motako akoplamendu bizkorra pneumatiko autoblokeagarria, altzairuzko bola autoblokeatzeko diseinua esku bakarreko funtzionamendurako. NBR zigilatzea, lan-presioa 0-1.0MPa. Nikelezko altzairuzko / plastikozko aukerak. PP10~PP40, PF/PH/SP/SM serie Φ4×6~Φ8×12 PU hodietarako eta G1/4, G3/8, G1/2 harietarako. Marka gurutzatua SMC eta AirTAC-ekin truka daiteke. Aire-konpresoreetarako, aire-tresnetarako eta huts-sorgailuetarako linea pneumatikoetarako oso erabilia.

Bidali kontsulta

Produktuaren Deskribapena

C motako akoplamendu azkarra autoblokeatzeko | Lotura bizkorreko C estilo pneumatikoa

Marka: SOLH by Richge Technology | C motako akoplamendu bizkorra pneumatiko unibertsala, SMC eta AirTAC-ekin trukagarria

1. Produktuen ikuspegi orokorra

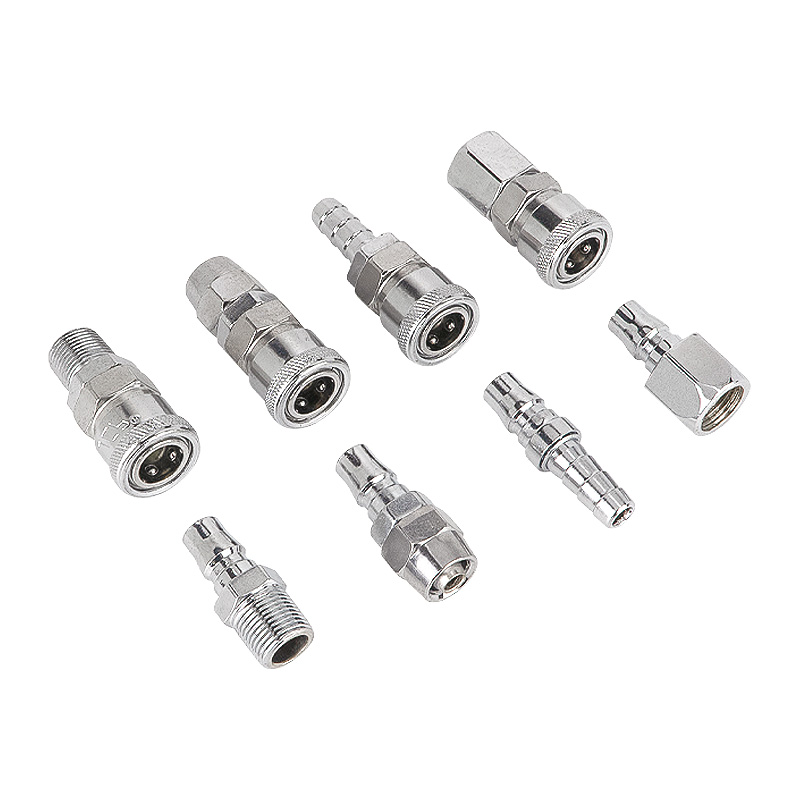

C-motako autoblokeatzeko akoplamendu azkarra industria pneumatikoan oso erabilia den altzairuzko bola autoblokeatzeko doikuntza estandarra da. Malgukia eta altzairuzko bola integratuak sartzean automatikoki blokeatzen dira eta mahuka atzerantz irristatuz askatzen dira. Ez da tresnarik behar, esku bakarreko funtzionamendua. Akoplagailu emea (mahuka lerragarriarekin) eta parean muntatzeko entxufe arrak ditu. Aire konprimituko hodietan, erreminta pneumatikoetan eta aire hornidura automatikoko zirkuituetan oso aplikatzen da, huts-sorgailuekin eta hodi pneumatiko osoko sistemekin ere.

2. Oinarrizko Ezaugarriak

• Altzairuzko bola autoblokeatzeko egitura: Entxufe arrak guztiz sartuta eta blokeatuta dagoenean "klik" entzun daiteke; ezin da presiopean bereizi. Atzera tira ezazu mahuka irristakorra desblokeatzeko eta deskonektatzeko.

• NBR geruza bikoitzeko eraztunak: Airearen estankotasun bikaina, aire konprimituaren eta olio lubrifikatzaile txikiaren aurkako erresistentea, airearen isurketa-tasa baxua.

• Gorputzaren Materiala: Nikelezko altzairua (metalezko bertsio estandarra) / gogortasun handiko plastikoa (aukera arina). Herdoilaren aurkakoa eta higadura erresistentea tailerrean maiz konektatzeko eta tiratzeko.

• Tamaina osoa: PP (hodi emea), PF (hari emea), PH (hari arra); SP (hodi-arra), SF (harri emea), SM (hari-arra).

• Fluxu leuna, presio jaitsiera baxua. PU mahuka eta nylonezko hodiarekin bateragarria. Interfaze estandarra marken arteko trukagarritasun unibertsalerako.

3. Eredu Kodearen Definizioa

Kode-aurrizkia	Mota	Deskribapena
P aurrizkia	Emakumezko akoplagailua (autoblokeatzeko mahuka batekin)	PP: hodi txertatzeko emea; PF: hari emea; PH: ar-harria
S aurrizkia	Entxufe maskulinoa	SP: hodi txertatzeko gizonezkoa; SF: hari femeninoa; SM: ar-harria
Zenbakizko atzizkia:10/20/30/40	Mahuka Tamaina	10: Φ4×6; 20: Φ5×8; 30: Φ6,5×10; 40: Φ8×12

Adibidea: PP20 = Φ5×8 PU tutuarentzat autoblokeagarria den C motako akoplagailu emea; SM30 = Φ6.5×10 kanalizaziorako kanpoko haria duen C motako tapoi arra.

4. Funtsezko zehaztapen teknikoak

Elementua	Parametroa
Ertaina aplikagarria	Aire konprimitua (arrasto olio-lainoarekin)
Lan-presioa	0 ~ 1.0 MPa; Presio-proba: 1,5 MPa
Funtzionamendu-tenperatura	-5 ℃ ~ + 60 ℃
Zigiluaren materiala	NBR kautxu nitrilekoa
Gorputzaren Materiala	Nikelezko altzairua (estandarra); Gogortasun handiko plastikoa (arina aukerakoa)
Konexio mota	Hodiaren sartzea / G barruko haria / G kanpoko haria
Funtzionamendua	Txertatu blokeatzeko, irristatu mahuka atzerantz askatzeko

5. Eredu komunaren zehaztapen-taula

Eredua	Mahuka Tamaina	Haria Spec
PP10	Φ4×6	-
PP20	Φ5×8	-
PP30	Φ6,5×10	-
PP40	Φ8×12	-
PF20-G1/4	Φ5×8	G1/4
PF30-G3/8	Φ6,5×10	G3/8
PF40-G1/2	Φ8×12	G1/2
PH20-G1/4	Φ5×8	G1/4
PH30-G3/8	Φ6,5×10	G3/8
SP20	Φ5×8	-
SM20-G1/4	Φ5×8	G1/4

6. Aplikazio-eszenatokiak

• Aire-konpresorearen aire-hodiak, aire-puzte-pistolak, aire bihurkinak, artezteko eta beste eskuko tresna pneumatikoak

• Aire iturriaren banaketa produkzio-lerro automatizatuetan, aire-hodien konexioa huts-sorgailuekin bat datorrena

• Ekipamenduen mantentze-lanak, lan-estazio pneumatiko mugikorra, hodiak maiz muntatu eta desmuntatu behar dituzten kasuetan

7. Eragiketa-oharrak

1. Aire konprimiturako bakarrik. Ez da egokia presio handiko fluido hidraulikoetarako edo euskarri korrosibo sendoetarako.

2. Despresioa kendu/entxufatu aurretik. Presioan indarrez deskonektatzeak altzairuzko bolak eta zigilatzeko eraztunak kalte ditzake.

3. Aldian-aldian ikuskatu O-ringen higadura; ordeztu zigiluak berehala aire-ihesak gertatzen badira.

4. PTFE zinta gomendatzen da harizko instalaziorako. Ez estutu gehiegi haria kentzeko.
