F motako junta mugikorra zilindro-barra-muturretarako

F Mota flotatzailea Zilindro Rod End | Zilindro pneumatikoen konektore malgua

Marka: SOLH by Richge Technology | Zilindro pneumatikoa Pistoi-barra malgua konpentsatzeko doikuntza

1. Produktuen ikuspegi orokorra

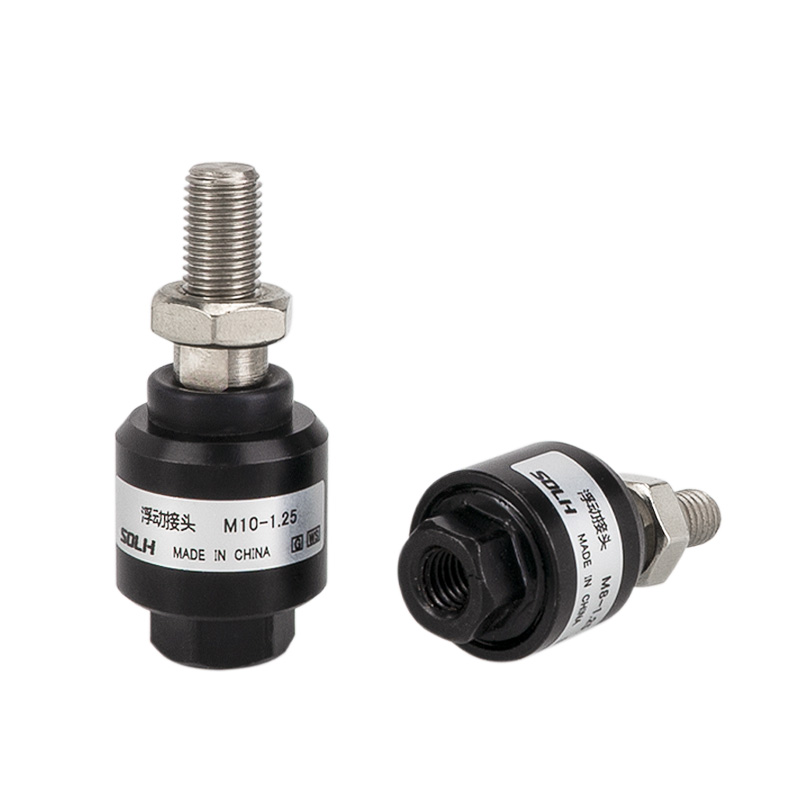

     F motako artikulazio flotagarria zilindro-pistoiaren haga batean muntatutako bola-buru malgua da. Bere funtzio nagusia instalazioaren eszentrikotasuna eta desbideratze angeluarra xurgatzea da, alboko alboko indarra kentzea eta zilindro zigiluak babestea. Ekipo automatizatuetako lerrokatze-akatsak konpontzeko osagai estandarra da.

2. Oinarrizko egitura eta lan-printzipioa

     • Egitura: Hari emea (konektatu pistoi haga) + bola burua + hari arra (konektatu karga), konpentsazio-multzo elastikoa integratua.

     • Konpentsazio-gaitasuna: Axiala ± 1,5 mm, erradiala ± 1,25 mm, angeluarra ± 2 ° ~ ± 5 ° ereduaren arabera.

     • Materiala: Aluminiozko aleazio anodizatu estandarra; 304 altzairu herdoilgaitza korrosioaren aurkako aplikazioetarako; NBR / FKM gomazko zigiluak eskuragarri.

     • Funtzioa: Bihurtu konexio gogor zurruna egokitzapen-konexio malgu batean, saihestu alboko makurdura-momentua eta zigilatzea pistoi-hastalan.

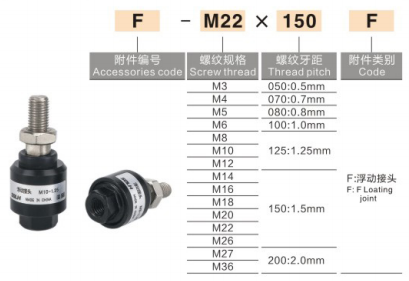

3. Marka nagusientzako izendatzeko hitzarmen eredua

  1) AirTAC

     Formatua: F-M haria × altuera + F
     Adibideak: F-M10 × 1,25F (32 mm-ko zulorako), F-M16 × 1,5F (50/63 mm-ko zulorako)

  2) SMC (JAF estandarra / JAHF erresistentea)

     Formatua: JAF-bore-thread-length
     Adibideak: JAF-40-M12 × 1,25 (40 mm-ko zuloa), JAHF-80-M20 × 1,5 (80 mm-ko zuloa karga handia)

  3) Etxeko marka orokorra

     Formatua: F-M12×1,25 edo FJ-M16×1,5

4. Zehaztapen komunak eta zilindroaren zulamenaren bat datorren taula

5. Konparazioa: F motako junta flotagarria vs I mota / Y mota / Rod-muturra

  Hautaketa Gida: Instalazioaren lerrokadura eskasa → F motakoa; abiadura baxuko karga astuna → Y motakoa; belarriaren karga-euskarri bikoitza → I mota; abiadura handiko eta eszentrikotasun handia → hagaxka-muturreko errodamendua.

6. Instalazio jarraibideak

  1. Torloju eme-haria pistoiaren kanpoko hariaren gainean, hari anaerobikoen blokeoa gomendatzen da askatzeko.

  2. Lotu ar-hariaren muturra zuzenean kargara (edo brida / konexio-plaka), ez da lerrokadura ardazkide zorrotza behar.

  3. Presio eragilea: ≤1.0MPa zilindro estandarrentzat; Laneko tenperatura: -10 ℃ ~ + 120 ℃.

  4. Ez da egokia biraketa etengabeko mugimendurako. Talkaren kargapean kanpoko buffer edo tapoia behar da.

7. Aplikazioaren eszenatoki tipikoak

     • Muntaketa-lerro automatizatuak, 3C ekipamendua, errobot-pintzagailuak

     • Prentsa-egokitzea, estanpazioa, moldeak atrakatzea, ibilbide luzeko garraio-mekanismoa

     • Koaxialitatearen kontrol zaila, bibrazio astuna eta maiztasun handiko zilindroen mugimendua duten ekipoak
