I Type Single Clevis Joint zilindro Rod End | Zilindro pneumatikoa I Clevis Konektorea

Marka: SOLH by Richge Technology | Zilindro Estandarra Pistoi Rod End Belarri bakarreko Clevis egokitzea

1. Produktuen ikuspegi orokorra

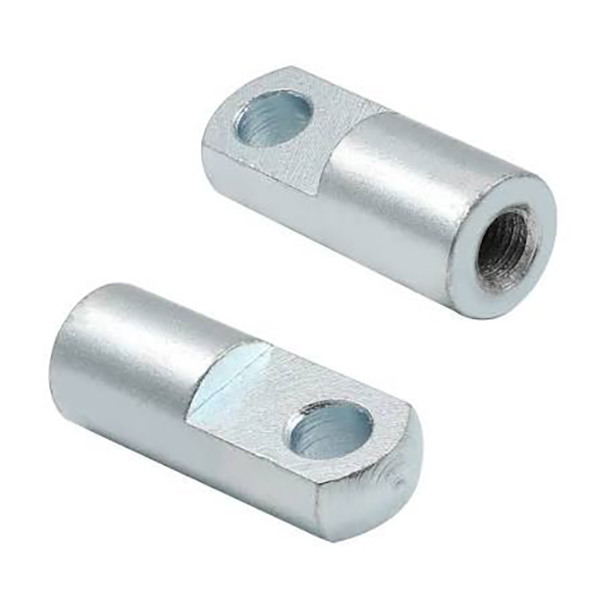

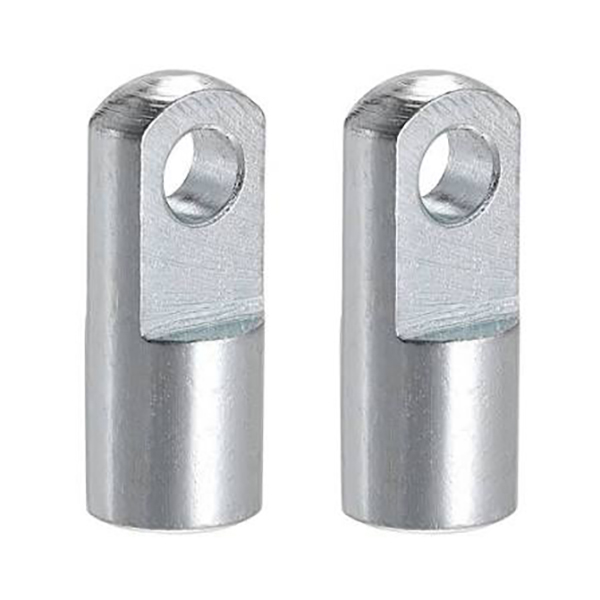

     I motako juntagailua, zilindro pistoiaren belarri bakarreko / U-clevis konektore bezala ere ezaguna, zilindroaren pistoiaren hagaxka eta kargen arteko lotura hesitzeko erabiltzen da. Plano baten barruan ±5°ko kulunkatzea ahalbidetzen du. Instalazio sinplea eta tentsio- eta konpresio-erresistentzia bikaina dituena, zilindro pneumatiko estandarrentzako mutur ohikoena da.

2. Egitura eta ezaugarri nagusiak

     • Profila: Gorputz zilindrikoa belarri-zulo bakarrarekin (U formako irekidura); haria emea buztanean pistoiaren barran torlojutzeko.

     • Funtzioa: kostu baxuko alternatiba artikulatua Y motako giltza eta hagatxo-muturreko errodamendurako; angelu txikiko kulunkak instalazioan zehar lerrokatze akatsak konpentsatzen ditu.

     • Materiala: Karbonozko altzairua (belztua / nikelatua), burdinurtua, altzairu herdoilgaitza. Pin-zuloak pin eta koba lotzea eskatzen du.

     • Konparazio abantaila: junta flotagarria baino merkeagoa; zurruntasun handiagoa eta karga-gaitasun handiagoa haga-muturreko errodamenduak baino.

3. Eredua izendatzeko hitzarmena

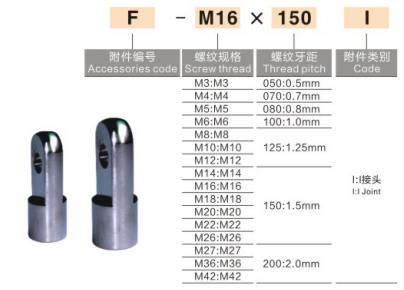

  1) AirTAC estandarra: F-M10×1.25I: F = osagarria, M10×1.25 = hariaren zehaztapena, I = I motako giltza

  2) SMC estandarra (MBB / CA2 / CS1 seriea)

     • I-32: I motako giltza 32 mm-ko zuloko zilindrorako

     • CA2-40-I: CA2 seriea, 40 mm-ko zuloa, I motako juntadura

  3) Etxeko marka orokorra: I-M16 × 1,5: haria M16 × 1,5, 50/63 mm-ko zuloko zilindroetarako egokia

4. Zehaztapena eta zilindroaren zuloaren bat datorren taula

5. Instalazio jarraibideak

  1. Torloju I motako klabearen hari emea pistoiaren hariaren kanpoko harian, estutu askatzeko. Hari anaerobikoa hautazkoa da.

  2. Lerrokatu kargaren alboko belarri-zuloa I junturaren belarri-zulo bakarrean, sartu pina, instalatu bi muturretan pintxoak eror ez daitezen.

  3. Aplikazioa: Push-pull karga, gida lineala, iraultzeko mekanismoa. Ez da gomendagarria abiadura handiko / maiztasun handiko swing aplikazioetarako (hastaken muturreko errodamenduak hobesten dira).

6. Ordezko eredu arruntaren erreferentzia azkarra

     • 32 mm-ko zuloa: F-M10×1,25I / I-32

     • 40 mm-ko zuloa: F-M12×1,25I / I-40

     • 50/63 mm-ko zuloa: F-M16×1.5I / I-50/63

     • 80/100 mm-ko zuloa: F-M20×1.5I / I-80/100

7. Konparazioa: I mota vs Y mota vs Rod End Bearing vs Artikulazio flotagarria
