U motako hagatxoaren muturra arrain-begiaren juntagailua

U Mota Rod End Bearing Arrain Begi Joint | 360°-ko artikulazio unibertsala zilindroaren muturretarako

Marka: SOLH by Richge Technology | Pneumatiko Zilindro Pistoi Rod Unibertsala Rod End Rod

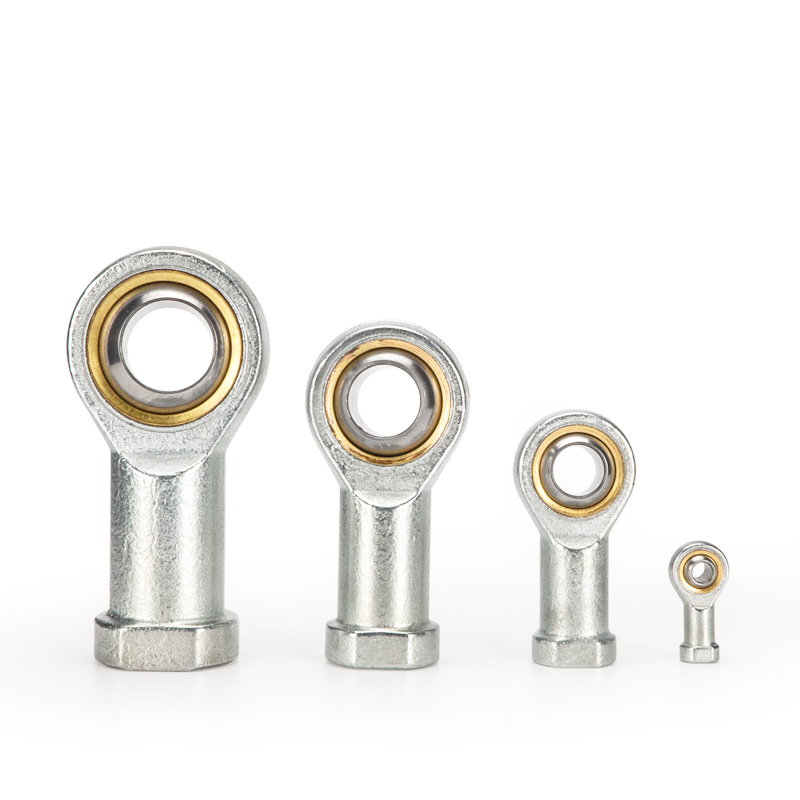

1. Produktuen ikuspegi orokorra

     U motako arrain-begiaren juntagailua, hagaxka-muturreko errodamendu esferikoa U atzizkiarekin ere ezagutzen dena, 360°-ko osagarri artikulatu unibertsala da, zilindro-pistoiaren haga batean muntatua. Lerrokatze okerrak eta norabide anitzeko swing arazoak konpontzen ditu eta alboko indarra kentzen du, SC, MA, MAL eta beste zilindro pneumatiko estandar batzuekin bateragarria.

2. Egitura eta oinarrizko funtzioak

     • Egitura: Hari emea (lotu pistoi haga) + bola esferikoa + kanpoko eraztuna, kulunka erradiala eta angeluarra librea.

     • Swing Ahalmena: ± 13 ° ~ ± 15 ° kulunka unibertsala, ± 5 ° baino askoz handiagoa I/Y giltza hornidurak norabide anitzeko egokitzapen doikuntzarako.

     • Material aukerak

￮ Estandarra: Errodamenduen altzairua / karbono altzairua, oxido beltzez edo akabera galbanizatuz itzalduta

￮ Higadura-erresistentea: kobre aleaziozko buxa / auto-lubrikatzaile mota

￮ Korrosioaren aurkakoa: 304 altzairu herdoilgaitza

     • Oinarrizko Abantailak

￮ Konpentsatu desbideratze ardazkidea 2 mm-ra arte eta desbideratze angeluarra 15°-raino

￮ Saihestu makurdura-momentua eta alboko indarra pistoiaren hagatxoan, babestu zilindro-zigiluak

￮ Abiadura handiko, maiztasun handiko eta karga eszentrikorako lan baldintzetarako aproposa

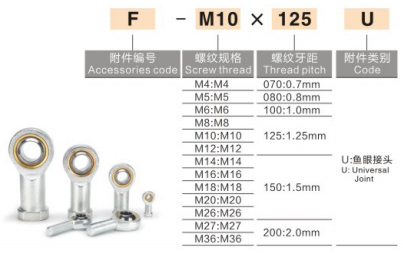

3. Marka nagusientzako izendatzeko hitzarmen eredua

  1) AirTAC (oso onartua)

     Formatua: F-M haria × altuera U
     Definizioa: F = osagarria; M = hariaren zehaztapena; U = arrain-begia hagatxoaren muturreko errodamendua

     • F-M8 × 1.25U 25 mm-ko zuloko zilindrorako

     • F-M10 × 1.25U 32 mm-ko zuloko zilindrorako

     • F-M12 × 1.25U 40 mm-ko zuloko zilindrorako

     • F-M16 × 1.5U 50/63 mm-ko zuloko zilindrorako

     • F-M20×1.5U 80/100 mm-ko zuloko zilindrorako

  2) SMC PHS seriea: Formatua: PHS-haria, adibidea: PHS-10

  3) Etxeko marka orokorra: SI/M12×1,25 (harri emea), SA/M12×1,25 (hari arra)

4. Zehaztapen komunak eta zilindroaren zulamenaren bat datorren taula

5. Konparazioa: U motako arrain-begia vs I/Y Clevis / F Floating Joint

  Hautaketa Gida: Eszentrikotasun handia eta norabide anitzeko kulunka → U mota; Lerrokatzea eta maiztasun handiko ekintza → F mota; Abiadura baxuko karga astuna → Y motakoa; Belarri karga-euskarri bikoitza → I motakoa.

6. Instalazio jarraibideak

  1. Torloju emea haria pistoiaren kanpoko harian, aplikatu hari anaerobikoaren blokeoa eta kontrolatu behar bezala estutzeko momentua.

  2. Muntatu kanpoko eraztun zuloa pin ardatza kargatzeko. Ez da lerrokadura koaxial zorrotza behar eta eszentrikotasun jakin bat onartzen da.

  3. Lan-presioa: ≤1.0MPa zilindro estandarrentzat; funtzionamendu-tenperatura: -20 ℃ ~ + 120 ℃.

  4. Push-pull karga dinamikorako eta maiztasun handiko funtzionamendurako egokia instalazio-espazio mugatuan. Ez etengabeko biraketa-higidura hutsagatik.

7. Aplikazioaren eszenatoki tipikoak

     • Automatizazio-ekipoak, 3C elektronika, robot pisak

     • Abiadura handiko garraioa, estanpazioa eta prentsa-egokitzea, ibilbide luzeko mekanismoak

     • Koaxialtasun eskasa, bibrazio handia eta karga eszentrikoa duten ekipoak
