JA / JB / JC / JS serieko junta flotagarria

SOLH JA / JB / JC / JS Series Junta flotante | SMC Baliokidea Pneumatic Rod End Konektorea

Marka: SOLH by Richge Technology | SMC Standard Floating Joint, zuzeneko ordezkoa

1. Produktuen ikuspegi orokorra

  Artikulazio flotagarriak zilindroaren pistoiaren haga eta kargaren arteko artikulazio malgu gisa jokatzen du. Bere oinarrizko funtzioa muntaketa-desegokitzea eta paralelismo-errorea xurgatzea da. Pistoiaren haga alboko bultzadatik babesten du, okertu, higadura anormal eta traba arriskua murrizten du. Automatizazio-makineriarako ezinbesteko osagarri estandarra da.

2. Lau serieen sailkapena eta desberdintasunak

3. Zehaztapen Tekniko Orokorrak

   Swing Angelua: ±5° JA/JB/JS-rako; hautatutako JC modeloak ±10°-ra arte

   Desplazamendu onargarria: 0,5 ~ 1 mm (JA); 0,5 mm (JB / JC / JS)

     • Funtzionamendu-tenperatura: -5 ~ + 70 ℃ (estandarra); -10 ~ + 120 ℃ (altzairu herdoilgaitza JS)

     • Hariaren tamainak: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, zilindroaren zuloarekin bat datozenak

     • Lan-presioa: ≤1 MPa pneumatikorako; ≤3,5 MPa erresistentzia handiko bertsio hidraulikoetarako

4. Eredu kodearen azalpena eta adibideak

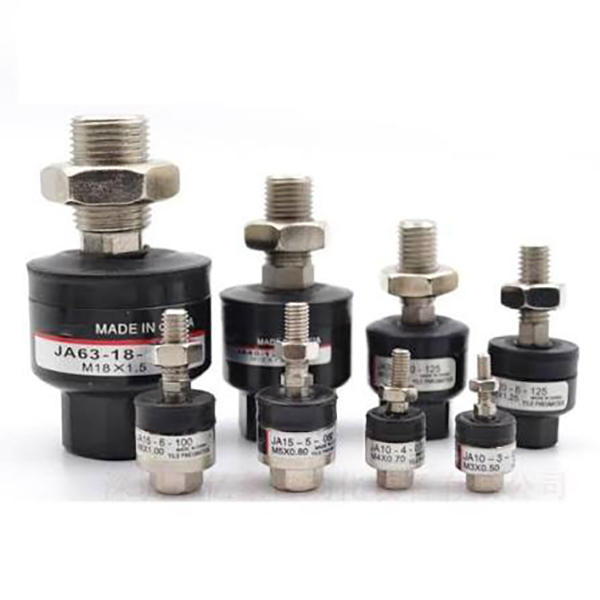

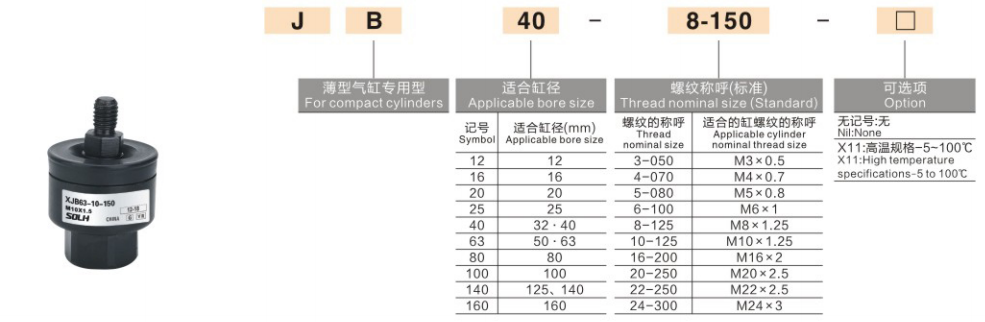

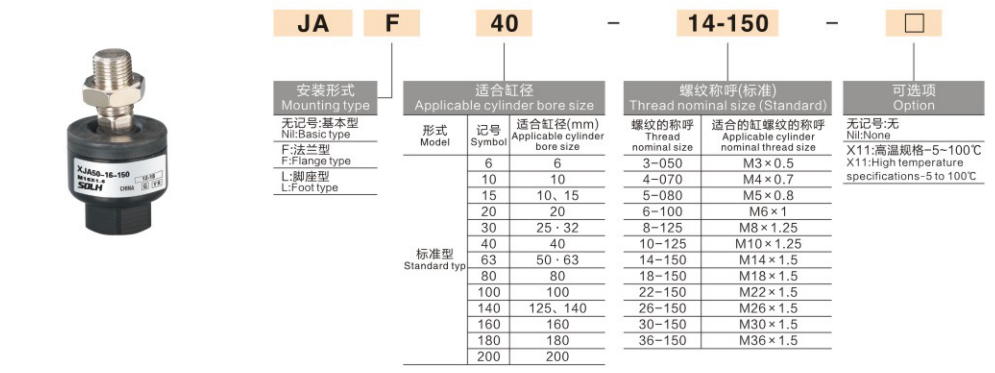

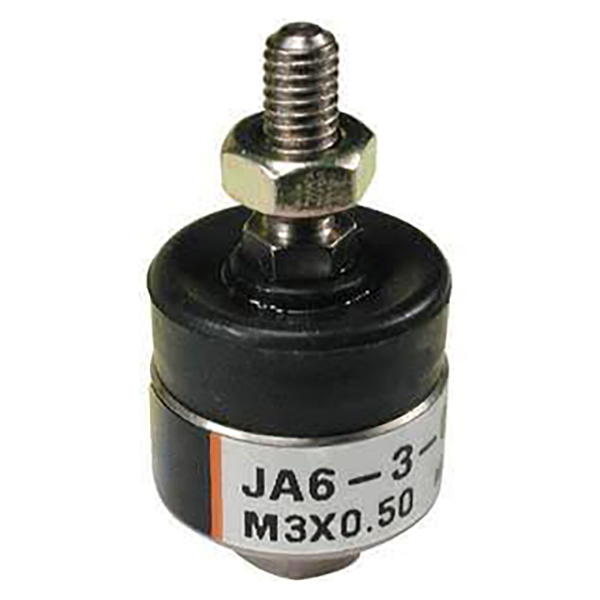

  Hartu JA20-8-100 / JB16-6-080 erreferentzia gisa:

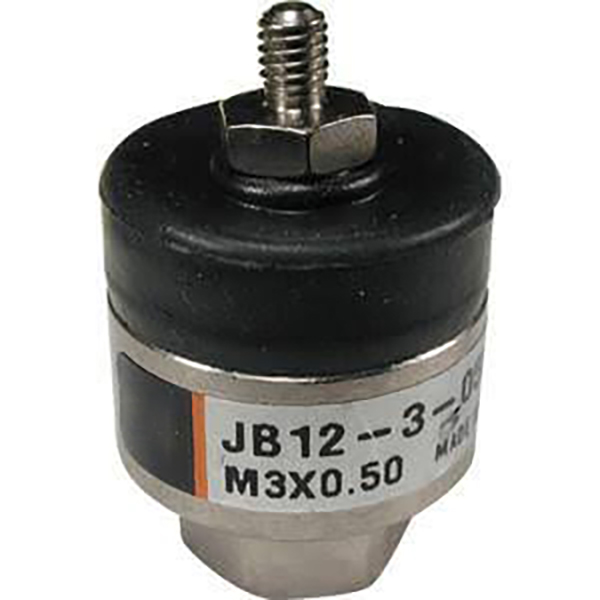

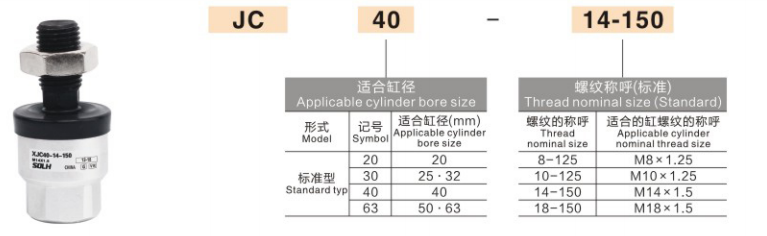

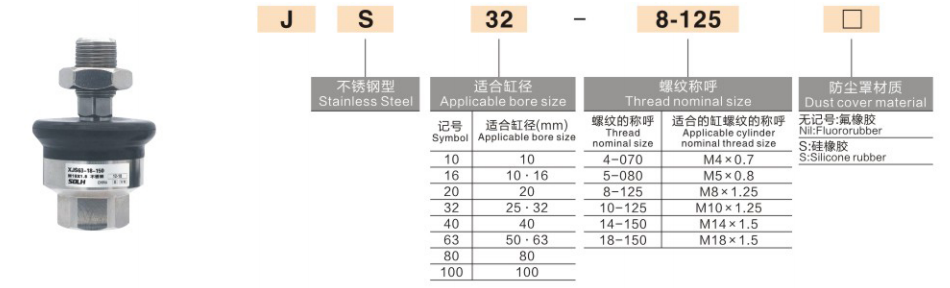

  JAJB/JC/JS aurrizkia = serie mota
  1. zenbakia (20/16): bat datorren zilindroaren zuloa Φ20 / Φ16
  2. zenbakia (86): pistoi-hastaka M8×1,25 / M6×1,0
  Atzizkia (100080): muntatzeko dimentsioa / haga kodea, luzera orokor estandarrari dagokio

5. 3 Urratseko Hautaketa Gida

  1. Hautatu seriea zilindro motaren arabera
     Zilindro estandarra (SC  SI / CP96) → JA, lehentasun orokorra
     Zilindro mehea (CQ2  CDQ2) → JB, espazio trinkoa
     Mikro-zilindro  diseinu oso estua → JC ultra-laburra
     Elikadura  medikuntza / hezea / ingurune korrosiboa → JS altzairu herdoilgaitza

  2. Lotu haria eta zuloaren tamaina
     Egiaztatu pistoiaren haria (M5  M8 / M10 etab.) eta zilindroaren zuloa. Oharra: marka ezberdinetako zulo berdinak hari zehaztapen desberdinak izan ditzake, beti egiaztatu zilindroaren benetako marrazkiaren aurka.

  3. Lotu karga eta lan-egoera
     Pneumatiko estandarra: serie estandarra OK

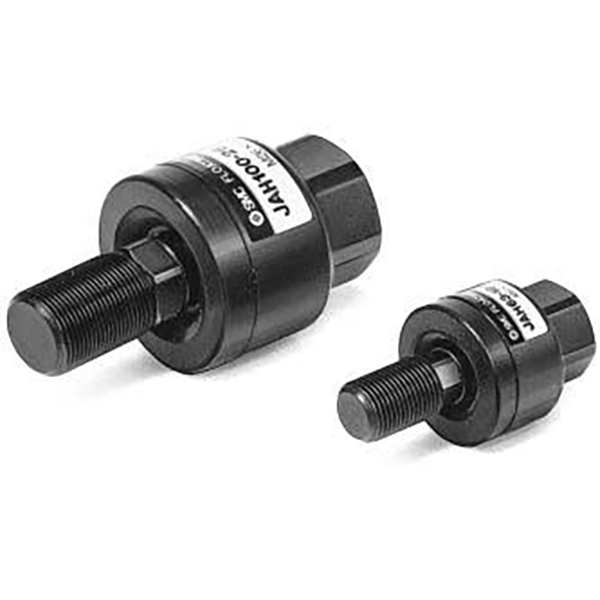

     Karga astuna  hidraulikoa: aukeratu giltzadura astun eta flotagarri dedikatua (ez JA normala)
     Maiztasun handiko elkarrekikotasuna: hobetu hauts-estalkiaren bertsioa bizitza luzeagoa izateko

6. Instalazio eta Funtzionamendu Oharrak

     • Kendu hauts-kapa pistoi-haxlean hariztatu aurretik, muntatu ondoren berriro instalatu txanoa birrintzeko.

     • Aplikatu hari anaerobikoen blokeo kopuru txikia harietan. PTFE zinta debekatuta dago; Hondakinek bola-giltzadura trabatu dezakete.

     • Jarraitu zehaztutako estutze momentua. Gehiegi estutzeak bola artikulazioa blokeatzen du eta flotazio funtzioa desgaitzen du.

     • Instalatu ondoren eskuz kulunkatu mugimendu librea itsatsi gabe baieztatzeko.

7. SOLH Ordezko Adierazpena

     SOLH JA/JB/JC/JS juntura flotagarriek SMC ereduaren kodeketa, dimentsioa eta errendimenduaren zehaztapenak betetzen dituzte guztiz. Inportatutako piezen zuzeneko ordezkapena, prezio lehiakorrak eta epe laburragoa dutenak, ekipamendu masiboko kostuak murrizteko aproposa.
