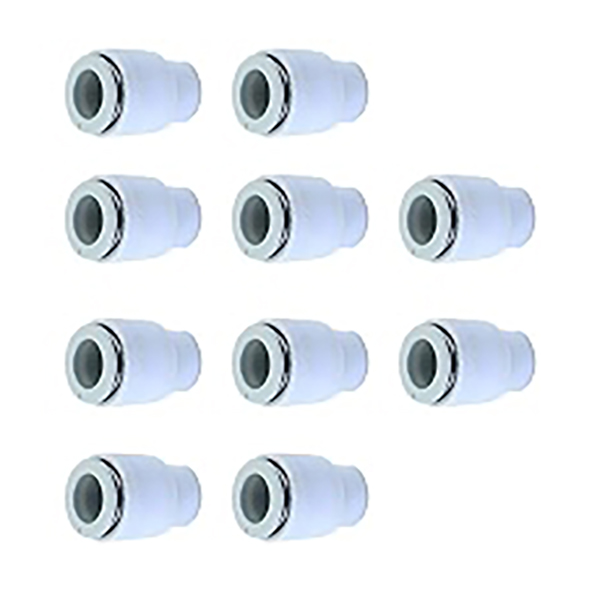

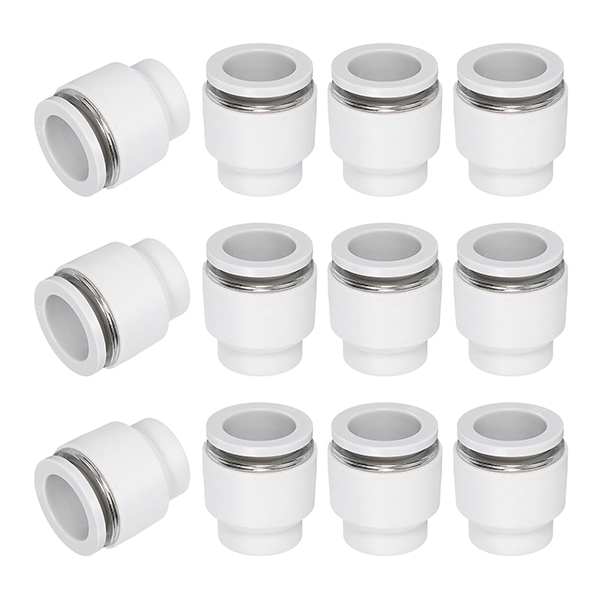

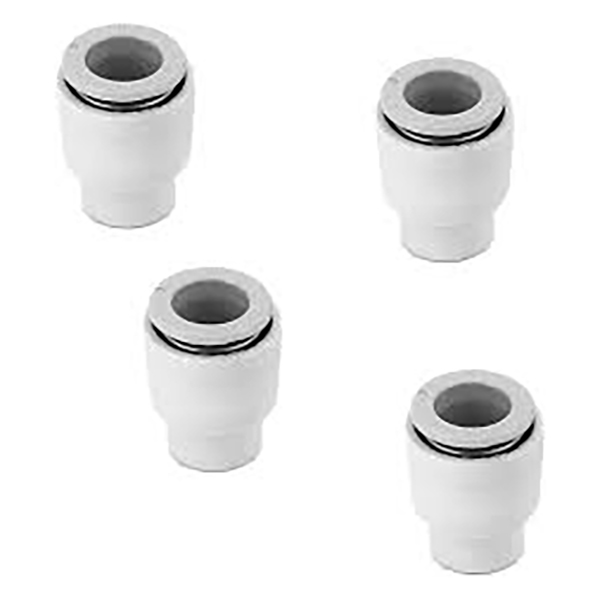

KQ2C Push Fit Female End Cap Plastikoa

SOLH KQ2C Series Push-In Cap | Hodi pneumatikoen entxufea KQ2 ukipen bakarreko osagarrietarako

Marka: SOLH by Richge Technology | SMC KQ2C Push-in Hodi Entxufearen baliokidea KQ2 serieko osagarrietarako

1. Produktuen ikuspegi orokorra

     KQ2C push-en kapa (hodi tapoia) SOLH KQ2 serieko osagarri pneumatikoekin bat datorrena da. Erabiltzen ez diren aire-hodi-hodiak aldi baterako zigilatzeko diseinatuta dago, aire-zirkuituak azkar ixteko, ezinbesteko osagarria sistema pneumatikoa martxan jartzeko eta portu erreserbatuak mantentzeko.

2. Ereduzko kodea izendatzeko araua

  Formatua: KQ2C□□
     KQ2: SMC 2. belaunaldiko ukipen bakarreko doikuntza seriea
     C: Tapoia, push-in hodi tapoia
     □□: bat datorren hodiaren kanpoko diametroa (mm)
  Adibideak:
     KQ2C04: Φ4mm-ko push-in ataka egokitzen da
     KQ2C06: Φ6 mm-ko push-in ataka egokitzen da (tamaina ezagunena)
     KQ2C08: Φ8 mm-ko push-in ataka egokitzen da

3. Egitura eta oinarrizko ezaugarriak

3.1 Egituraren Diseinua

      Sartzeko diseinu zilindrikoa, profilarekin bat datorren aire-hodiarekin, zuzenean ukipen bakarreko ataketan sartuta

      Zigilatze-printzipioa: konprimitu NBR barruko zigilua txertatu ondoren zigilatzea fidagarria osatzeko, ez da aparteko tresnarik behar

      Erortearen aurkako diseinua: altzairu herdoilgaitzezko masailezurrez irmo blokeatuta sartu ondoren sartu ondoren. Sakatu askatzeko lepokoa doikuntzan, txapela erraz kentzeko.

3.2 Funtsezko abantailak

     • Plug-and-play: Tresnarik gabeko instalazioa, sartu zuzenean zigilatzeko atakan, muntatu eta desmuntatu azkarra

     • Bateragarritasun osoa: KQ2 serieko ukipen bakarreko portu guztiekin funtzionatzen du T/L/U/E/UD/UT/VD/VT motak barne

     • Errendimendu fidagarria: Sistema osoko funtzionamendu-presiorako baloratua, -100 kPa-ra arteko hutsa onartzen du, ihes-arriskurik gabe.

     • Tamaina trinkoa: Instalazio-aztarna aurrezten du, ezin hobea kontrol-armairuetarako eta makinen barruko espazio estuetarako

     • Material iraunkorra: PBT ingeniaritza plastikozko gorputza + NBR zigilatzeko eraztuna, kolpeekiko erresistentea eta korrosioarekiko erresistentea bizitza luzerako

4. Eredu estandarraren zerrenda

5. Zehaztapen Tekniko Orokorrak

6. Aplikazio-eszenatokiak

     • Erreserbatutako ataken zigilatzea martxan jartzea: makinaren martxan jartzen diren bitartean erabili gabeko push-atalak zigilatu aire-ihesak saihesteko; konektatu hodiak proba amaitu ondoren

     • Ordezko ataka ixtea: balbula uharteetan eta manifold-en (KQ2UD/KQ2UT) ordezko atakak zigilatu hautsa eta ustekabeko aire-ihesak blokeatzeko.

     • Aldi baterako desgaituta dagoen zirkuituaren zigilatzea: ekipoen mantentze-lanetan aldi baterako desaktibatuta dauden zilindro-zirkuituen atakak zigilatzea, beste lan-zirkuituei eragin gabe.

     • Huts-zirkuitua ihesaren aurkakoa: hutseko ekipoetan erabiltzen ez diren bentosaren atakak itxi, huts-maila egonkorra mantentzeko

7. Erabilera oharrak

     •Bateragarritasun-egiaztapena: hautatu zorrozki bat datorren portuaren tamaina. Φ6 atakak KQ2C06 bakarrik onartzen du; bat ez datozen tamainak zigiluaren hutsegite edo txertatze hutsak eragiten ditu.

     •Txertatze osoa: Sartu txapela guztiz atakan klik soinua entzun arte, zigilatze fidagarria izateko barailak blokeatuta daudela baieztatuz.

     •Kentzeko metodoa: sakatu askatzeko lepokoa doikuntzan txapela kanpora ateratzen duzun bitartean. Ez tira bortizki barne-barailak ez kaltetzeko.

     • Lan-baldintza muga: ez da egokia gas korrosiboetarako, tenperatura altuko lurrunetarako eta bestelako euskarri berezietarako, pneumatiko eta hutseko aplikazio estandaretarako soilik.

     • Mantentzea eta ordezkatzea: ordeztu txanoa zigilu-eraztuna zahartuta edo hondatuta dagoenean, zigilatzeak huts egindako aire-ihesak ekiditeko.

8. Konparazioa: KQ2C Push-In Cap vs Threaded Plug
