KQ2E serie Bulkhead Union Push-in egokitzea

SOLH KQ2E Series Bulkhead Union Push-in Fitting | Panela muntatzeko konektore pneumatikoa

Marka: SOLH by Richge Technology | SMC KQ2E Bulkhead Union baliokidea ukipen bakarreko doikuntza pneumatikoa

1. Produktuen ikuspegi orokorra

     KQ2E SOLH KQ2 ukipen bakarreko egokitze-serieko bulkhead batasuna da, SMC KQ2E-rekin guztiz trukagarria. Ohiko panel-panelaren egokitzea deitzen zaio, ekipamendu-panel eta partizioen bidez lerro pneumatikoen barneratzeko osagai estandarra da. Barneko eta kanpoko aire-zirkuituak konektatzen ditu, balbula eta zilindroen panelen muntaketa onartzen du, oso erabilia kontrol-armairuetan, automatizazioko itxituretan eta gela garbiko partizioetan.

2. Ereduen izendapen-arauak

Ereduen banaketa-adibideak:

  Hodi bikoitzeko pareta estandarra: KQ2E06-00A
     KQ2: KQ2 serieko 2. belaunaldiko sarreria (gorputz zuria)
     E: Bulkhead Union, egitura bidezko panela
     06: Hodiaren kanpoko diametroa φ6mm, bi muturretan push-in tamaina bera
     00: Sarrerako ataka bikoitzak (hoditik hodiko pareta)
     A: NBR zigilua, junta mota behin eta berriz muntatzeko eta desmuntatzeko

  Babele txiki trinkoa: KQ2E04-00J
     J atzizkia: bertsio trinko miniaturizatua, dimentsio txikiagoa panel meheetarako eta miniaturazko ekipoetarako

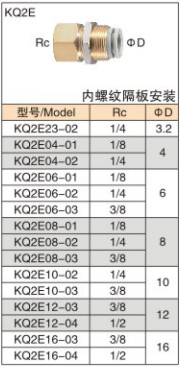

  Hari emea hodiaren pareta: KQ2E06-02A
     02: Rc14 eme koniko-hodiaren haria

  Esanahi osoa: φ6 push-in ataka ↔ Rc1/4 eme-harizko bulkhead konektorea

3. Hiru Egitura Mota

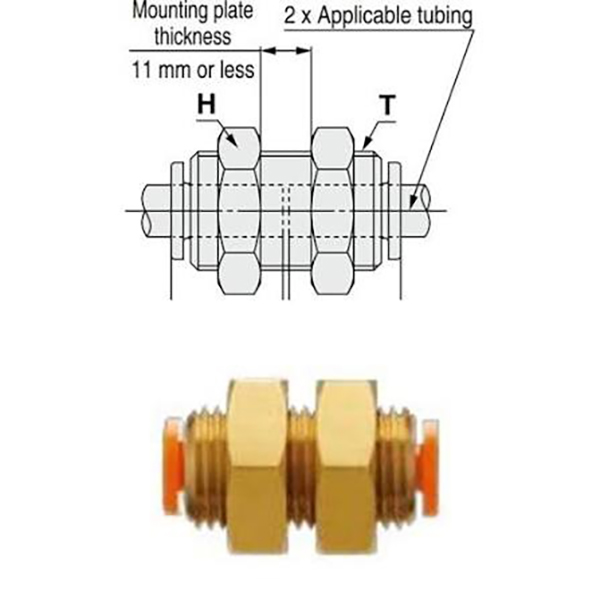

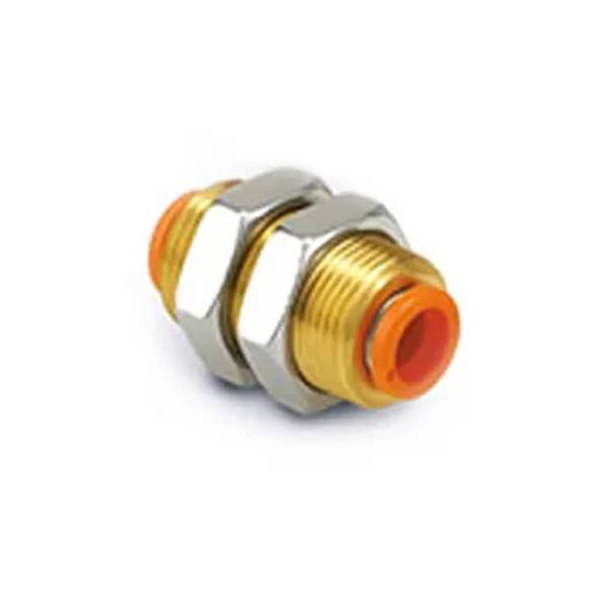

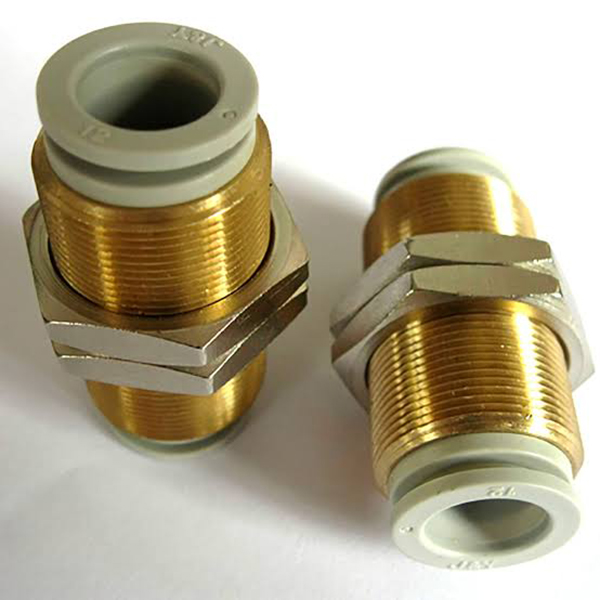

3.1 Hodi Bikoitzeko Bulkhead Batasun estandarra (KQ2EXX-00)

  Egituraren Ezaugarriak:

     • Bi muturretan diametro berdineko push-in atakak. Erdiko sekzioa, letoizko hariz nickel-plated + blokeo-azkoinarekin, paneletik igaro ondoren finkatuta

     • Fluxu zuzeneko kanala diametroa murrizteko edo norabide aldaketarik gabe, presio-jaitsiera minimoa

     • Panelaren bi alboetako aire-hodiak zuzenean konekta daitezke egokitzaile gehigarririk gabe instalatu ondoren

3.2 Hodi Bikoitzeko Bulkhead Batasun Mini trinkoa (KQ2EXX-00J)

  Egituraren Ezaugarriak:

     • Diseinu miniaturizatua mikro-ekipoetarako eta panel meheetarako optimizatua, luzera orokorra laburragoa eta hari-diametro txikiagoa bertsio estandarra alderatuta

     • Panel meheetarako eta instalaziorako espazio estuetarako egokia, kableatuaren eszenatoki trinkoetarako

     • Eredu estandarraren errendimendu-parametro berdinak, tamaina fisiko murriztua soilik

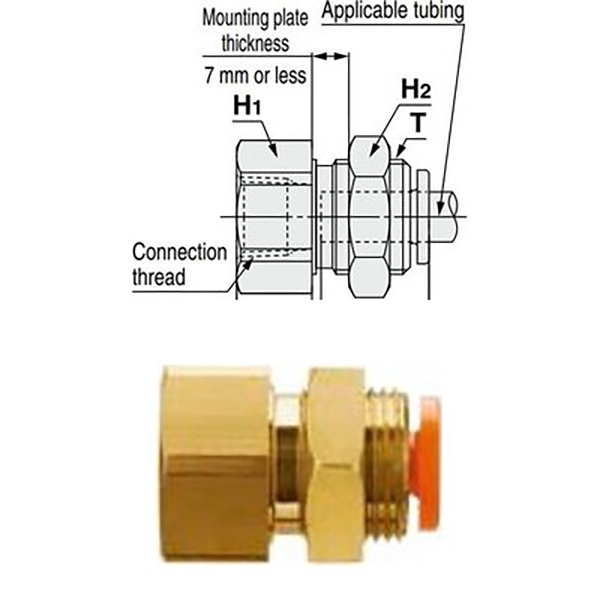

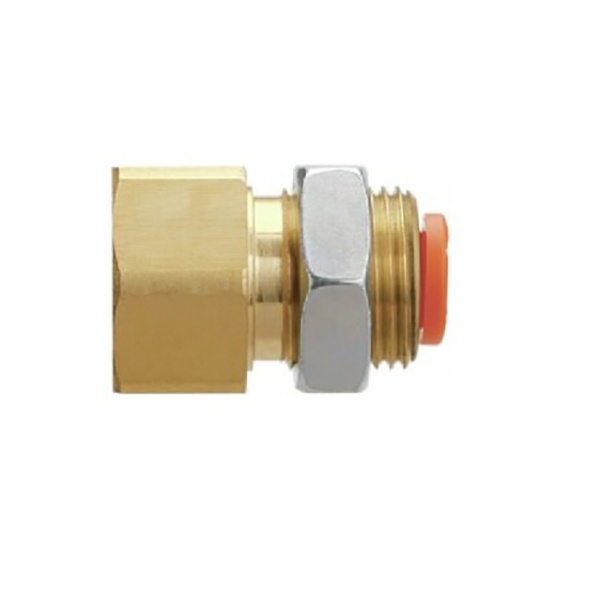

3.3 Hari eme-hodiaren pareko batasuna (KQ2EXX-YY)

  Egituraren Ezaugarriak:

     • Mutur bateko Rc eme haria (konektatu solenoide balbula, zilindroa, balbula-uhartea panel barruan), beste muturrean push-in kanpoko hodietarako.

     • Sekzio hariztatuarekin eta blokeo-azkoinarekin dator panela sartzeko eta finkatzeko. Konturatu instalazioa: barneko haridun balbula + kanpoko aire-hodia

     • Hari-ataka haridun balbula estandarrak zuzenean lotzen ditu; Kanpoko panela agerian dagoen push-in ataka bakarrik kableatu txukuna lortzeko eta gaizki funtzionatzeko

4. Zehaztapen tekniko orokorrak (serie osoa)

5. Hautaketa eta Instalazio Jarraibideak

  Hautaketa Gida

     • Aire-hodia kontrol armairutik / ekipo-paneletik, hodiak bi aldeetatik → KQ2EXX-00

     • Solenoidea / zilindroa panel barruan muntatua, hodia kanpoaldean → KQ2EXX-YY

     • Miniaturazko ekipamendua / panel mehea, espazio estu mugatua → KQ2EXX-00J

  Instalazio-oharrak

  1. Panelaren zuloen tamaina gomendioa:
     •Φ4Φ6 hodia: Gomendatutako zuloaren diametroa Φ15mm
     •Φ8Φ10 hodia: Φ20mm-ko zulo-diametro gomendatua
     •Φ12Φ16 hodia: Φ24mm-ko zulo-diametro gomendatua

  2. Panelen lodiera muga: bertsio estandarra ≤7mm; J bertsio trinkoa ≤5mm

  3. Hodiak prestatzea: moztu hodiak lauak eta errebarik gabe. Sartu guztiz klik entzun arte, ihesak saihesteko.

  4. Azkoin lotzea: hornitutako blokeo azkoina estutuz ziurtatu paneletik igaro ondoren; PTFE zinta ez da beharrezkoa A motarako (junta-zigilu integratua).

  5. Hutseko aplikazioa: Aukeratu A mota NBR zigiluarekin hutsean atxikitzeko.

6. Antzeko ereduekin alderatzea

7. Aplikazio tipikoak

     • Kontrol-armairuaren pareta: KQ2E06-00-k barruko hodiak armairutik kanpora pasatzen ditu kanpoko zilindroak konektatzeko, kableatu txukuna

     • Balbula solenoidearen panelaren muntaketa: KQ2E06-01A panelaren barruko balbularako, kanpotik kanporako sakatze-ataka soilik, garbia eta ukipenaren aurkakoa

     • Gela garbiaren zatiketa sartzea: gela garbiaren eta ekipoen artean aire-lerro zigilatua sartzea, ingurune garbia hautsi gabe

     • Ekipamendu trinkoetarako kableatu trinkoa: KQ2E04-00J panel meheetarako makineria txikian zirkuitu anitzeko diseinurako lekua aurrezteko
