Marka: SOLH by Richge Technology | SMC KQ2N zurtoin baliokidea ukipen bakarreko doikuntza zuzena
KQ2N zurtoin-estilo zuzeneko egokitzapen pneumatiko bat da. Mutur bat gizonezko haria edo zurtoina da, beste muturrak PU/PA aire-hodiak onartzen ditu. SMC KQ2N serieko ukipen bakarreko osagarrien ordezko zuzena da. Zirkuitu pneumatikoetan eta hutseko hodietan oso erabilia. Tresnarik gabeko instalazioa, sakatu askatzeko lepokoa hodiak azkar sartzeko edo kentzeko.
Lau egitura mota eskuragarri:

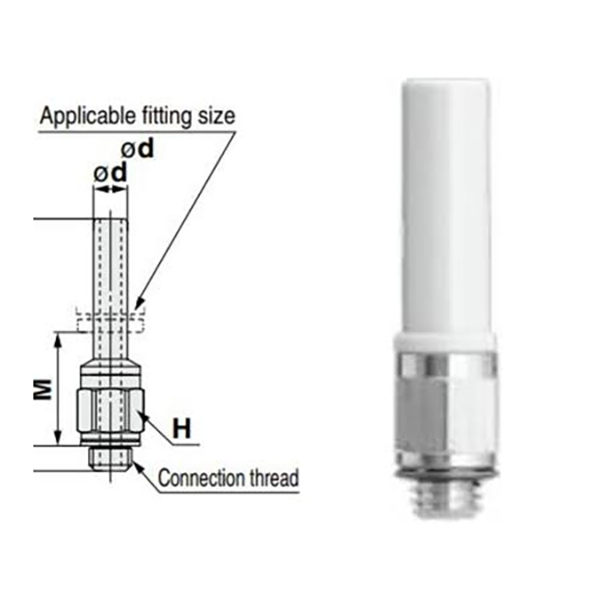

Hari arra zurtoin mota (M haria: M5)

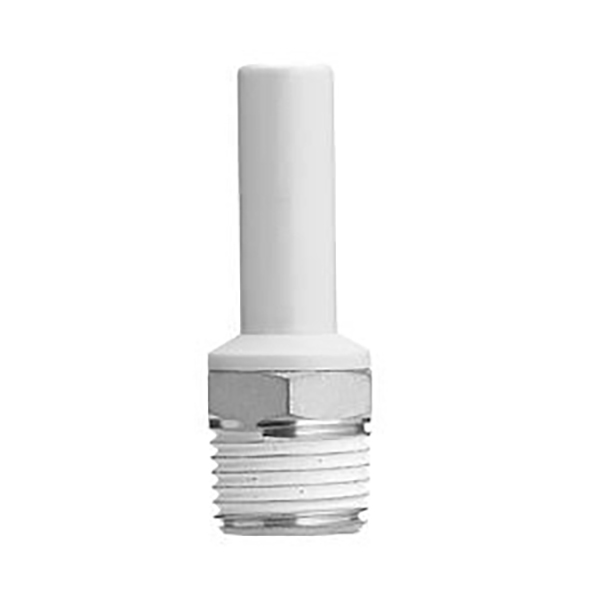

Hari arra zurtoin mota (Imperial Taper R haria: 1/8,1/4,3/8)
• Diametro berdineko zurtoina zuzena (-99 atzizkia): bi muturrak OD zurtoin berdinarekin
• Zurtoin zuzen murriztea: tamainaren trantsiziorako kanpoko diametro ezberdineko bi zurtoin
Adibidea: KQ2N04-M5
• KQ2N: Serie-kodea, zurtoin-mota zuzena
• 04: Hodiaren kanpoko diametroa Φ4mm push-in aldean
• M5 / 01S / 02S: hari maskulinoaren zehaztapena
• -99: Diametro berdineko zurtoin zuzena
• 04-06: zurtoinaren doikuntza murriztea, ①Φ4 → ②Φ6
|
Kode Segmentua |
Deskribapena |
|
KQ2N |
Seriearen kodea: zurtoin motako sarbide zuzena |
|
04/06/08/10/12/16 |
Hodiaren kanpoko diametroa ΦD (mm) |
|
M5 |
Hari metriko arra M5×0,8 |
|
01S/02S/03S |
Imperial R taper haria: R1/8, R1/4, R3/8 |
|
-99 |

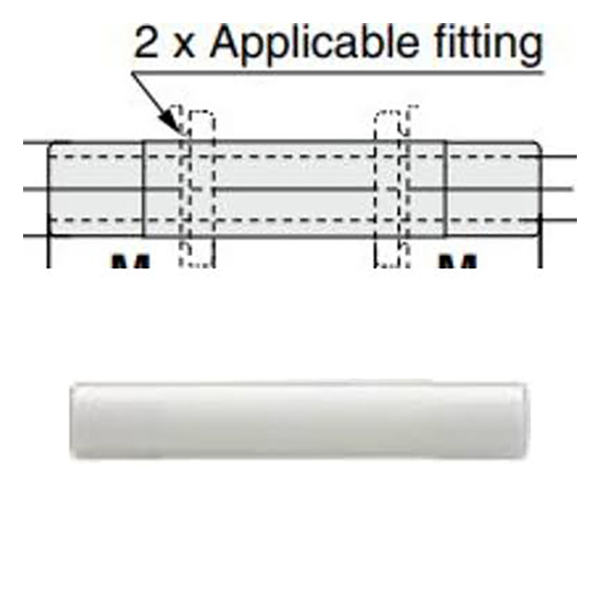

Diametro berdineko zurtoin zuzena, bi muturren OD bera |
|
Zifra bikoitzak, adibidez, 04-06 |

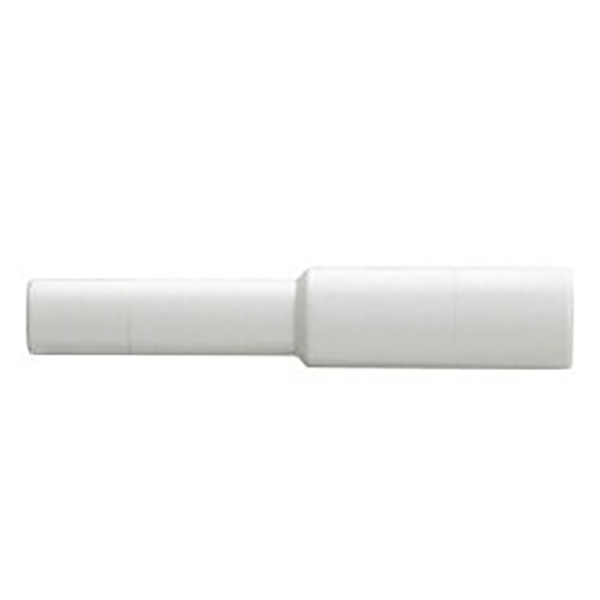

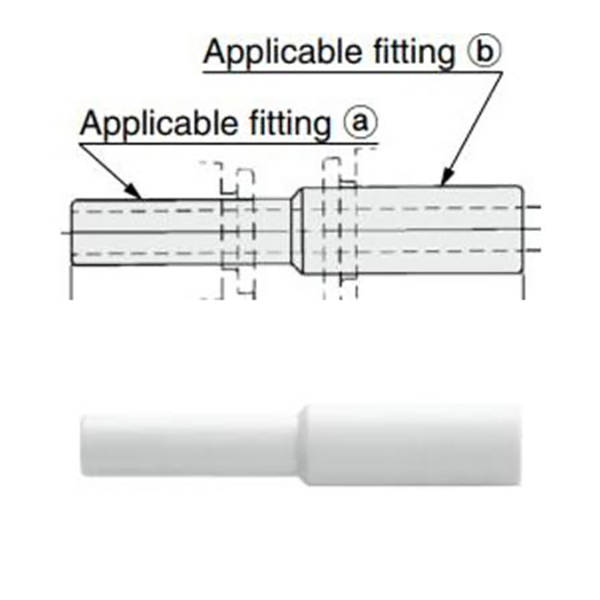

Zurtoinaren doikuntza murrizteko: ① sarrerako OD, ② irteerako OD |
|
Elementua |
Parametroa |
|
Hodi aplikagarriak |
PU poliuretanozko hodia, PA nylonezko hodia |
|
Funtzionamendu-presioa |
0 ~ 1.0MPa, hutsean presio negatiboko zirkuituarekin bateragarria |
|
Funtzionamendu-tenperatura |
0 ℃ ~ + 60 ℃ |
|
Gorputzaren Materiala |
Plastikozko gorputza; Nikelezko letoizko pieza hariztatua, korrosioarekiko erresistentea |
|
Zigilatzeko Errendimendua |
Hari zigilatzeko bikaina |
|
Konexio-metodoa |
Push-in; prentsa-oharra lepokoa hodia kentzeko |
4.1 Metriko M Gizonezko Hariaren Bertsioa
|
Eredua |
Haria |
ΦD hodia |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |
4.2 Imperial R Taper Male Thread bertsioa
|
Eredua |
R haria |
ΦD hodia |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |
4.3 Diametro berdineko zurtoina zuzena (-99 seriea)
|
Eredua |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |
4.4 Zurtoinaren doikuntza zuzena murriztea
|
Eredua |
① Zurtoinaren OD |
② Zurtoinaren OD |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Korrosioarekiko erresistentziarako eta hari zigilatzeko fidagarria den letoizko haria nikelaz estalitako gorputz plastikoa
• PU poliuretanozko aire-hodiarekin eta PA nylonezko hodiarekin bateragarria
Lan presioa 0 ~ 1.0MPa, hutsean presio negatiboko zirkuituetarako egokia
• Funtzionamendu-tenperatura tartea: 0 ℃ ~ + 60 ℃
• Muntaketa sinplea: mantendu hodiaren amaiera leuna eta sartu zuzenean; sakatu aurrealdeko askatzeko lepokoa desmuntatzeko hodiak ateratzeko
Automatizazio-makineria, beso robotikoak, hutsean xurgatzeko sistemak, aparatu pneumatikoak, aire-konpresoreen hoditeria. Inportatutako SMC KQ2N serieko osagarrien ordezkapen zuzena.
