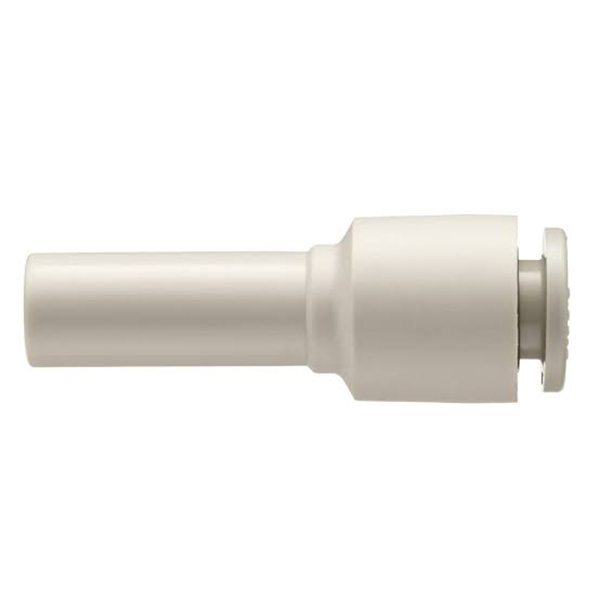

Marka: SOLH by Richge Technology | SMC KQ2R Ukipen bakarreko doikuntza pneumatiko zuzen murrizteko baliokidea
KQ2R KQ2 serieko sarbide zuzen murrizteko bat da, diametro ezberdineko hodi-akoplagailu gisa ere ezaguna. Kanpoko diametro ezberdineko bi aire-hodi linean konektatzeko bereziki diseinatuta dago, sistema pneumatikoetan gehien erabiltzen den osagarri murrizteetako bat.
Ereduaren adibidea: KQ2R06-08
KQ2: SMC 2. belaunaldiko ukipen bakarreko doikuntza seriea
R: Erreduzitzailea, egitura zuzena murrizten duena
06: ① atakaren hodiaren kanpoko diametroa (mm, Φ6mm)
08: ② atakaren hodiaren kanpoko diametroa (mm, Φ8mm)
Egitura Ezaugarriak
• Bi muturrek ukipen bakarreko KQ2 ataka estandarrak hartzen dituzte; mutur bat OD hodi txikirako eta bestea OD hodi handirako barne-fluxu-kanal zuzenarekin, diametro ezberdineko hodietarako lineako konexioa eginez.
• Kanal barruko trantsizio leuna, presio-jaitsiera txikiagoa muntaketa zatituarekin alderatuta (egokidura zuzena + erreduktore bereizia). Fluxua eta presio-jaitsiera sentikorrak diren zirkuitu pneumatikoetarako aproposa.
|
Kode Segmentua |
Deskribapena |
|
KQ2R |
Serie-kodea: sarbide zuzena murriztea |
|
Lehenengo bi zifrak |
① atakaren hodiaren OD (mm) |
|
Azken bi zifrak |
② atakaren hodiaren OD (mm) |
|

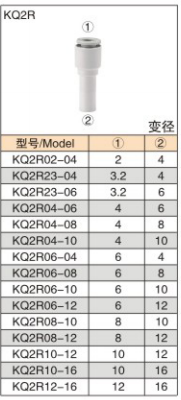

Eredua |
Ata ① Hodiaren OD (mm) |
Ata ② Hodiaren OD (mm) |
Aplikazio tipikoa |
|
KQ2R02-04 |
Φ2 |
Φ4 |
Mikro-ekipoa, Φ2 eta Φ4-ren hodi konexioa |
|
KQ2R04-06 |
Φ4 |
Φ6 |
Zilindro-zirkuitu txikia, Φ4 eta Φ6 tutu konexioa |
|
KQ2R06-08 |
Φ6 |
Φ8 |
Solenoide-balbularen zirkuitu estandarra, Φ6tik Φ8ra (ezagunena) |
|
KQ2R08-10 |
Φ8 |
Φ10 |
Fluxu handiko zirkuitua, Φ8 eta Φ10-ren hodi konexioa |
|
KQ2R10-12 |
Φ10 |
Φ12 |
Aire hornidurako zirkuitu nagusia, Φ10 eta Φ12 arteko hodi konexioa |
|
KQ2R12-16 |
Φ12 |
Φ16 |
Emari handiko enbor-lerro nagusia, Φ12 eta Φ16 arteko hodi konexioa |
|
Elementua |
Parametroa |
|
Fluido aplikagarria |
Aire konprimitua, hutsa, ur garbia (izozterik gabekoa) |
|
Funtzionamendu-presioa |
-100kPa (hutsean) ~ 1.0MPa |
|
Lehertze-presioa |
3.0MPa @ 23 ℃ giro-tenperatura |
|
Funtzionamendu-tenperatura |
-5 ℃ ~ + 60 ℃; 0 ~ 40 ℃ ur ertainerako |
|
Hodi bateragarriak |
PU hodia, nylonezko hodia, nylonezko hodi biguna, FEP/PFA PTFE hodia |
|
Materiala |
PBT gorputza + SUS304 altzairu herdoilgaitzezko harrapaketa + NBR nitrilozko gomazko zigilu eraztuna |
Hautaketa-araua: aukeratu KQ2R bi OD hodi ezberdinen linean konektatzeko, ez da osagarri konbinatu beharrik.
• Hodiaren amaiera laua eta errebarik gabe moztu behar da. Sartu hodiak guztiz "klik" soinua entzun arte, aire-ihesak ekiditeko.
• Kentzeko: sakatu askatzeko lepokoa atakan eta tira hodiak kanpora; ez tira egin indar gordinaz.
• Presio-jaitsiera handitu egiten da diametro-diferentzia handiagoarekin. Hobetu diametro txikiko diferentzia duten ereduak fluxu handiko baldintzetan.
• Hodiaren diametroaren trantsizioa: Bihurtu Φ8 hodi nagusia Φ6 hodira KQ2R06-08 bidez tamaina ezberdinetako zilindroak egokitzaile gehigarririk gabe etortzeko.
• Makina berritzea: ekipo zaharretako Φ6 hodiak makina berriaren Φ8 hodiekin konektatu bateragarritasunerako, ez da hodi osoa ordezkatu behar.
• Hutseko zirkuituaren konexioa: diametro ezberdineko huts-lerroak parekatu. Isuri txikiko diseinuak huts-maila egonkorra mantentzen du.
