KQ2V serieko sarbide pneumatikoak

SOLH KQ2V serie pneumatikoen push-in L adar-adar osagarriak | SMC KQ2V baliokidea

Marka: SOLH by Richge Technology | KQ2V Ukipen bakarreko L konektore pneumatikoen familia

1. Produktuen ikuspegi orokorra

     SOLH KQ2V serieak hari maskulinoko L motako push-in pneumatikoko osagarriak dira, hainbat adar-aldaera dituztenak. Zirkuitu pneumatikoetan aire-iturburuaren banaketarako eta kanalizazioaren norabidea aldatzeko diseinatua. SMC KQ2V seriearekin guztiz trukagarria. Ingeniaritza plastikozko gorputz zuriz eta letoizko hari nikelaztatuta dago. Itsasgarririk gabeko muntaketa azkarra. PU eta PA tutu pneumatikoekin bateragarria. Automatizazio-makinetan, hutsean jasotzeko eta lekua egiteko eta zilindroen hodi-sistemetan zabalduta dago.

  Bost azpi-eredu diseinu-eskakizun desberdinetarako:

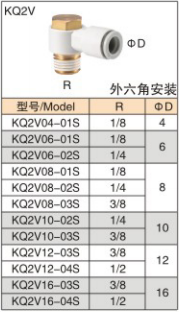

     KQ2V: L motako irteera bakarre estandarra, kanpoko muntaketa hexagonala, 1-in 1-out

     KQ2VS: L motako irteera bakarre estandarra, barruko entxufe hexagonalaren muntaketa, 1-in 1-out

     KQ2VF: Cascadable L egokitzapena, ar R haria + emea Rc haria, serie konexioa eskuragarri, 1-in 1-out

    KQ2VD: 1 eta 2 adarrentzako egokitzapen bertikala, hari maskulinoko sarrera bat, diametro berdineko bi mahuka irteera

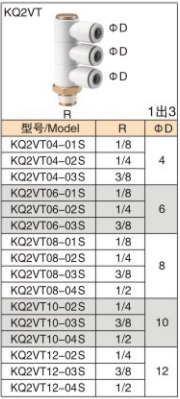

     KQ2VT: 1etik 3ra arteko adarrentzako sarbide bertikala, hari ar-eko sarrera bat, diametro berdineko hiru mahuka irteera

2. Eredu Kodearen Azalpena

  Adibidea: KQ2VD04-01S

      KQ2V = Seriearen oinarrizko kodea

      D  T / S / F = Egitura-atzizkia

     D: 1-tik 2 adar bertikala

     T: 1etik 3rako adar bertikala

     S: Barneko hexaldearen L ukondoa

      F: Cascadable L ukondoa

     Atzizkirik ez: Kanpoko hexagonal estandarra L ukondoa

     04 = Hodiaren kanpoko diametroa ΦD: 4mm

     01S = Hari arra R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Zehaztapenen Laburpen Taula

4. Materialak eta funtzionamendu-baldintzak

5. Azpi-ereduaren Ezaugarriak

     • KQ2V (Kanpoko Hex L ukondoa): L ukondo estandarra kanpoko hari hexagonaleko muturrarekin giltza estutzeko. Oinarrizko motarik erabiliena, gehienez Φ16 tamaina handiko hodiak onartzen ditu.

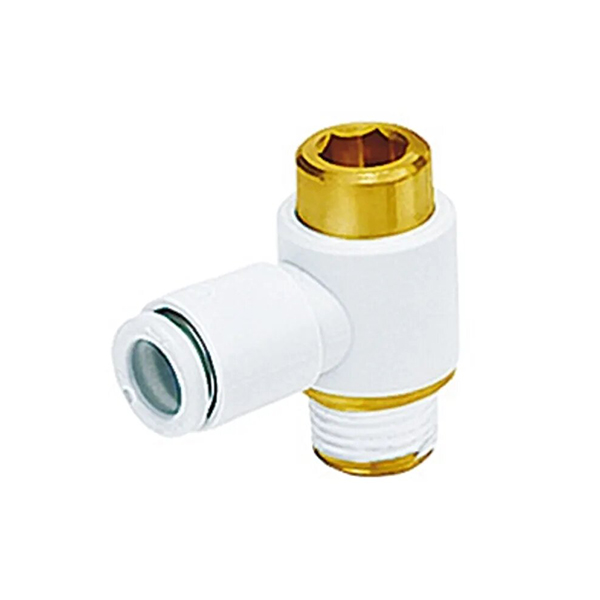

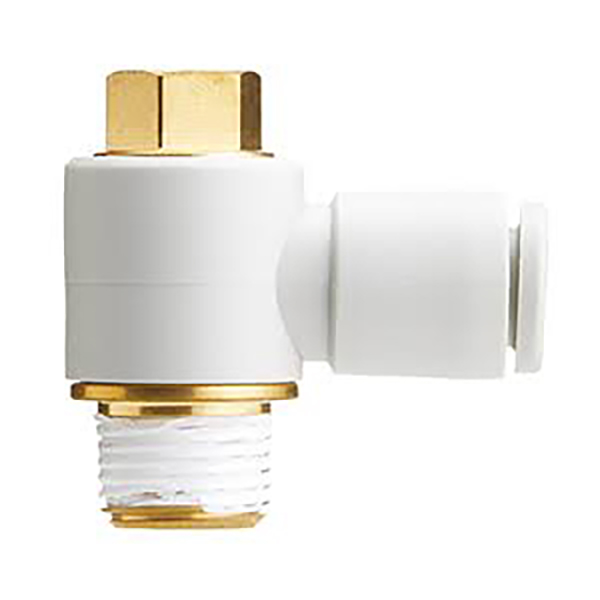

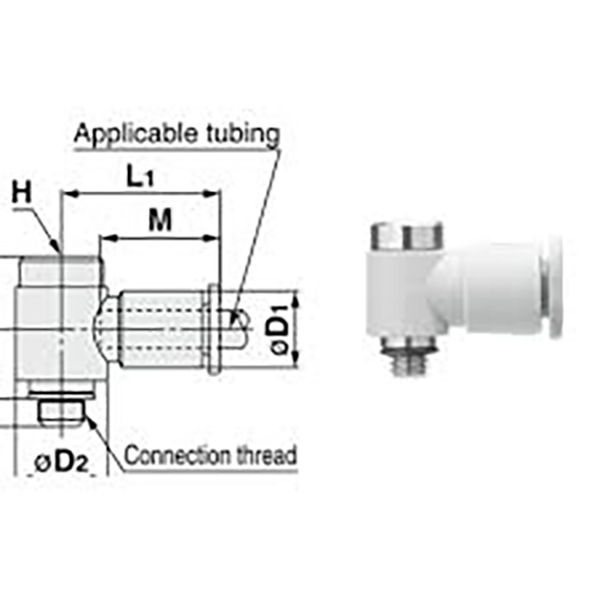

     • KQ2VS (Barneko Hex L ukondoa): Hariaren atakan Counterbore barne hex. Instalazio-espazio estu mugatu baterako diseinatua. M5 hari txikiaren aldaera miniaturazko zilindroekin bat dator.

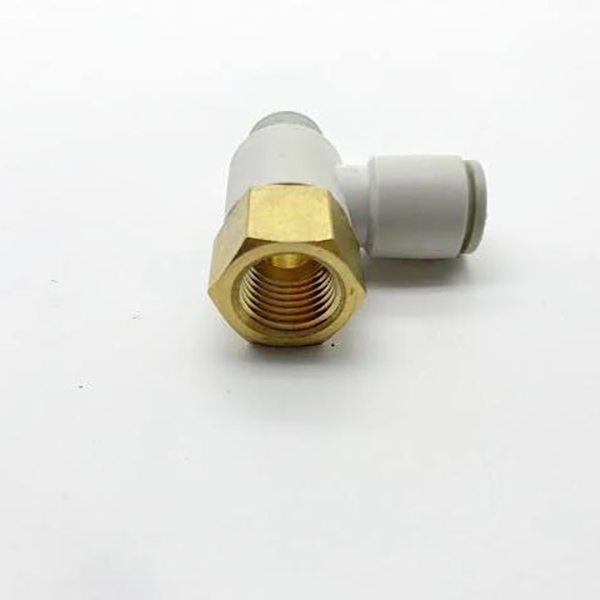

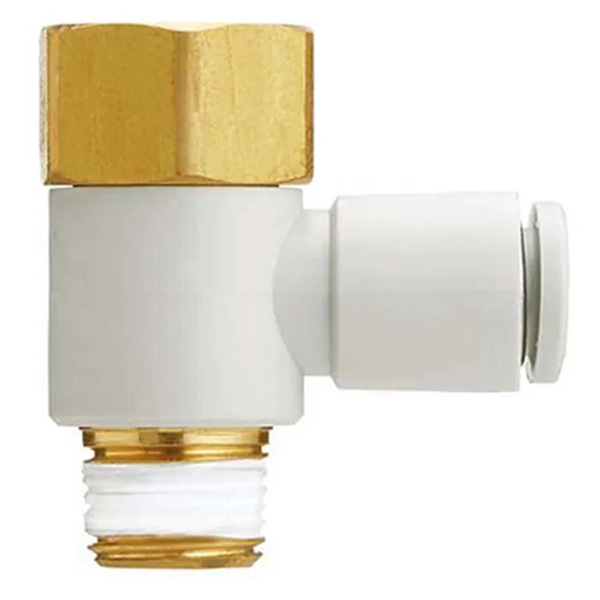

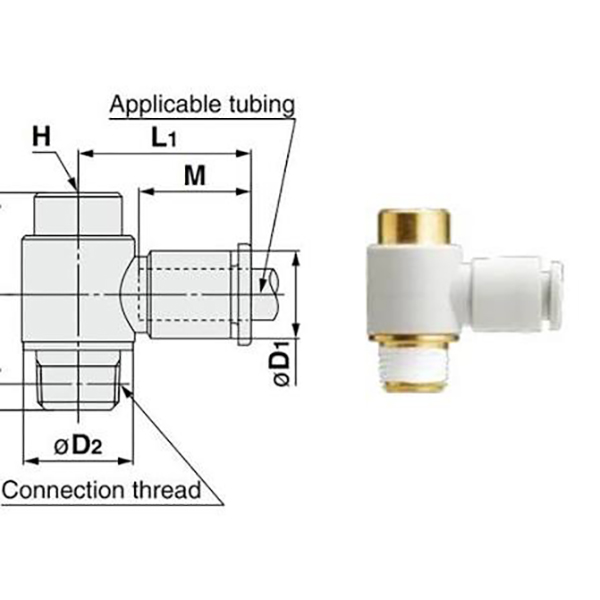

     • KQ2VF (L ukondoa kaskadagarria): R ar eta Rc hariz emea ditu. Lotura anitz seriean konekta daitezke bide anitzeko adarretarako, bloke ugarien beharra murrizten du.

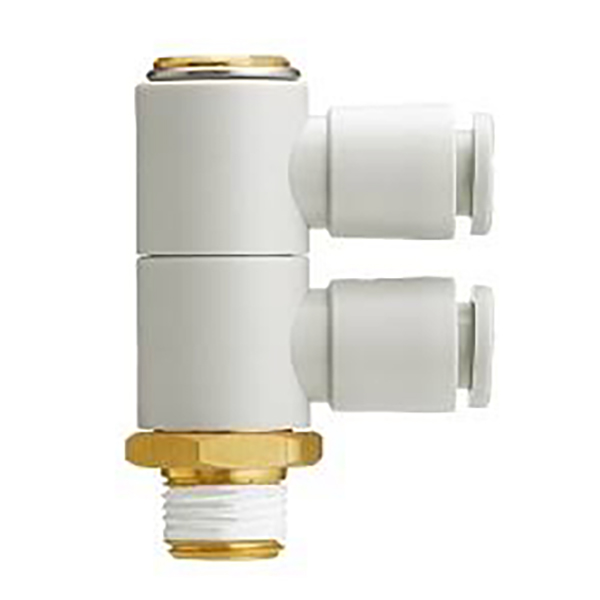

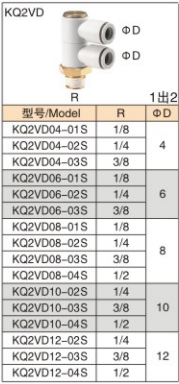

     • KQ2VD (1-tik 2rako adar bertikala): Hari bakarreko aire sarrera, bertikalki bi hodi irteera berdinetan banatzen da. Airearen banaketa trinkoa 1-in-2-out, egokitze kopurua murrizten du.

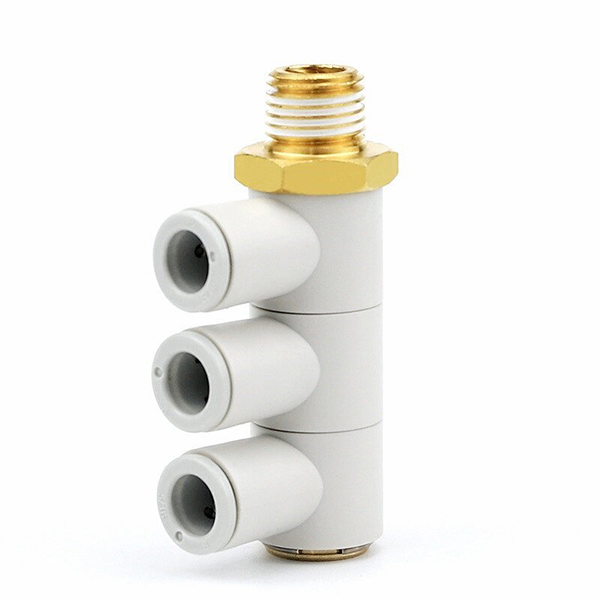

     • KQ2VT (1-tik 3rako adar bertikala): Hari bakarreko aire sarrera, bertikalki hiru hodi irteera berdinetan banatzen da. Aire-multiple txikia, automatizazioan bentosa anitzeko airea banatzeko erabiltzen dena.

6. Instalatzeko jarraibideak

     •  Ebaki hodiaren amaiera perpendikularra eta laua. Sartu hodiak zuzen-zuzenean blokeoa berresteko "klik" bat entzun arte.

     •  Hodia kentzea: sakatu askatzeko lepoko zuria doikuntzan eta tira hodiak aldi berean kanporantz.

     •  Itzulbiratu PTFE zinta harietan. Estutu hexagonalean bakarrik; Inoiz ez aplikatu parekarik plastikozko gorputzean pitzadurak saihesteko.

     •  KQ2VF serierako serieko konexioan, ziurtatu hari zigilatzea egokia aire-ihesak ekiditeko.

7. Aplikazio-eszenatokiak

     • Automatizazio-makineria

     • Hutsean xurgatzeko sistema robotikoak

     • Aire iturriaren banaketa zilindro pneumatikoetarako

     • Zirkuitu pneumatikoak ekoizpen-lerroetan

     • Enbalatzeko makineria eta probako aparatu aire-zirkuituak
