KQ2W serie hedatutako hari maskulinoa Push-in ukondoa

SOLH KQ2W seriea 90°-ko hari ar hedatua bultzatzeko ukondoa, SMC KQ2W doikuntza pneumatiko baliokidea. Zurtoinaren diseinu hedatuak zilindroetarako eta hutseko zirkuituetarako interferentzia mekanikoak konpontzen ditu. PBT gorputza + nikelezko letoizko haria, PU/PA tutuaren euskarria. Richge Teknologia stock egonkorrekin eta ekoizpen fidagarriarekin automatizazio pneumatikoko hodi proiektuetarako.

Bidali kontsulta

Produktuaren Deskribapena

SOLH KQ2W seriea 90°-ko hari arra hedatua Push-in ukondoa | SMC KQ2W egokitzapen pneumatiko baliokidea

Marka: SOLH by Richge Technology | KQ2W Ukipen bakarreko L motako ukondoa

1. Produktuen ikuspegi orokorra

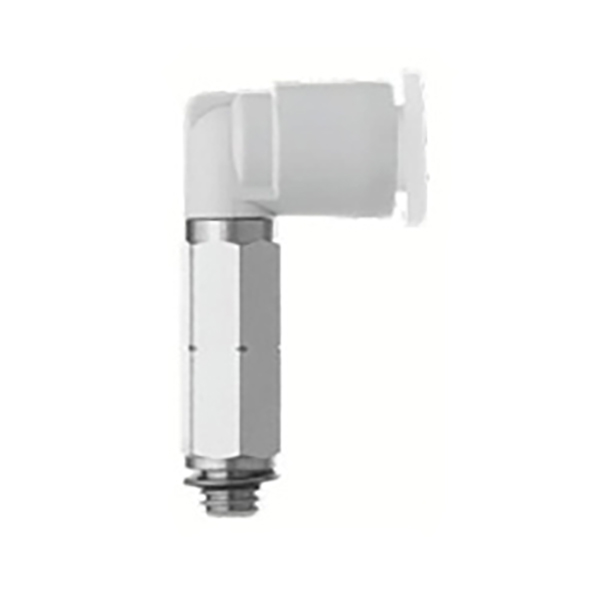

KQ2W seriea L motako zurtoin hedatua bultzatzeko ukondoa da, SOLH KQ2 egokitze pneumatikoen familian. 90° angelu zuzeneko eraikuntza. Mutur bat gizonezko haria (inperiala R taper haria / metrikoa M hari fina), beste muturra PU/PA hodi pneumatikoak sartzeko. Serieak KQ2Wxx-99 bertsio hedatu ez-murrizgarria ere barne hartzen du, hodiak konektatzeko bi muturrak kanalizazioa luzatzeko eta oztopoak saihesteko.

Oinarrizko Abantaila: Zurtoinaren diseinu hedatuak instalazioaren espazio mugak eta interferentzia mekanikoak konpontzen ditu. Ukipen bakarreko egitura, tresnarik gabeko hodiak sartzea eta kentzea. Plastikozko gorputza + letoizko sekzio hariztatua, zahartzearen aurkakoa, zirkuitu pneumatikoekin eta hutsean bateragarria. SMC KQ2W seriearen inportazio zuzeneko ordezkoa atzerriko proiektuetarako.

2. Eredu Kodearen Azalpena

Formatua: KQ2W □□ - □□S

KQ2W: L motako ukondo hedatuaren serie kodea

□□: Hodiaren kanpoko diametroa ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

Atzizkia:01S02S/03S/04S: R inperialaren haria (1/8", 1/4", 3/8", 1/2")

M3GM5: Hari metriko arra M3×0,5 / M5×0,8
-99: Bertsio hedatua ez murrizteko, bi muturrak diametro bereko tutu konexioa, haririk gabe

3. Funtsezko zehaztapen teknikoak eta materiala

Elementua	Parametroa
Gorputzaren Materiala	PBT ingeniaritza plastikoa, inpaktu erresistentzia handia
Haria Atala	Herdoila saihesteko nikelezko letoia
Zigiluaren materiala	NBR kautxu nitrilekoa
Hodi bateragarriak	PU hodia, PA nylonezko hodi pneumatikoa
Lan-presioa	0 ~ 1.0MPa, hutsean aplikagarria
Funtzionamendu-tenperatura	-20 ℃ ~ + 60 ℃
Konexio-metodoa	Push-in; sakatu askatzeko eraztuna hodia sartzeko edo kentzeko

4. Ereduen zerrenda osoa

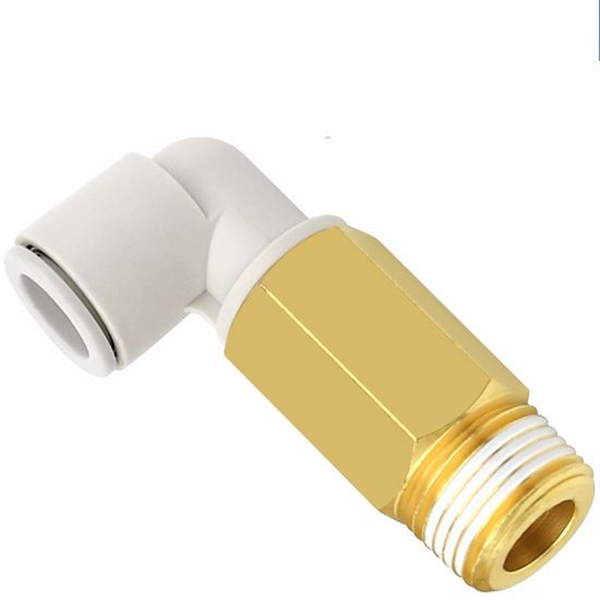

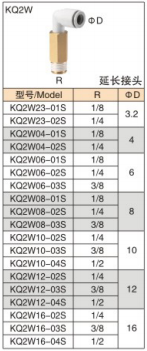

4.1 Imperial R Thread bertsioa (Brass Male Thread)

Eredua	Gizonezko haria R	ΦD hodia
KQ2W23-01S	R1/8	3.2
KQ2W23-02S	R1/4	3.2
KQ2W04-01S	R1/8	4
KQ2W04-02S	R1/4	4
KQ2W06-01S	R1/8	6
KQ2W06-02S	R1/4	6
KQ2W06-03S	R3/8	6
KQ2W08-01S	R1/8	8
KQ2W08-02S	R1/4	8
KQ2W08-03S	R3/8	8
KQ2W10-02S	R1/4	10
KQ2W10-03S	R3/8	10
KQ2W10-04S	R1/2	10
KQ2W12-02S	R1/4	12
KQ2W12-03S	R3/8	12
KQ2W12-04S	R1/2	12
KQ2W16-02S	R1/4	16
KQ2W16-03S	R3/8	16
KQ2W16-04S	R1/2	16

4.2 M haria metrikoaren bertsioa

Eredua	Gizonezko haria	ΦD hodia
KQ2W02-M3G	M3×0,5	2
KQ2W02-M5	M5×0,8	2
KQ2W23-M3G	M3×0,5	3.2
KQ2W23-M5	M5×0,8	3.2
KQ2W04-M3G	M3×0,5	4
KQ2W04-M5	M5×0,8	4
KQ2W06-M5	M5×0,8	6

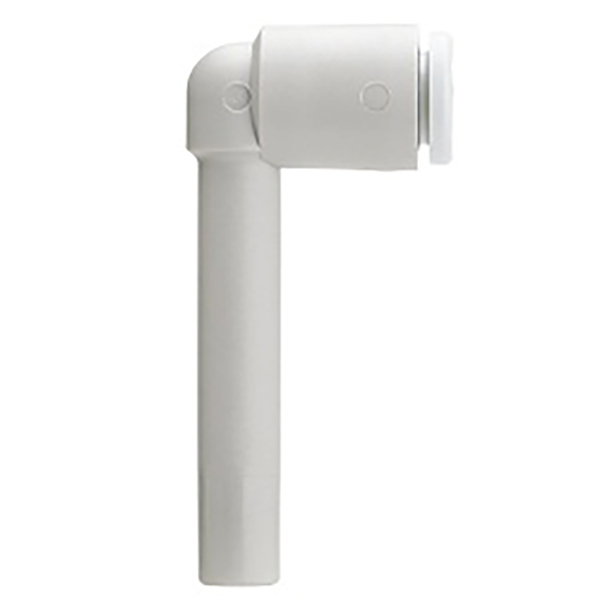

4.3 Bertsio hedatua murrizten ez duena (hoditik hodira, haririk gabe)

Eredua	1. portua ΦD	2. portua ΦD
KQ2W23-99	3.2	3.2
KQ2W04-99	4	4
KQ2W06-99	6	6
KQ2W08-99	8	8
KQ2W10-99	10	10
KQ2W12-99	12	12

5. Aplikazio-eszenatokiak

• Saihestu interferentzia mekanikoak zilindroetarako, huts-sorgailuetarako eta balbul solenoideetarako; hodiaren norabidea luzatu eta birbideratu

• 90°-ko hodiaren bideratzea automatizazio-lerro trinkoetan hutsean xurgatze-zirkuitu robotikoetarako

• SMC KQ2W jatorrizkoaren ordezkapen zuzena, kostuak murrizteko inportazioa ordezkatzea

6. Instalazio-oharrak

• Ebaki hodiak bertikalki eta lauak, sartu guztiz behetik zigilatzea bermatzeko.

• PTFE zinta harietan bildu daiteke; ez estutu hariak gehiegi egokitzeko gorputzaren pitzadurak saihesteko.

• Hodia kentzea: sakatu askatzeko eraztun zuria eta atera hodia kanporantz aldi berean.
