KQ2X / KQ2XD serieak bide anitzeko push-in egokitzea murrizten du

SOLH KQ2X / KQ2XD seriea Y murriztea eta bide anitzeko Push-in egokitzea | SMC zatitzaile pneumatiko baliokidea

Marka: SOLH by Richge Technology | SMC KQ2X / KQ2XD ordezko Y murrizteko eta 4 bideko push-in banatzailea

1. Produktuen ikuspegi orokorra

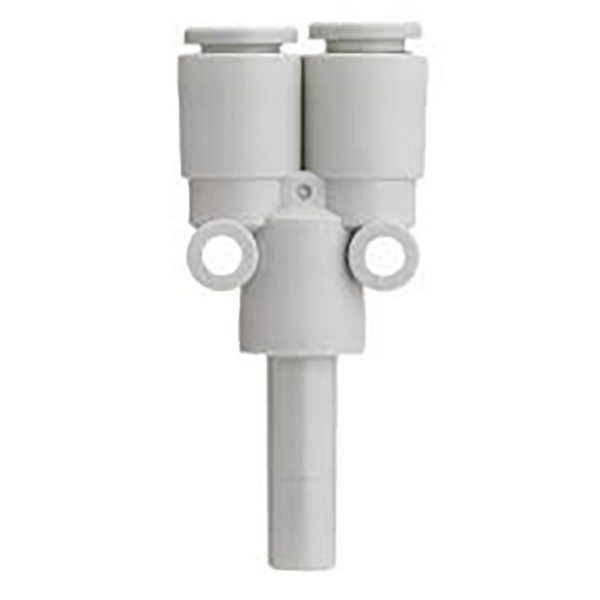

KQ2X seriea: Y-mota zatitzailea murriztea, 1 In 2 Out

     KQ2X Y-formako 1-tik 2 murrizten duen doikuntza da. ② ataka zurtoin bakarra da; ① ataka bi push-in ataka berdinez osatuta dago. Sarrerako aire-korronte bat diametro berdineko bi irteeratan banatzen du sarrera eta irteerako hodi tamaina desberdinekin, zirkuitu pneumatikoetarako eta hutseko linearen banaketarako hodiak murriztea eta adarkatzea gauzatuz.

     Materiala: PBT plastikozko gorputza, NBR zigilatzeko eraztunak. PU / PA hodi pneumatikoekin bateragarria. Konektatzeko muntaketa azkarra, ez da PTFE zintarik behar.

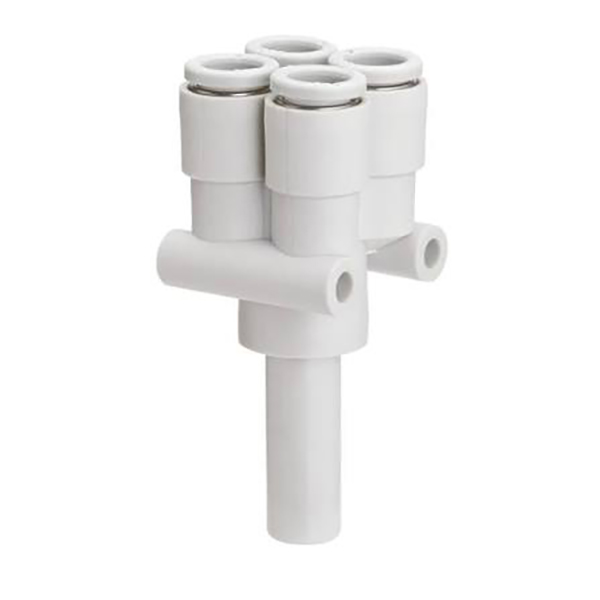

KQ2XD seriea: 4 bideko gurutze motako banatzailea, 1 sarrera 4 irteera

     KQ2XD 1-tik 4-era murrizten duen portu anitzeko push-in doikuntza da. ② ataka zurtoin bakarra da; ① atakak lau push-in ataka berdin eskaintzen ditu. Aire-hornidura bat diametro bereko lau adartan banatzen du diseinu murriztearekin, muntatzeko lekua aurreztuz. Estazio anitzeko miniaturazko hutsean edo pneumatikoen banaketarako aproposa.

KQ2X bezalako materiala: PBT gorputza + NBR zigiluak, push-in egitura, PU eta nylonezko aire-hodiekin bateragarria.

2. Eredu Kodearen Azalpena

KQ2X seriea

  Formatua: KQ2XXX-XX
     Lehenengo bi zifrak: bi adar ataken hodiaren OD (Ata ①)
     Azken bi digituak: Sarrerako ataka nagusiaren kanpoko diametroa (Ata ②)
     Adibidea: KQ2X04-06 → ① ataka: bi × Φ4 push-in ataka; ② ataka: Φ6 zurtoina

KQ2XD seriea

   Formatua: KQ2XDXX-XX
     Lehenengo bi zifrak: lau adar ataken hodiaren OD (Ata ①)
     Azken bi digituak: Sarrerako ataka nagusiaren kanpoko diametroa (Ata ②)
     Adibidea: KQ2XD04-06 → Lau × Φ4 ataka ① portuan; ② ataka: Φ6 zurtoina

3. Zehaztapen teknikoak eta instalazio gida

Instalazio-argibideak

     • Moztu hodiak karratu eta bertikalki, sartu guztiz fitingean eserita egon arte.

     • Hodia kentzeko: sakatu askatzeko eraztuna lehenik, eta gero atera hodiak.

Bereizketa Gida

     • KQ2X: 1 sarrera, 2 irteera (Y motako 2 bideko banatzailea)

     • KQ2XD: 1 sarrera, 4 irteera (gurutze 4 bideko banatzailea)

Aplikazio-eszenatokiak

     • Automatizazioko hainbat bentosetarako hutseko zirkuituaren banaketa

     • Jig txikietarako adar pneumatikoa, 3C eta ontziratzeko ekipoetarako

     • Kolektore trinkoa estazio anitzeko miniaturazko huts-moduluetarako

     • Amaierako efektore robotiko aire-lerroa zatitzea oinatz txikiarekin
