KQ2Y serie Gizonezko Run Tee Push-in egokitzea

SOLH KQ2Y serie Gizonezko Run Tee Push-in egokitzea | Zerbitzua Tee konektore pneumatikoa

Marka: SOLH by Richge Technology | SMC KQ2Y Male Run-Tee baliokidea (Zerbitzu-Tee) Ukipen bakarreko doikuntza

1. Produktuen ikuspegi orokorra

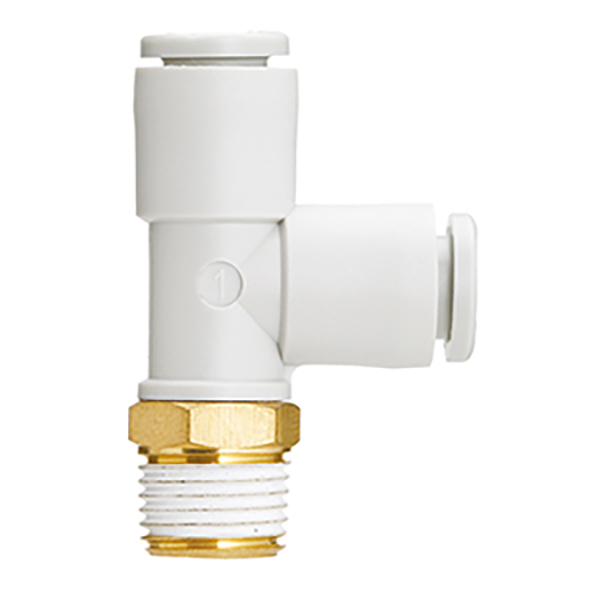

     KQ2Y SOLH KQ2 ukipen bakarreko doikuntza serieko Male Run Tee (normalean Service Tee gisa ezagutzen dena) da. Bere oinarrizko konfigurazioa da1 ar-harri sarrera + 2 diametro berdineko push-in irteera. Bi aire-hodi adarkatzen ditu zuzenean hariztatuzko ataka nagusitik eta sistema pneumatikoetan gehien erabiltzen den adar-hodietako bat da.

2. Ereduen izendapen-arauak

  Ereduaren matxura adibidea:KQ2Y06-01AS
     KQ2: KQ2 serieko bigarren belaunaldiko doikuntza (gorputz zuria)
     Y: Run Tee, hari arra T motako tee (haridun sarrera 1, 2 push-in irteera)
     06: Sartu-irtenetarako hodiaren kanpoko diametroa: φ6mm
     01: Hari maskulinoaren zehaztapena (R18; metrikoa M3/M5/M6)
     A: Juntaren zigilua behin eta berriz muntatzeko eta desmuntatzeko; S: Aurrez aplikatutako hari zigilatzailea, berrerabilgarria; N: nikelez estalitako korrosioarekiko erresistentea

  Adibidea:KQ2Y04-M5A → M5 ar-hariaren sarrera, φ4mm-ko push-in irteera bikoitza, junta zigilua.

3. Egitura eta oinarrizko ezaugarriak

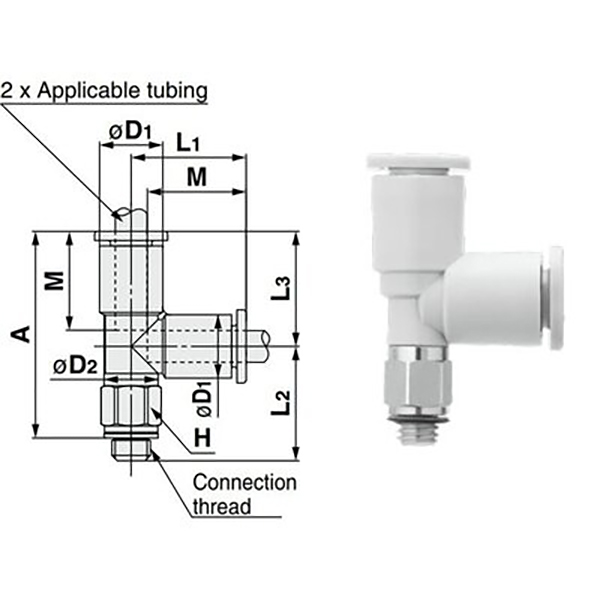

  3.1 T motako egitura (1 sarrera, 2 irteera)

     • Sarrera: Hari arra (Metrikoa M / Imperial R), balbuletara, aire-zilindroetara eta hodi nagusietara konektatzen da

     • Saltokiak: PU / nylonezko hodietarako diametro berdineko 2 sartze-ataka, tresnarik gabeko konexioa

     • Hariaren amaierako euskarriak360°-ko biraketa. Orientazioa libreki doi daiteke muntatu ondoren, hodiaren bihurridura-esfortzua kentzeko.

  3.2 Funtsezko abantailak

     • Zerbitzua lagungarria den diseinua: Ez da hodi nagusia moztu beharrik. Harizko atakatik zuzenean adarkatu zirkuitu gehitzeko eta mantentzeko errazak egiteko.

     • Trinkoa eta arina: PBT plastikozko gorputza + nikelezko letoizko haria, aztarna txikia eta pisu txikia.

     • Hutsean bateragarria: -100kPa hutsetik 1.0MPa presio positiboraino funtzionatzen du, hutseko zirkuituetarako egokia.

     • Zigilatzeko errendimendu handia: NBR zigilatzeko eraztuna. A motako juntak behin eta berriz desmuntatzea ahalbidetzen du; S motako aurrez estalitako zigilatzaileak ihesak saihesten ditu.

     • Hodiaren askapen erraza: Askatzeko botoi biribila. Sakatu hodiak kentzeko, hodiaren kanpoko horma kaltetu gabe.

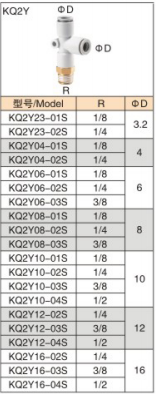

4. Modelo eta zehaztapenen zerrenda

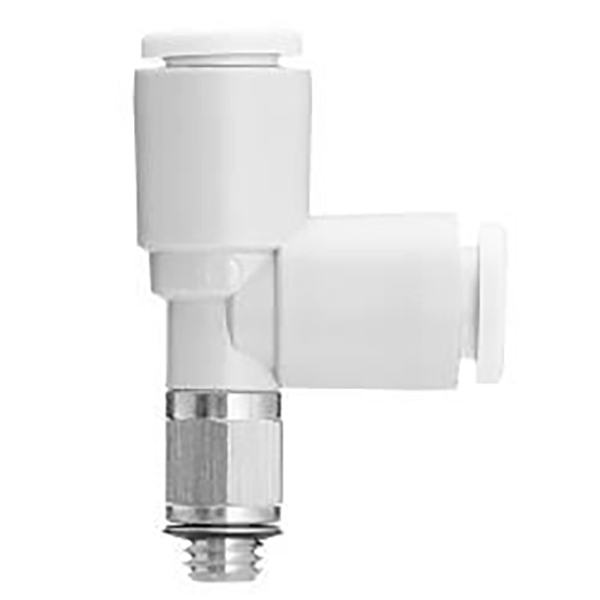

  4.1 Hari metrikoa (M3/M5/M6)

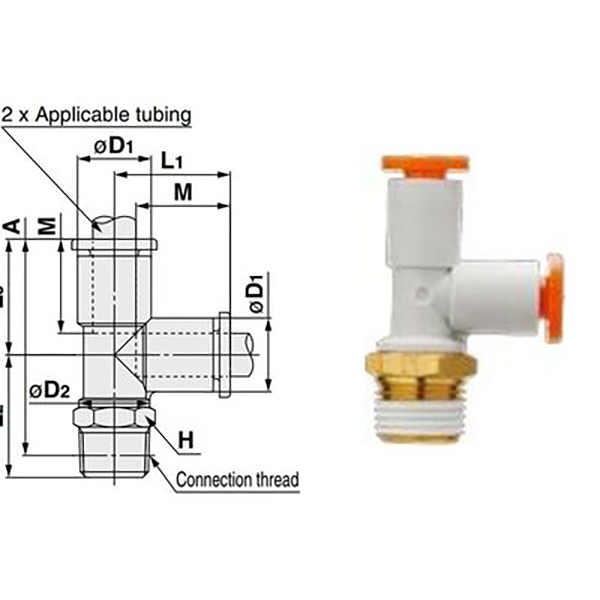

  4.2 Hodi inperialaren haria (R1/8 ~ R1/2, industria estandarra)

5. Zehaztapen tekniko orokorrak (KQ2 serieko estandarra)

6. Hautaketaren konparazioa: KQ2Y vs KQ2D vs KQ2T

7. Hautaketa eta Instalazio Jarraibideak

  Hautaketa Gida

     • Solenoide balbula / zilindroaren hari maskulinoko atakatik → KQ2Y (adibidez, KQ2Y06-01AS)

     • 1 eta 2 zati erdiko hodietan, zarata gutxiko eskakizuna → KQ2D

     • Angelu zuzeneko zatiketa estandarra, kostuen araberako proiektua → KQ2T

  Instalazio-oharrak

     • Moztu hodiak errebarik gabe. Sartu hodiak guztiz klik bat entzun arte, aire-ihesak ekiditeko.

     • A mota (junta) behin eta berriz desmuntatu daiteke; S mota (aurrez estalitako zigilatzailea) berriro zigilatu behar da desmuntatu ondoren.

     • Hutseko aplikazioetarako, hautatu A mota NBR zigiluarekin huts-maila egonkorra mantentzeko.

8. Aplikazio tipikoak

     • Solenoide balbula irteera adarkatzea: KQ2Y06-01AS 5/2 bideko solenoide balbularen R1/8 atakan jarrita bi aire-zilindro hornitzeko.

     • Zilindroaren kontrola sinkronizatua: KQ2Y08-02AS R1/4 haridun portu nagusian bi φ8 hoditan banatzeko zilindro bikoitzeko aktuazio sinkronorako.

     • Hutseko zirkuituaren berritzea: huts-sorgailuaren hari nagusiko atakatik hutseko bentosetara pasatzea, mantentzea eta aldatzeko erraza.
