KQ2Z Series Branch Universal Gizonezko Ukondoa

SOLH KQ2Z ataka anitzeko manifold push-in osagarriak, SMC KQ2Z zatitzaile pneumatiko baliokidea. Lau azpimota: 1-2an, KQ2ZF pilagarria, 1-4an KQ2ZD eta 1-in-6 KQ2ZT. PBT gorputza nikelaz estalitako letoizko hariarekin, PU/PA hodiekin bateragarria hutsean eta presio positiboaren zirkuituetarako. Richge Teknologiak stock egonkorra eta fabrikazio fidagarria eskaintzen ditu airearen banaketa automatizatzeko.

Bidali kontsulta

Produktuaren Deskribapena

KQ2Z Series Multi-Port Manifold Push-in Bukagailuak | SMC KQ2Z Zatitzaile pneumatiko baliokideak

Marka: SOLH by Richge Technology | KQ2Z Irteera anitzeko manifold pneumatikoa ukipen bakarreko osagarriak

1. Produktuen ikuspegi orokorra

KQ2Z seriea SOLH KQ2 ukipen bakarreko egokitze pneumatikoen familiakoa da. Hari maskulinoa da, adar anitzeko hornidura, aire sarrera bakarra eta aldibereko hodi irteera anitz ditu. Push-to-connect diseinua tresnarik gabeko hodiak txertatzeko eta kentzeko, sistema pneumatikoetan airearen banaketa zentralizatuan erabiltzen dena. Lau azpieredu eskuragarri:

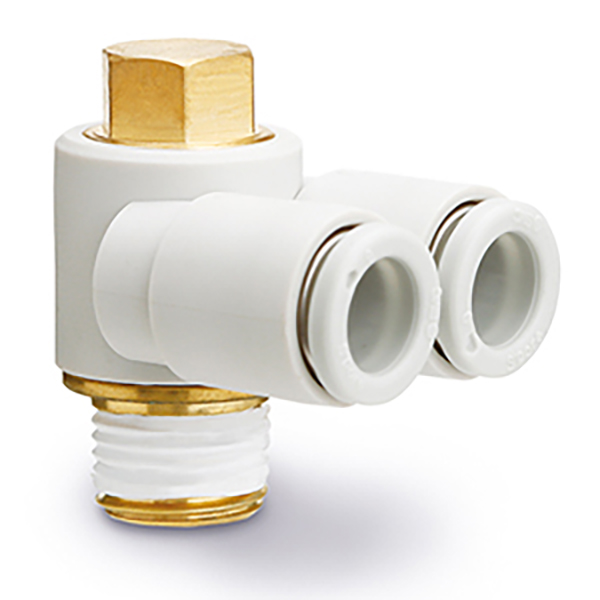

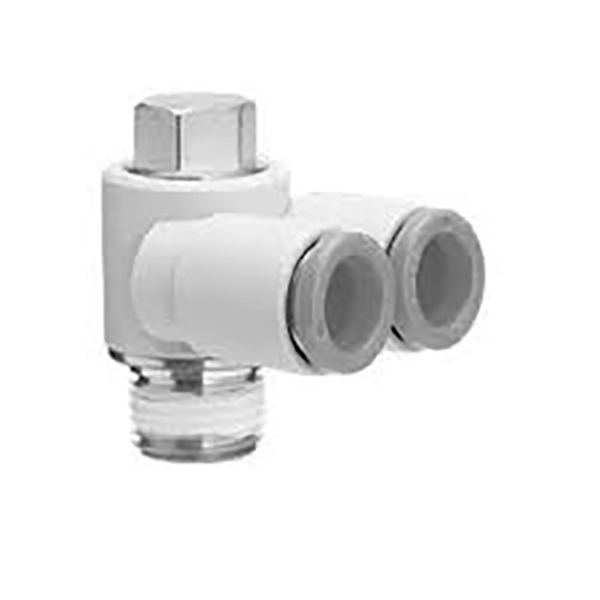

KQ2Z: 1-in 2-out ataka bikoitza, kanpoko muntaketa hex

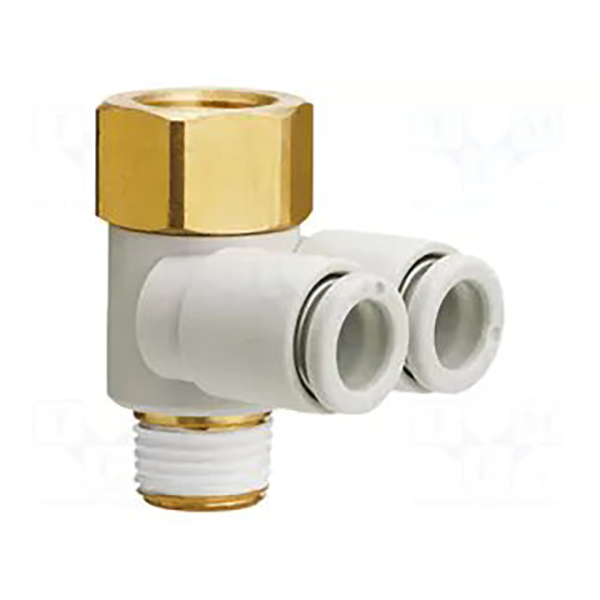

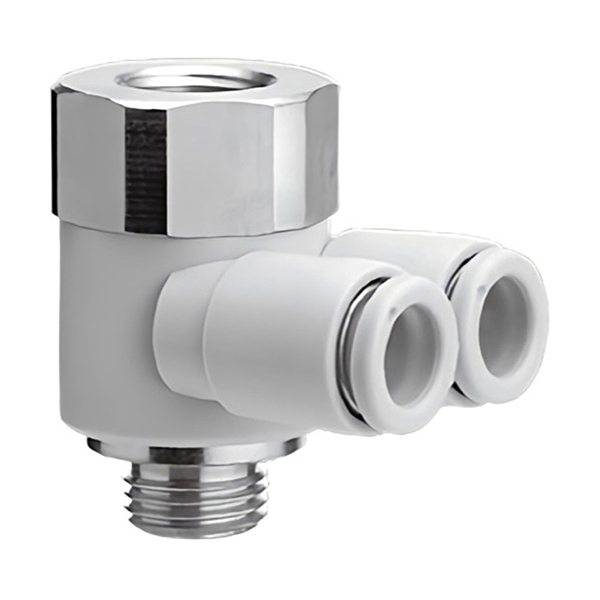

KQ2ZF: 1-in 2-out pilagarria den kolektore, goiko Rc emea haria kaskadako gehigarri sortarako

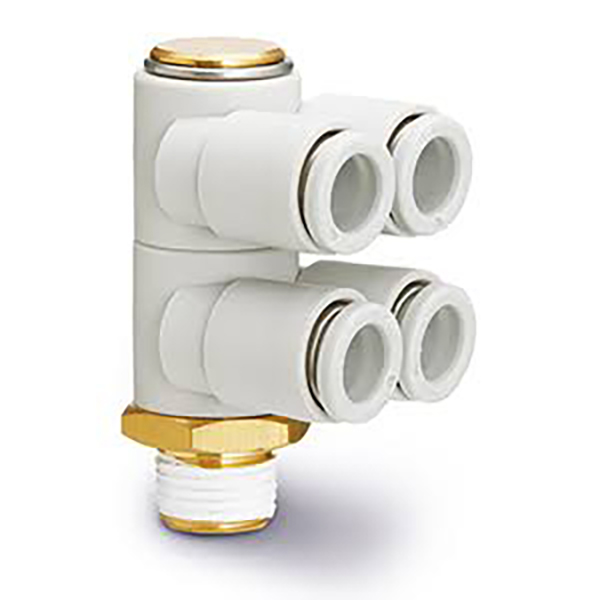

KQ2ZD: 1-in 4-out lau bideko adar-kolektiboa

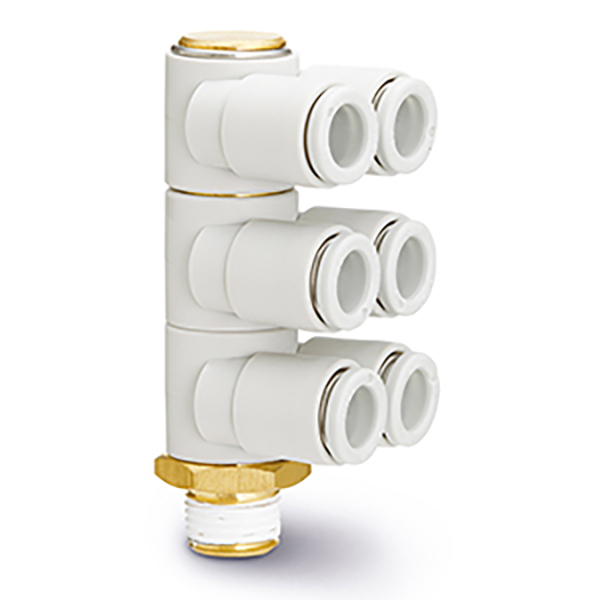

KQ2ZT: 1-in 6-out sei bideko adar-kolektiboa

Oinarrizko Abantailak: Kolektorearen diseinu trinkoa instalazioko espazioa aurrezteko. PBT gorputza letoizko hari nikelez. PU / PA hodi pneumatikoekin bateragarria da, presio positiborako zein hutseko zirkuituetarako funtzionatzen du. Jatorrizko SMC KQ2Z osagarrien ordezkapen zuzena.

2. Eredu Kodearen Azalpena

Formatua: KQ2Z □□ - □□S

KQ2Z: Ataka anitzeko adar-multigailurako serie kodea
□□: Hodiaren kanpoko diametroa ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

Atzizkia:

01S02S/03S/04S: Imperial R arra koniko haria (1/8", 1/4", 3/8", 1/2")
M5: M5×0,8 hari arrak metrikoa

KQ2ZF: Bertsio pilagarria, beheko R ar haria + goiko Rc haria emea. KQ2ZF anitz muturrez konekta daitezke irteera kantitatea zabaltzeko.

3. Ereduen zerrenda osoa

3.1 KQ2Z (1-in 2-out, Kanpoko Hex Muntura)

Eredua	Gizonezko haria R	ΦD hodia
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (1-in 2-out pilagarria mota, R + Rc haria)

Eredua	R/Rc haria	ΦD hodia
KQ2ZF04-M5	M5×0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

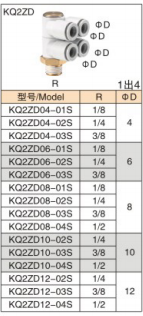

3.3 KQ2ZD (1-in 4-out)

Eredua	Gizonezko haria R	ΦD hodia
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

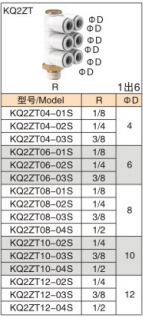

3.4 KQ2ZT (1-in 6-out)

Eredua	Gizonezko haria R	ΦD hodia
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Materiala eta zehaztapen teknikoak

Elementua	Parametroa
Gorputzaren Materiala	PBT ingeniaritza plastikoa, indar handiko eta talketarako erresistentzia
Hariaren osagaia	Nikelezko letoia, herdoilaren aurkako eta korrosioarekiko erresistentea
Zigilu Eraztuna	NBR kautxu nitrilekoa
Hodi bateragarriak	PU hodia, PA nylonezko hodi pneumatikoa
Lan-presioa	0 ~ 1.0MPa, hutsean presio negatiborako aplikagarria
Funtzionamendu-tenperatura	-20 ℃ ~ + 60 ℃
Konexio-metodoa	Push-in egokitzea; sakatu oharra eraztuna hodiak sartzeko / kentzeko

5. Aplikazio-eszenatokiak

• Automatizazio-makineria, bentosa-matrize robotikoak: aire-iturri bakarreko bide anitzeko banaketa, aldagailu-bloke tradizionalak ordezkatu eta instalazio-aztarna aurreztu

• Aire hornidura sinkronizatua hainbat zilindroetarako, hoditeria zentralizatua balbula uharte trinkoen inguruan

• KQ2ZF seriean pila daiteke irteera-kantitatea zabaltzeko eskaeraren arabera, multzo malgua

• Inportazio-ordezkapena, SMC KQ2Z serieko bilgailuen osagarrien ordezkapena

6. Instalazio-oharrak

• Moztu hodiaren muturra bertikalki laua, sartu hodiak guztiz egokitzeko behealdean zigilatzeko fidagarritasuna lortzeko.

• Itzulbiratu PTFE zinta kopuru txiki bat hari maskulinoetan, aplikatu estutze momentu moderatua plastikozko gorputza pitzatzea saihesteko.

• Hodia kentzea: sakatu askatzeko eraztun zuria eta atera hodia kanporantz aldi berean.

• KQ2ZF kaskadako aplikaziorako, bermatu hariaren zigilatzea. Ez gainditu presio nominala etapa anitzeko pilaketaren ondoren.
