Marka: SOLH by Richge Technology | KQ2T Tee & Cross One-Touch Bukadura pneumatikoak
 |
 |
 |
 |
 |
 |
 |
 |
KQ2T seriea SOLH KQ2 ukipen bakarreko egokitze pneumatikoen familia osoari dagokio, eta tresnarik gabeko plug-and-play diseinu azkarreko 3 eta 4 bideko aire-hodiak adarkatzeko. Produktu-lerro honek T motako tee eta gurutze motako lau noranzko osagarriak hartzen ditu, diametro berdina, murrizketa, hari maskulinoa (inperiala/metrikoa) bertsioak barne, zirkuitu pneumatikoen desbideratze eta kanalizazio-konexio-eskaera anitzak asetzeko.
Azpi-ereduen Sailkapena:
KQ2T: T motako 3 atakako tea (diametro berdina / murrizketa / kanpoko hari mota)
KQ2TW: Gurutze-4 bideko doikuntza (diametro berdina ataka guztietan)
KQ2TX: 4 bideko doikuntza gurutzatua (1. murrizketa zehaztapena)
KQ2TY: 4 bideko doikuntza gurutzatua (2. murrizketa zehaztapena)
Oinarrizko materiala eta errendimendua: Erresistentzia handiko PBT plastikozko gorputza, altzairu herdoilgaitzezko eusteko atzaparrak, NBR nitrilozko gomazko zigiluak. Guztiz bateragarria PU eta PA nylonezko hodi pneumatikoekin, egokiak bai hutseko presio negatiborako bai aire konprimituko presio positiboko zirkuitu pneumatikoetarako, oso erabilia ekipo automatizatuetan eta airea banatzeko sistema robotikoetan.

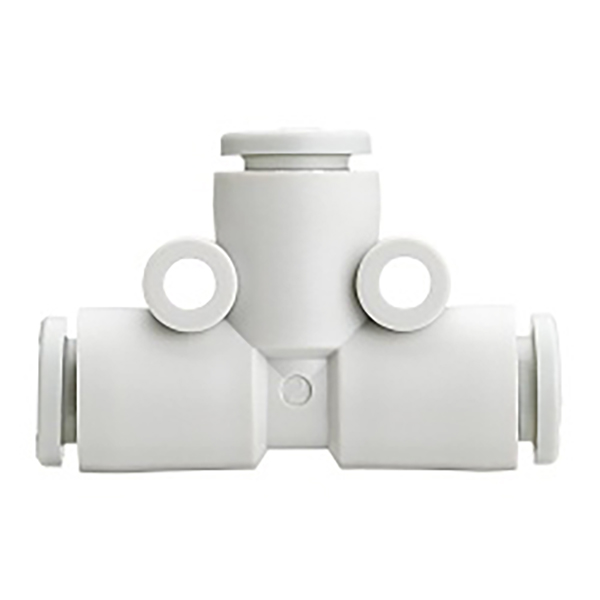

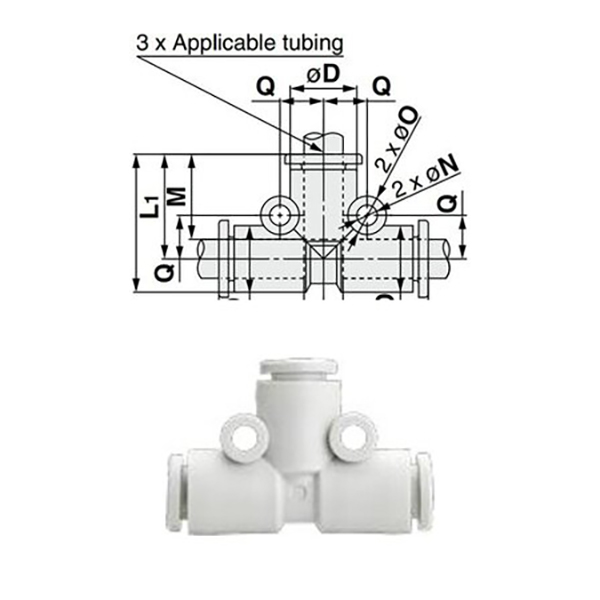

2.1 Diametro berdineko katea (KQ2T□□-00, haririk gabeko 3 bideen tamaina berekoa)
Hiru portuek hodi-diametro berdina hartzen dute, hari diseinurik gabe, espezifikazio bereko hodi pneumatikoen airearen desbideratze berdina lortzeko eskainia.
|
Eredua |
Hodiaren kanpoko diametroa ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

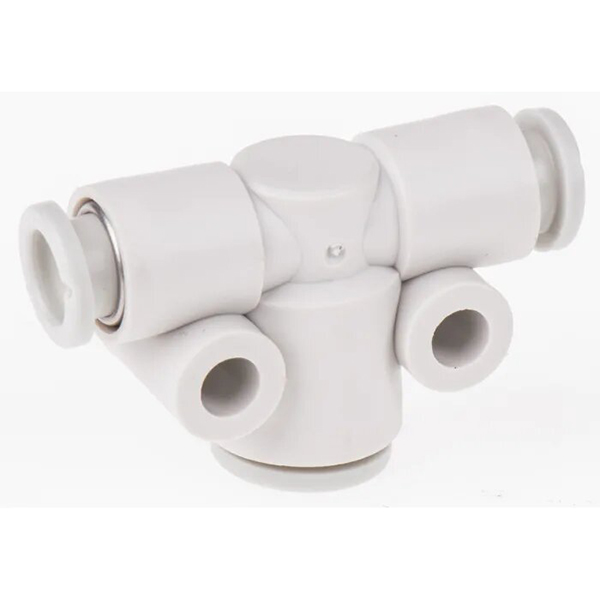

2.2 Tee murriztea (KQ2T①-②, tamaina bikoitzeko kanalizazioa)
Alboko bi portuek ① diametroa hartzen dute, erdiko goiko atakak ② diametroa hartzen du, kalibre ezberdineko hodi pneumatikoen fluxua bihurtzeko eta kalibre ezberdineko hodi pneumatikoen banaketarako erabiltzen da.
|
Eredua |
Alboko ataka ΦD ① (mm) |
Erdiko ataka ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

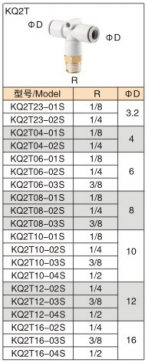

2.3 Imperial R Taper Male Thread Tee
Bi alboko atakak hodiak sartzeko, erdiko ataka inperialaren R taper ar-eko hariarekin, balbula pneumatikoekin, zilindroekin eta beste osagai batzuekin hariz lotzeko.
|
Eredua |
R haria Spec |
Hodiaren kanpoko diametroa ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

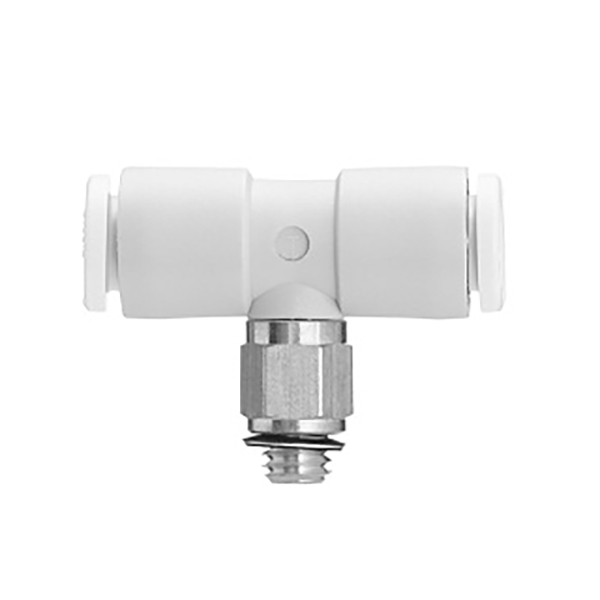

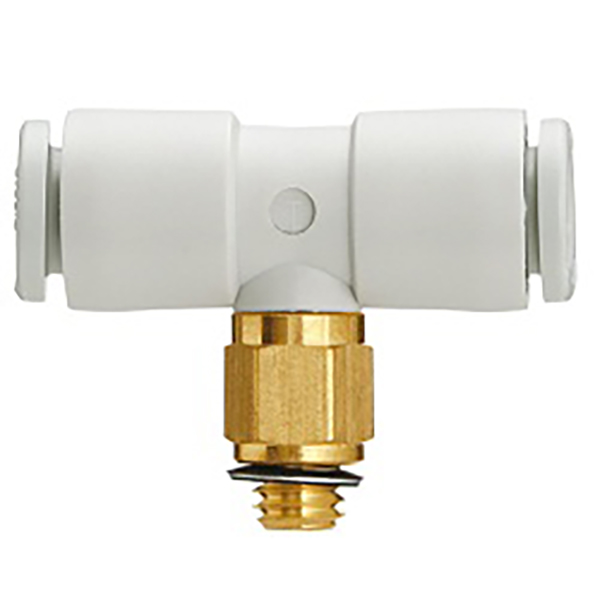

2.4 Metrikoko Hari Fina Gizonezkoa
Bi alboko atakak hodiak sartzeko, erdiko portua hari fin metrikoarekin, miniaturazko osagai pneumatikoetarako eta doitasuneko automatizazio ekipoetarako hodietarako egokiak.
|
Eredua |
Hari metrikoa Spec |
Hodiaren kanpoko diametroa ΦD (mm) |
|
KQ2T02-M3G |
M3×0,5 |
2 |
|
KQ2T02-M5 |
M5×0,8 |
2 |
|
KQ2T23-M3G |
M3×0,5 |
3.2 |
|
KQ2T23-M5 |
M5×0,8 |
3.2 |
|
KQ2T04-M3G |
M3×0,5 |
4 |
|
KQ2T04-M5 |
M5×0,8 |
4 |
|
KQ2T04-M6 |
M6×1.0 |
4 |
|
KQ2T06-M5 |
M5×0,8 |
6 |
|
KQ2T06-M6 |
M6×1.0 |
6 |

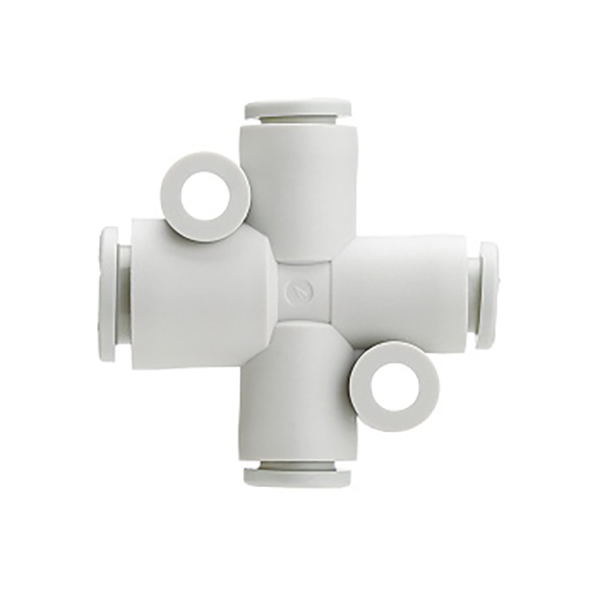

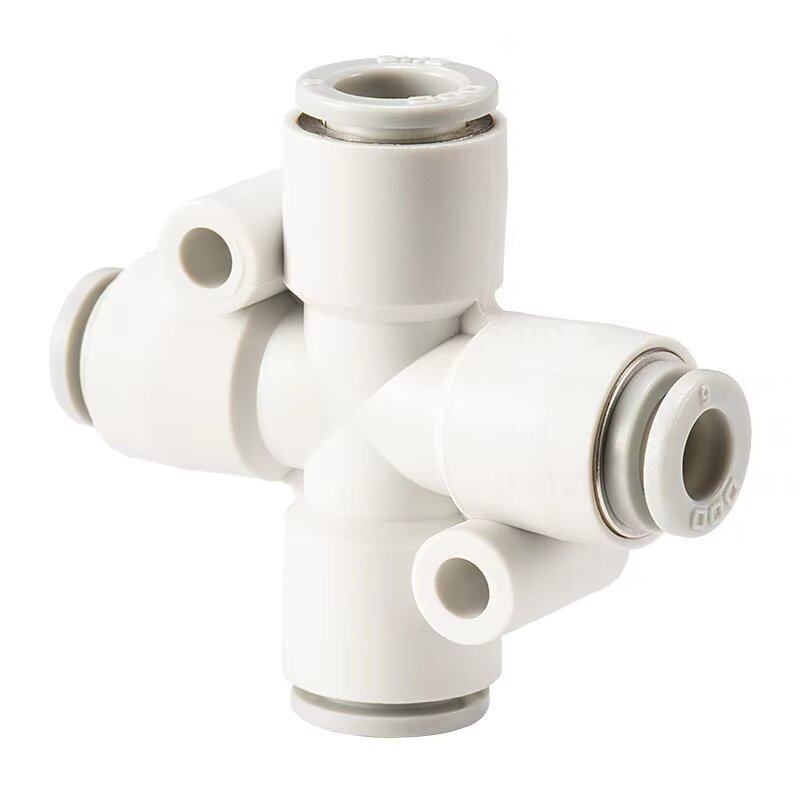

3.1 KQ2TW Diametro berdineko gurutze egokitzapena (4 ataka tamaina berekoa)
|
Eredua |
Hodiaren kanpoko diametroa ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

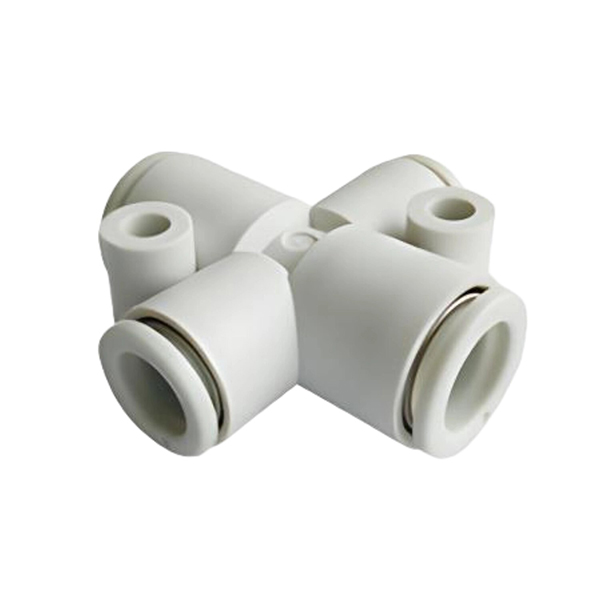

3.2 KQ2TX Gurutze-egokitzea murriztea (1. mota)
|
Eredua |
Ataka ΦD ① (mm) |
Ataka ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY Gurutze-egokitzea murriztea (2. mota)
|
Eredua |
Ataka ΦD ① (mm) |
Ataka ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Elementua |
Parametroa |
|
Hodi bateragarriak |
PU hodia, PA nylonezko hodi pneumatikoa |
|
Laneko presioaren barrutia |
-100kPa (hutsean) ~ 1.0MPa (presio positiboa) |
|
Funtzionamendu-tenperatura |
0 ℃ ~ 60 ℃ |
|
Konexio-metodoa |
Ukipen bakarreko push-in; Sakatu askatzeko eraztuna hodiak askatzeko |
|
Oinarrizko materiala |
PBT gorputza, altzairu herdoilgaitzezko atzaparra, NBR gomazko zigilua |
• Aire-iturriaren adarkadak eta hodiak desbideratzea ekoizpen automatikoko ekipoetarako
• Zirkuitu pneumatikoen banaketa beso robotikoetarako eta hutseko bentosa sistemetarako
• Zilindroen kontrol pneumatikoen begiztetarako bide anitzeko aire banaketa
• Kanalizazio-konexio trinkoa eta doitasun-sistema pneumatikoetarako diametro-eraldaketa
• Diametro berdineko katea: Aukeratu KQ2Txx-00 hodi-diametro guztiz koherenteak dituzten 3 bideko hodietarako
• Tee murriztea: Aukeratu KQ2T①-② alboko diametro bereko eta erdiko diametro desberdineko hodietarako
• Kamiseta hariztatua: Aukeratu KQ2Txx-01S (inperiala) / M seriea (metrikoa) balbulekin eta zilindroekin hariztutako konexiorako
• 4 Bideen Gurutze Banaketa: Aukeratu KQ2TW/TX/TY serie lau noranzko kanalizazioak adarkatzea eskatzen duten agertokietarako
