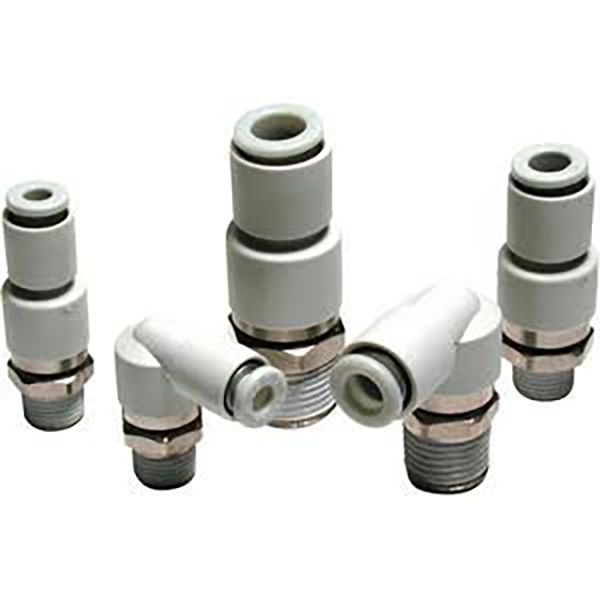

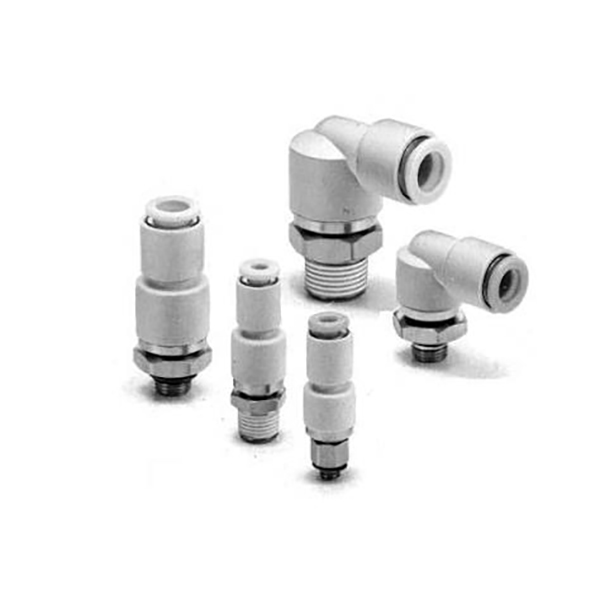

KS / KX serie birakari birakari push-in fitingak

SOLH KS / KX serie birakariak push-in-fittingak

Marka: SOLH by Richge Technology | 360°-ko biraketa-sindikatu pneumatiko birakaria

1. Produktuen ikuspegi orokorra

  KS / KX serieak 360º-ko etengabeko biraketa eta aplikazio oszilatzaileetarako diseinatutako bukatze birakariak dira, hala nola manipulagailu robotikoak, mahai birakariak eta zilindro oszilatzaileak. Mugimenduan zehar aire-hodiak korapilatzea, bihurritzea edo bereiztea eragozten dute.

     • KS = birakari mota estandarra (boladun errodamendu bakarra)

     • KX = Abiadura handiko birakaria mota (bola bikoitzak)

2. Core Diferentzia: KS vs KX

     • KS mota estandarra: Errodamendu bakarra, momentu baxua. Gehienezko abiadura: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Abiadura ertain-baxuko oszilaziorako eta tartekako biraketarako egokia.

     • KX Abiadura Handiko Mota: Errodamendu bikoitzak, momentu oso baxua, biraketa leunagoa. Gehienezko abiadura: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Abiadura handiko biraketa etengaberako eta maiz oszilaziorako egokia.

3. Oinarrizko Ezaugarriak

     • ✅ 360°-ko biraketa librea: Eraikitako errodamenduen multzoak hodiaren korapiloak eta bihurriketak ezabatzen ditu biratzen diren muturretan.

     • ✅ Biraketa-momentu baxua: 0,006 bakarrik～0,022 N·m 0,5 MPa-tan, gutxieneko karga gehigarria mugimendu-ardatzetan.

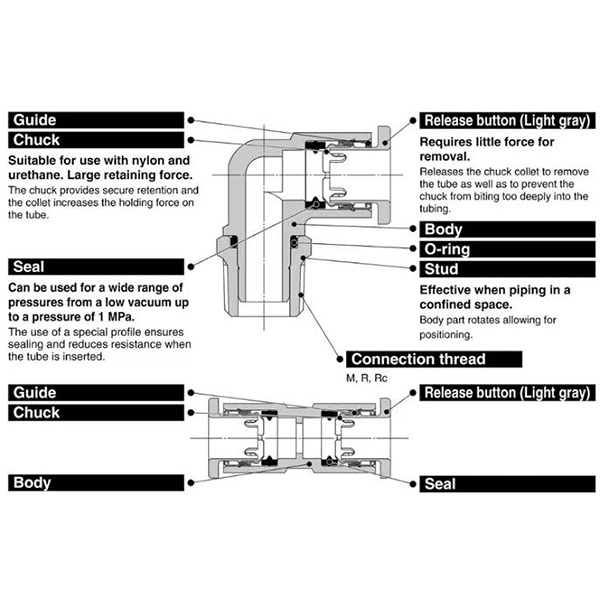

     • ✅ Errotazioaren aurkako Barne Egitura: Hodiak sarbidearekin batera bira egitea eragozten du eta hodiaren bizitza luzatzen du.

     • ✅ Kobrerik gabeko eraikuntza: Elektrorik gabeko nikelatze, kobrea mugatutako inguruneetan erabil daiteke (erdieroaleak, elikagaiak prozesatzeko, medikuntza).

     • ✅ Sakatu konektatzeko: φ4/φ6/φ8/φ10/φ12 PU, nylon eta nylon biguneko hodiekin bateragarria. Blokeatu automatikoa sartzean, sakatu lepokoa azkar askatzeko.

     • ✅ Hutsean bateragarria: −100 kPa ~ 1,0 MPa (Ez da gomendagarria hutsean euste kritikorako, berezko isuri txikiagatik).

     • ✅ Hari-aurrez estalitako zigilatzailea (S atzizkia): Aukera estandarra; Ez da PTFE zintarik behar instalazioan.

4. Ereduen izenak eta adibideak

  KS Serie Estandarra

     • KSH06-02S: Zuzena (H), φ6 hodia, R1/4 haria, aurrez aplikatutako zigilatzailea (S)

     • KSL08-01S: Ukondoa (L), φ8 hodia, R1/8 haria, aurrez aplikatutako zigilatzailea (S)

  KX Abiadura Handiko Seriea

     • KXH04-M5: Zuzena (H), φ4 hodia, M5 × 0,8 hari metrikoa

     • KXL10-03S: ukondoa (L), φ10 hodia, R3/8 haria, aurrez aplikatutako zigilatzailea (S)

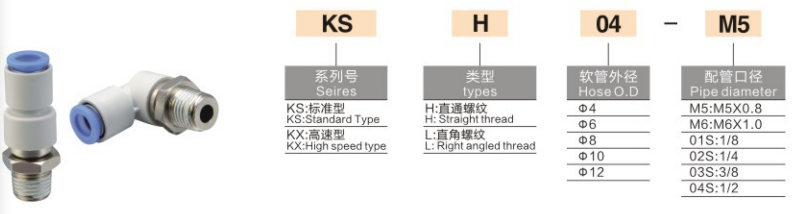

  Izendatzeko Araua

5. Zehaztapen Teknikoak

Parametro komunak

Biraketa-momentua @ 0,5 MPa (N·m)

Biraketa-abiadura maximoa (rpm)

6. Aplikazio-eszenatokiak

     1. Robotaren eskumuturra / artikulazioa: saihestu hodiak nahastea biratzen duten robotaren amaierako efektoreetan.

     2. Mahai birakariak: 360°-ko aire-hornidura etengabea abiadura handiko mahai birakarientzat.

     3. Zilindroaren muturrak oszilatzaileak: Aire-lerroetan bihurridura-esfortzua askatzeko mekanismoak.

     4. Automatizazio orokorra: maiz oszilazioa eta biraketa tarteka duten unitate pneumatikoak.

7. KS / KX vs KQ Push-in Bukagailu arruntak

8. Hautaketa Gida

     • Abiadura baxuko oszilazioa (≤500 rpm) →KS, kostu-errendimendu hobea

     • Abiadura handiko biraketa etengabea (>500 rpm) →KX, errodamendu bikoitza bizitza luzeagoa izateko

     • Kobrerik gabeko eta hutsean sentikorrak diren inguruneak → Nahiago KS / KX
