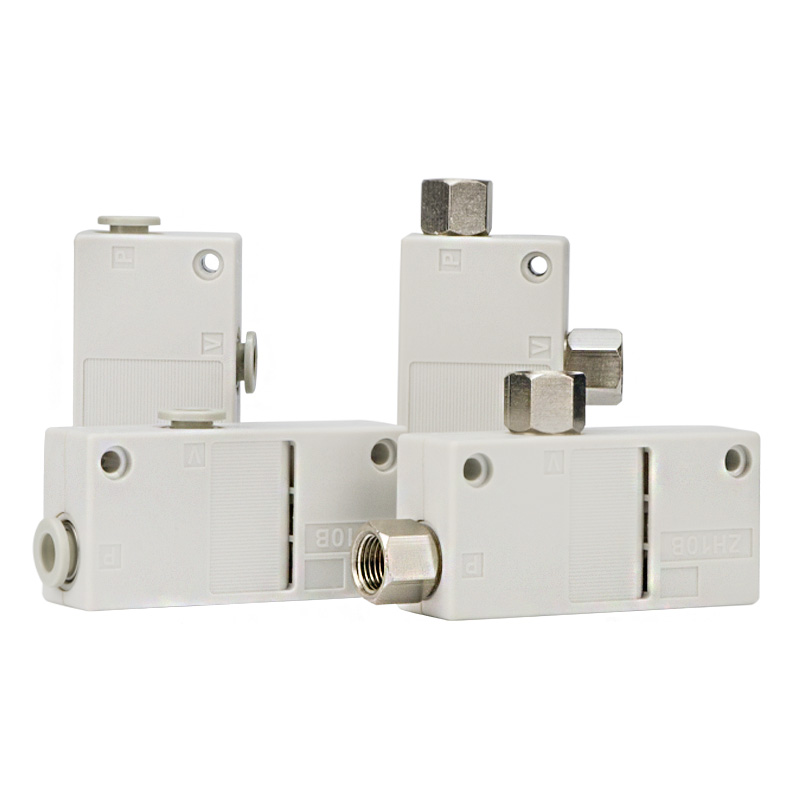

ZH-B Serie Kutxa Mota Hutseko Ejector

ZH‑B Serie Kutxa Mota Hutseko Ejector | Isilgailua fase bakarreko Venturi huts-sorgailua

Marka: SOLH by Richge Technology | Drop-in ordezkoa inportatutako ZH-B seriearekin bateragarria

1. Produktuen ikuspegi orokorra

     ZH-B kutxa motako hutseko kanporatzaileak etapa bakarreko venturi printzipioa hartzen du gorputz barruan isilgailu integratua duena. Bi ataka baino ez dira erreserbatuta: SUP hornidura portua eta VAC hutseko ataka, ihes-ataka bereizirik ez. Ihes-airea zuzenean isiltzen da integratutako isilgailuaren bidez. Instalazio oso sinplea kanpoko isilgailurik gabe. Guztiz trukagarria da inportatutako ZH-B-rekin dimentsioan eta konexio-interfazean. Bi errendimendu-bertsio eskuragarri daude: S-hutsean eta L-emari handian, tokien tamaina osoekin. Automatizaziorako ekipamendu txiki trinkoetarako eta robotak jasotzeko eta kokatzeko aplikazioetarako aproposa.

  Ereduaren bereizketa

     • ZH-B Kutxa mota: Isilgailu integratua, 2 ataka (SUP eta VAC)

     • ZH-D Gorputz-ataka mota: Isilgailu integraturik gabe, 3 ataka independente SUP/VAC/EXH kanpoko hodietarako

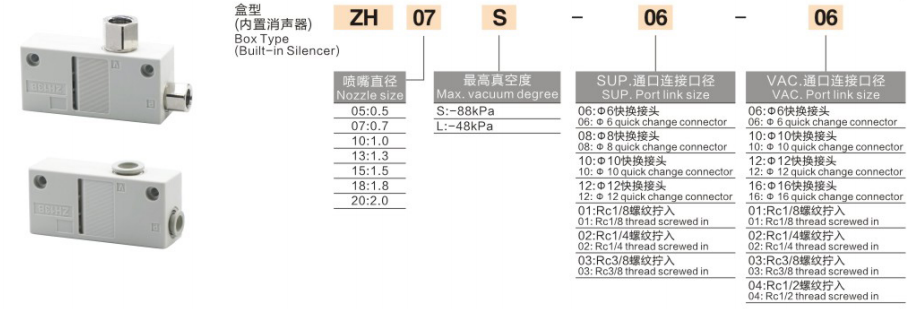

2. Ereduaren kodeketaren azalpen osoa

  Adibidea:ZH07S-06-06

     • ZH: Serie-kodea, kutxa motako hutseko kanporatzailea isilgailu integratua duena

     • 07: Toberaren tamaina kodea

     • S/L: Gehienezko hutsaren ezaugarria. S = huts handia; L = emari handia

     • 06: SUP hornidura ataka konexioaren tamaina

     • 06: VAC hutseko ataka konexioaren tamaina

  Portuko Kodeen Erreferentzia Taula

  Eskaera Adibidea: ZH10S-08-10
     ZH kutxa motako hutseko kanporatzailea isilgailu integratua duena, Φ1,0 mm-ko pita, S huts handiko kalifikazioa; hornidura-ataka Φ8 ukipen bakarreko doikuntza, hutseko ataka Φ10 ukipen bakarreko doikuntza.

3. Oinarrizko Errendimenduaren Abantailak

     • Isilgailu integratua: Ez da kanpoko isilgailurik behar. Ihes-airea barne isilarazteko egituraren bidez isurtzen da. Ordezko pieza gutxiago, zarata txikia eta espazioa aurreztea.

     • 2 ataka bakarrik kableatu errazetarako: SUP aire-hornidurako ataka eta VAC hutseko ataka bakarrik, ez dago IHHURKETAko ihes-ataka bereizirik. Instalazio espazio trinko mugatu baterako ezin hobea.

     • Errendimendu bikoitzeko bertsioak aukeran

￮ S Hutsune handia (-88kPa): Adsortzio-indar handia ondo itxitako piezak, hala nola altzairu xafla, beira, PCB eta plastikozko karkasak.

￮ L Emari handia (-48kPa): Xurgapen-fluxu handiagoa hutseko ihesak konpentsatzeko, material porotsu transpiragarrietarako egokia, papera, filma, kartoia eta aparra barne.

     • Hainbat ataka aukeraketa: Etxeko makinetarako oso erabiliak diren ukipen bakarreko osagarri metrikoak; Rc hari femeninoaren bertsioak esportazio ekipoetarako.

     • PBT gorputz arina: Integralki moldatutako PBT pita, pisu baxua, EOAT robot txikirako egokia. Torloju zuzeneko muntaketa edo euskarria instalatzea onartzen du.

     • Oliorik gabeko funtzionamendua: Iragazitako aire konprimitua soilik behar da, olio-lainoaren lubrifikazioa debekatuta dago.

4. Zehaztapen tekniko estandarrak

  Erreferentzia Errendimendua 0.5MPa Hornikuntza-Presioan

5. ZH-B kaxa mota VS ZH-D gorputz-ataka mota

6. Hautaketa Orientabidea

     • S/L bertsioa hautatzea

￮ ✅ S Hutsean handia: xurgapen-indar handia behar duten pieza leun zigilatuak.

￮ ✅ L Emari handia: laneko piezak, hala nola, kartoia, filma, ehuna, fluxu handiak hutseko ihesak konpentsatzen dituzte.

     • Toberaren zuloen hautaketa: Hautatu bentosa xurgatzeko eremu osoaren arabera. Tobera handiagoak fluxu handiagoa eta aire kontsumo handiagoa dakar. Saihestu tamaina handiko tobera aire konprimitua xahutzea saihesteko.

     • Portuaren hautaketa: ukipen bakarreko ekipamendu metrikoak (06/08/10) domotikarako; Rc haria (01/02) esportazio-makinetarako.

     • Hutsean hautematea: Ez dago presio sentsore integraturik. Instalatu ZSE huts-presio-interruptorea huts-zirkuituan hutsaren berrespena edo pieza faltaren alarmarako.

7. Zirkuitu pneumatiko estandarra

     AFC aire iturriko zerbitzu-unitatea (olio-laino-unitatea debekatuta) → 3/2 solenoide balbula → ZH-B-ren SUP hornidura portua; VAC hutseko ataka → ZFC hutseko iragazkia → hutseko bentosa.

8. Eragiketa-ohar garrantzitsuak

     • Olio-lainoaren lubrifikatzailea erabat debekatuta dago. Olioaren kutsadurak tobera txiki-txikiak trabatu egingo ditu eta xurgatze indarra murriztuko du.

     • ZFC huts-iragazkia hutsaren aldean instalatu behar da hautsa blokeatzeko eta pita babesteko.

     • Gomendatutako hornidura-presioa: 0.4~0.5MPa. Ez da gomendagarria 0,6 MPa presio osoan epe luzeko etengabeko funtzionamendua.

     • Jarri kanporatzaile eta bentosaren arteko mahuka ahalik eta laburren, murrizteko hodiaren bolumena hutsaren erantzun azkarrago izateko.

     • Isilgailu integratuak denbora luzez erabili ondoren hautsa pilatuko du. Garbitu edo ordeztu isilgailuaren elementua xurgapena jaisten denean.
