ZU seriea lerro zuzena hutsean kanporatzeko

ZU Series Inline Zuzeneko Hutseko Ejector | SOLH Hodi zuzeneko txertaketa motako huts-sorgailua

Marka: SOLH by Richge Technology | SMC estandarra lineako hutsean kanporatzeko trukagarria

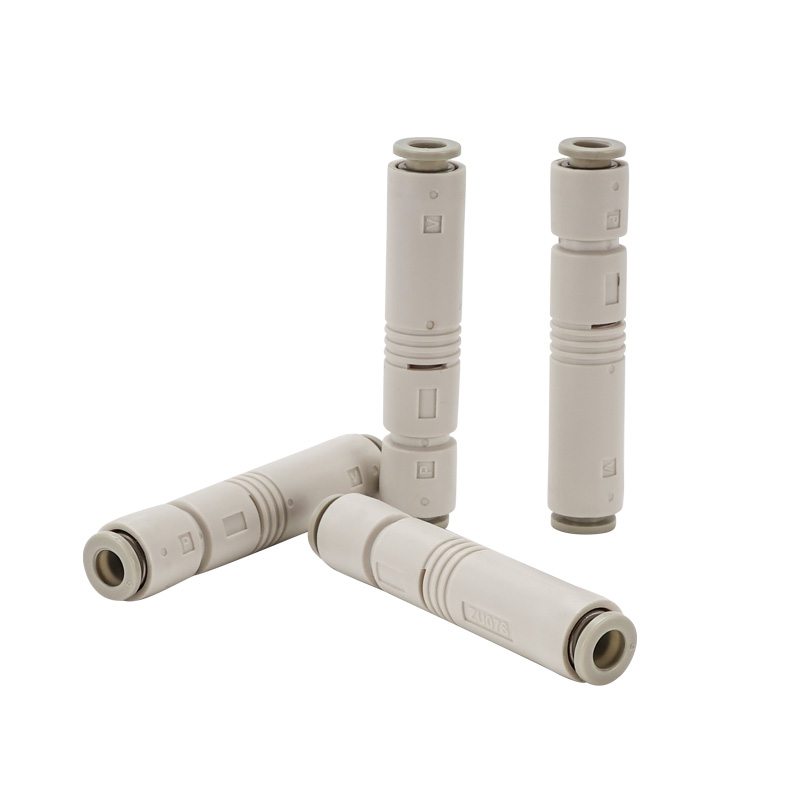

1. Produktuen ikuspegi orokorra

     ZU serie lineako hodi zuzeneko hutseko kanporatzailea da. Hutseko ataka eta aire hornidurako ataka koaxialki lerro zuzenean antolatuta daude. Tamaina txikiena, pisu ultra arina eta espazioa aurrezteko instalazioa ditu. Banatutako bentosak, mugitzen diren osagaiak eta espazio mugatu estuetarako egokia.

2. Oinarrizko egitura eta lan-printzipioa

     • Egitura: SUP hornidura-ataka → pita → difusore-atala → VAC hutseko ataka → EXH ihes-ataka, integralki moldatutako erretxina gorputza.

     • Printzipioa: Abiadura handiko aire konprimituaren toberaren bidez presio negatiboa sortzen du hutsean xurgatzeko; isilarazteko egitura integratua duen ihesa.

     • Materiala: Gorputz nagusia: ingeniaritza PBT erretxina; ukipen bakarreko doikuntza: POM. Kobrerik eta fluororik gabekoa, RoHS betetzen duena.

     • Pisua: ZU05 ≈6,5g, ZU07≈7,0g; ZU□A bertsio hobetua 3,9 g baino ez da.

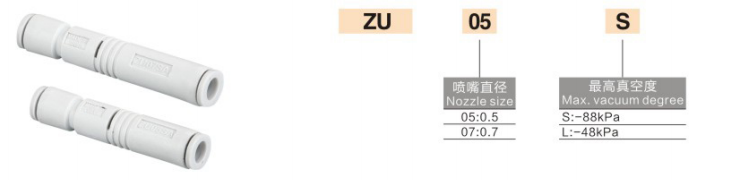

3. Ereduaren Kodeketa Araua (SMC Standard)

  Bertsio zaharra (ZU05 / ZU07)

  Formatua: ZU + toberaren zuloa + mota (S/L)

     • ZU05S: Φ0.5 pita, huts handiko mota (-84kPa)

     • ZU05L: Φ0.5 pita, fluxu handiko mota (-48kPa)

     • ZU07S: Φ0.7 pita, huts handiko mota

     • ZU07L: Φ0.7 pita, fluxu handiko mota

  Bertsio Hobetua (ZU□A, laburragoa eta arinagoa)

  Formatua: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • S = Hutsune handia (-87~-90kPa); L = Emari handia (-48kPa)

     • A = bertsio berritua: luzera % 11 murriztu da, pisua % 40 murriztu

4. Gako Parametroen Taula @0.45MPa Hornikuntzaren Presio Estandarra

5. S Huts handia VS L Emari handia

     • S Huts handiko Mota: Azken hutsunea -84~-90kPa. Bentosa txikietarako, adsortzio-indar handia behar duten pieza meheak eta ondo itxiak, adibidez, osagai elektronikoak eta film meheak.

     • L Emari Handiko Mota: Azken hutsunea -48kPa xurgapen-fluxu handiagoarekin. Gainazaleko pieza porotsu/zakarretarako egokia, bentosa handietarako, isurketa handietarako eta erantzun azkarreko eskarietarako, adibidez. kartoia eta egur taula.

6. Instalazio eta kanalizazio gida

  1. Instalazioa: Edozein orientaziotan munta daiteke, ez da finkatzeko euskarririk behar; zuzenean aire-hodiaren erdian sar daiteke.

  2. Hoditeria

￮ SUP hornidura ataka: konektatu Φ6 aire-hodia (estandarra)

￮ VAC hutseko ataka: konektatu bentosa / hutseko kanalizazioa

￮ EXH ihes-ataka: atmosferara irekita, ez blokeatu

  3. Presioa: 0.45MPa estandarra, lan-tartea 0.1~0.6MPa

  4. Tenperatura: 5 ~ 50 ℃ (ez dago izotz aire iturrian)

7. Aplikazioaren eszenatoki tipikoak

     • 3C elektronika, erdieroalea, adsortzio banatua bentosa txikiekin

     • Automatizazio-ekoizpen-lerroa, pieza mugikorrak / robot amaierako efektua

     • Instalazio-espazio estua, erantzun arina eta abiadura handiko aplikazioak

     • Paper meheak, film meheak, pieza txikiak eta txip elektronikoak maneiatzea

8. Hautaketaren konparazioa: ZU vs ZB vs ZL
