ZH-D seriea gorputz-eraikitako hutseko kanporatzailea

ZH-D seriea Gorputz-Ported hutsean kanporatzeko | Etapa bakarreko Venturi Konexio Pneumatiko Zuzeneko Huts Sorgailua

Marka: SOLH by Richge Technology | Mekaniko osoa trukagarria inportatutako ZH serieko huts-sorgailuarekin

1. Produktuen ikuspegi orokorra

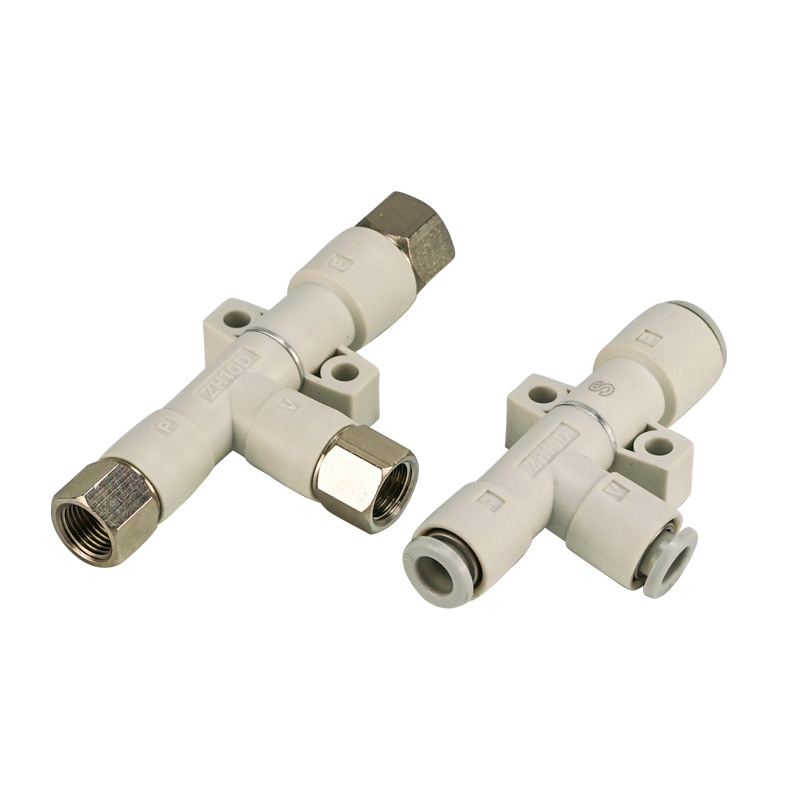

     ZH-D gorputz-ataka motakoa etapa bakarreko venturi hutseko kanporatzailea da. Hiru portu independentek barne SUP hornidura portua, VAC hutseko ataka eta EXH ihes portua kanpoko hoditeria behar dute. Gorputz nagusiaren barruan isilgailu integraturik ez. Diseinu trinkoa eta arina, erretxina toberaren egitura integratua duena, inportatutako ZH seriearekin guztiz trukagarria.

  Ereduaren bereizketa

     • ZH-D Gorputz-ataka mota: Kanpoko hodietarako hiru ataka, isilgailu integraturik gabe.

     • ZH-B Kutxa mota: Gorputz barruko isilgailu integratuarekin hornituta dago, hornidura eta hutseko atakak soilik gordeta.

  Bi errendimendu maila:

     • S-zehaztapena (hutsune handikoa): Azken hutsean -90kPa, pieza leun zigilatuetarako aproposa.

     • L-zehaztapena (Emari handia): Xurgatze-fluxu handiagoa huts-maila baxuagoarekin, pieza porotsu transpiragarrietarako, hala nola papera, ehuna eta kartoia.

  Tokien zuloen estalkiak Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0mm. Hainbat konexio aukera onartzen ditu: ukipen bakarreko doikuntza, G/Rc haria, NPT haria inperiala. Hainbat muntaketa-soluzio: zuzeneko torlojua finkatzea, muntatzeko euskarria eta DIN errailaren instalazioa. Oso erabilia robot amaierako efektore eta estazio anitzeko modulu aplikazioetarako.

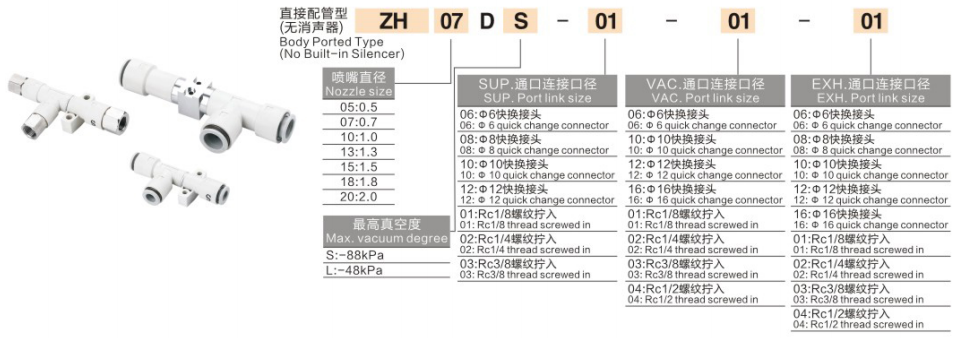

2. Ereduaren kodeketaren azalpen osoa

Eredu adibidea:ZH10DSA-06-08-10

     • ZH: Hutseko kanporatzailearen serie kodea

     • 10: Toberaren zuloaren kodea

     • D/B: Gorputz forma. D = gorputz-ataka motako 3 kanpo-ataka ditu, isilgailu barneratu gabe; B = kaxa motako isilgailu integratua duena

     • S/L: Hutsaren ezaugarria. S = huts handiko motako azken ‑90kPa xurgapen-emari moderatua duena; L = fluxu handiko mota. ZH05‑13 azken ‑48kPa; ZH15‑20 azken ‑66kPa, fluxu handia pieza transpiragarrietarako

     • A: Belaunaldi berriko bertsio arina, dimentsio laburtuarekin eta pisu murriztuarekin

     • ‑06-08-10: Portuaren zehaztapena(SUP-VAC-EXH). Bi zifrako zenbakia ukipen bakarreko doikuntzaren tamaina metrikoa da (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 G/Rc harirako; N01/N02 NPT hari inperialerako.

  Eskaera adibidea: ZH13DSA-08-10-10
     ZH gorputz-ported hutseko kanporatzailea, Φ1,3 mm-ko pita, S hutsune handiko kalifikazioa, A bertsio arina berria; hornidura-ataka Φ8, hutseko Φ10-ataka, ihes-ataka Φ10 ukipen bakarreko doikuntza.

3. Oinarrizko Errendimenduaren Abantailak

     • Kanpoko hiru portu guztiz independenteak: SUP hornidura, VAC hutsean eta EXH ihes-ataka bereiziak. Ihes-gasek kanpoko isilgailua edo ihes-hodi zentralizatua konekta dezakete. Robotaren amaierako efektorearen eta moduluen integraziorako egokia, isilgailuaren barneko espazio-mugarik gabe.

     • Erretxinazko pita integratua: Tobera eta gorputz nagusia osoki moldatuta pisua nabarmen murrizteko, ezin hobea da abiadura handiko EOAT mugitzeko. A bertsio berriak luzera eta altuera laburtzen ditu, pisua % 74ra arte murrizten du.

     • Bikoitzeko hutsean errendimendu aukerak: S huts handiko pieza zigilatu leunetarako, beira, metalezko xafla eta plastikozko karkasa barne; L fluxu handiko kartoia, filma, ehuna eta isuriak jasaten dituzten materialetarako, ihesak konpentsatzeko.

     • Portu-hautaketa aberatsak: Ukipen bakarreko doikuntza metrikoa, G/Rc tutu haria eta NPT hari inperiala merkatu globaleko ekipamenduak egokitzeko.

     • Muntatzeko metodo dibertsifikatuak: Zuzeneko torlojua, euskarri estandarra, L formako euskarria eta DIN errailaren muntaketa diseinu malgurako.

     • Oliorik gabeko funtzionamendu-eskakizuna: Debekatuta dago olio-lainoaren lubrifikazioa, iragazitako aire konprimitua soilik behar da.

4. Zehaztapen tekniko estandarrak

Errendimendua 0.5MPa hornidura-presioan (ANR)

L-emari handiko aldaeretarako: xurgatze-emari handiagoa toberaren zulo berdinaren azpian, azken huts-maila baxuagoarekin.

5. ZH-D VS ZH-B Konparazio Taula

6. Urratsez-Urtso hautatzeko orientabidea

     • S/L errendimendu aukeraketa

 ￮ ✅ S huts handiko (-90kPa): zigilatutako pieza leunak, hala nola altzairuzko plaka, beira, plastikozko karkasa, PCB; ihes txikia, adsortzio-indar handia behar da.

 ￮ ✅ L fluxu handikoa: kartoia, aparra, filma, ehuna eta ihes-joan dauden beste pieza transpiragarriak, fluxu handiak huts-ihesak konpentsatzen ditu.

     • Tokien zuloen aukeraketa: Aukeratu bentosaren adsortzio-eremu osoaren arabera. Tobera handiagoak xurgatze-fluxu handiagoa ekartzen du, bitartean, aire-kontsumo handiagoa. Saihestu tamaina handiko tobera aire konprimituaren hondakinak ekiditeko.

     • Portu mota hautatzea: ukipen bakarreko doikuntza metrikoa (06/08/10/12) domotikako ekipoetarako; G haria / NPT haria atzerrian esportatzeko makinetarako.

     • Ihesak maneiatzeko oharrak D motarako: D-aldaerak ez du isilgailu barneraturik. EXH ihes-ataka kanpoko isilgailua konektatu behar da, bestela zarata muturrekoa izango da; edo bideratu ihes-hodia ekipoen armairutik.

     • Hutsean detektatzeko irtenbidea: ZH serieko hutseko kanporatzailea presio-interruptore integraturik gabe. Gehitu kanpoko ZSE huts-presioaren etengailua seinalearen iritzia behar bada.

7. Aplikazioaren eszenatoki tipikoak

     • Robot EOAT besoaren amaierako bilketa: 3C plastikozko piezak, PCB eta bateriaren xafla maneiatzea

     • Ontzien industria: kartoia, filma eta papera biltzea

     • Tamaina txikiko piezak desmoldatzea injekzio bidezko robotentzako

     • Paralelo anitzeko huts-modulua xurgapen sinkrono anitzeko bentosarako

     • Hondakin-gasen ihes zentralizatua behar duten automatizazio-estazioek ekipoen etxebizitzen kanpoaldean

8. Zirkuitu pneumatiko estandarraren deskribapena

     ZH-D gorputz-ataleko zirkuitu estandarra: AFC aire-iturburuko iragazkia (olio-laino-unitatea debekatuta) → 3/2 solenoide balbula → ZH-D-ren SUP hornidura-ataka; VAC hutseko ataka ZFC huts-iragazkia konektatzen du eta gero bentosarekin; EXH ihes-ataka kanpoko isilgailua edo kanpoko ekipamendua bideratzen duen ihes-mahuka konektatzen du.

9. Eragiketa-ohar garrantzitsuak

     • Olio-lainoko lubrifikatzailea erabat debekatuta dago. Olioaren kutsatzaileak pitaren zulo txikia oztopatzen du, xurgapen-indarraren desintegrazioa edo hutsegite osoa eragingo du. Aire-iturriaren tratamendurako aire-iragazkia soilik hartuko da.

     • ZFC lineako huts-iragazkia hutsaren aldean instalatu behar da. Hauts partikulen sarrerak pita blokeatzea ekarriko du.

     • ZH-D gorputz-ataka kanporatzeko, EXH ihes-ataka isilgailua hornitu behar da gehiegizko zarata-maila saihesteko.

     • Gomendatutako hornidura-presioa: 0,4-0,5 MPa. Ez da gomendatzen epe luzerako etengabeko funtzionamendua 0,6 MPa osoan.

     • Minimizatu mahukaren luzera hutseko kanporagailuaren eta bentosaren artean, murriztu hodiaren bolumena hutsaren erantzun azkarrago lortzeko.
