Markatuatuatuatuatuatua: SOLH by Richge Technology | Mekaniko osoa eta Interfazea SMC ZL1 jatorrizko seriearekin truka daiteke
 |
SOLIH ZL1 serieak etapa anitzeko difusore Venturi energia aurrezteko hutsean kanporatzeko egitura hartzen du, guztiz trukagarria SMC ZL1 jatorrizko dimentsioarekin eta ataka-diseinuarekin. Aire-kontsumo-baldintza berdinean, xurgatze-fluxu handiagoa eta energia-galera txikiagoa ematen du. Abiadura handiko robot manipulatzaileetarako eta transpiragarrizko pieza porotsuetarako adsortzio-aplikazio sendoetarako zabalduta dago.

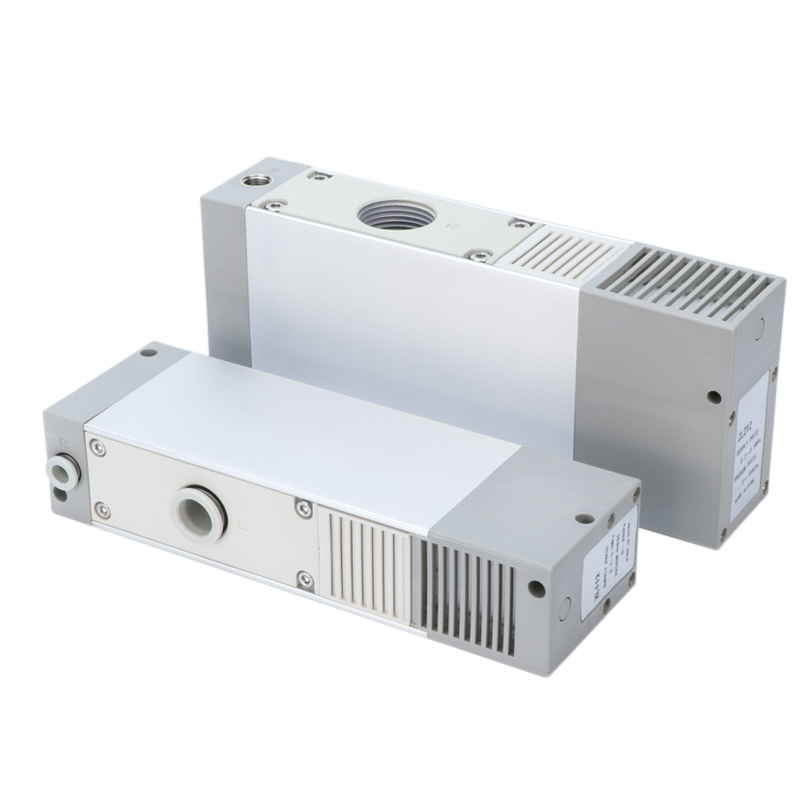

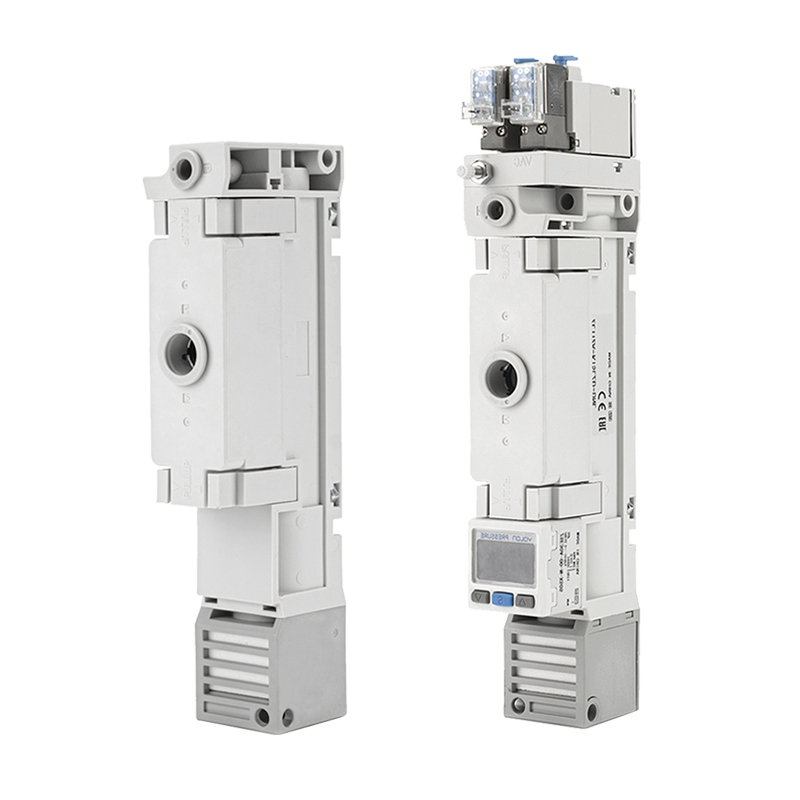

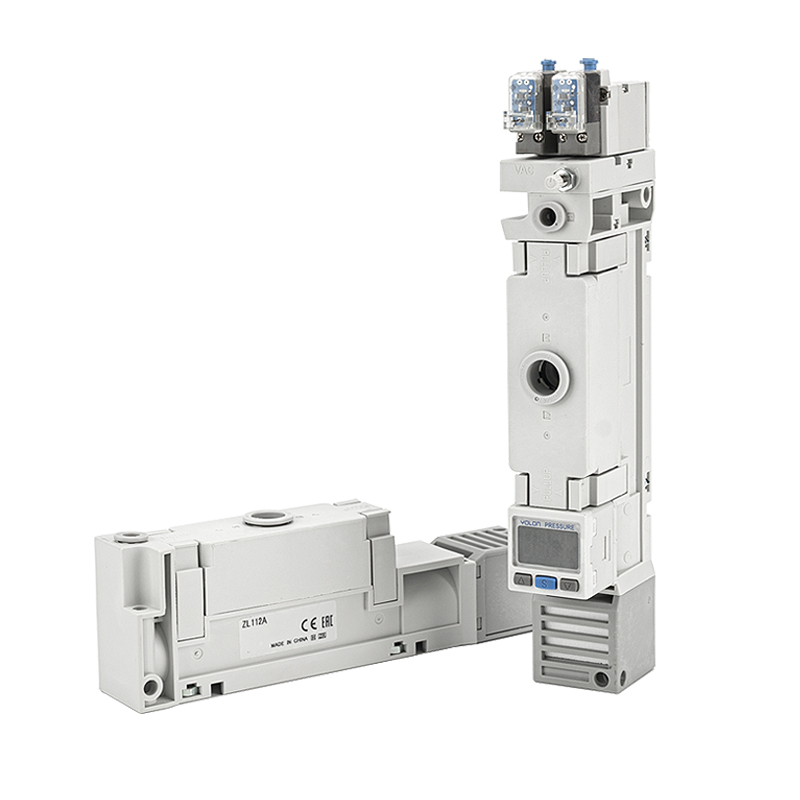

Aukeratzeko bi oinarrizko konfigurazio:
• Balbularik gabeko mota (balbularik gabe): Gorputz kanporatzaile hutsa soilik, kanpoko solenoide balbulek kontrolatua. Kostu baxua eta malgutasun handiko sistema pertsonalizaturako.
• Balbula-mota: Hornidura-balbula integratua, askatzeko balbula eta hutsaren presioa hautemateko modulua. Ez da kanpoko balbula osagarririk behar, hoditeria sinplifikatu eta erantzun azkarragoa. Roboten beso amaierako tresnetarako (EOAT) soluzio nagusi hobetsia.
12A ereduaren zehaztapena: 100L/min (ANR) xurgapen-fluxu maximoa, hornidura-airearen presioa 0,4 ~ 0,6MPa aire konprimitu garbia. Ukipen bakarreko osagarriekin hornitutako hornidura-ataka eta hutseko portua: Φ6 metrikoa edo Φ1/2 hazbeteko inperiala aukeran.
2.1 Balbularik gabeko oinarrizko kodeketa
ZL1-12A
• ZL1: etapa anitzeko hutsean kanporatzeko serie kodea
• 12A: Tamaina kodea, xurgatze-fluxu maximoa 100L/min (ANR)

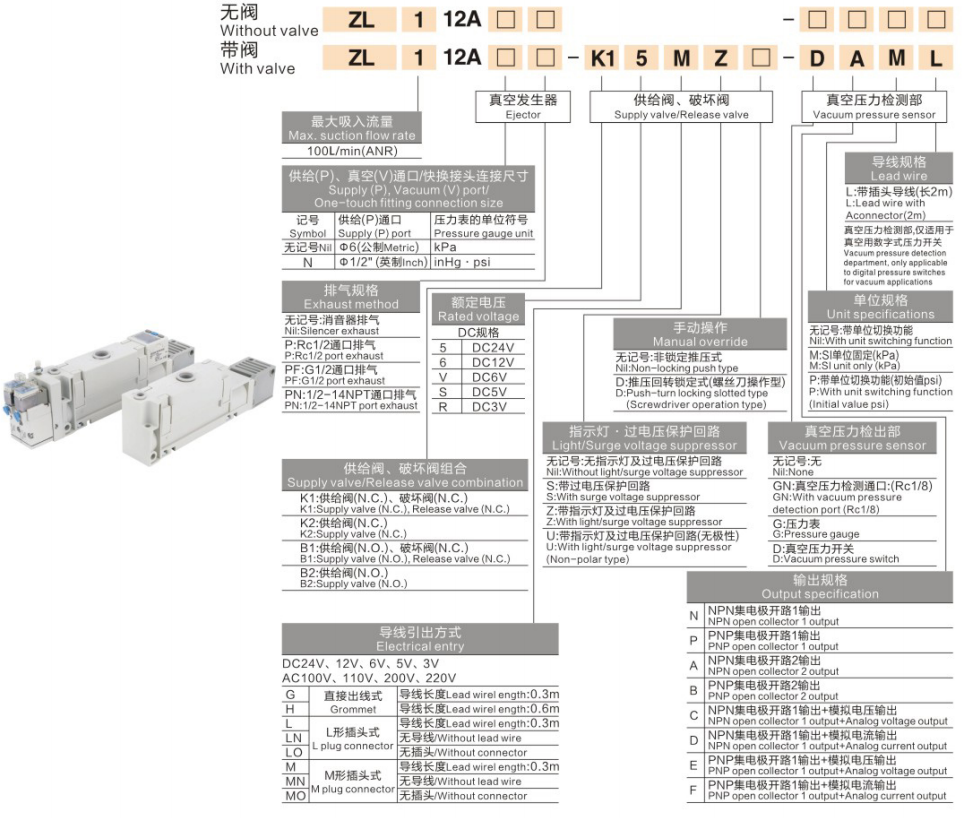

Adibide osoa:ZL1-12A-K15MZ-DAML
|
Kode Segmentua |
Dagokion modulua eta definizioa |
|
ZL1-12A |
Serie + tamaina kodea (100L/min) hutsean kanporatzeko gorputz nagusia |
|
K1 |
Hornidura Balbula N.C. + Askapen Balbula N.C. konbinazioa, hornidura / askapen balbula multzoa |
|
5 |
Bobina tentsio nominala DC24V |
|
M |
M formako entxufe motako alanbrearen irteera, kablearen luzera 0,3 m |
|
Z |
Adierazle lanpara eta gain-tentsioaren babes-zirkuituarekin |
|
D |
Hutseko presio-interruptoreak detektatzeko unitatea integratua |
|
A |
NPN bilduma irekiko kanal biko irteeraren zehaztapena |
|
M(L) |
Preso-interruptorearen kablea: 0,3 m / 2 m entxufearekin, hautatu bakarra |
3.1 Hornidura (P) / Hutsean (V) ataka Ukipen bakarreko doikuntzaren tamaina
|
Markatuatuatuatuatuatu |
Hornidura(P) Portua |
Presio-unitatearen aukerak |
|
Ez dago markarik / N |
Φ6 Ukipen bakarreko doikuntza metrikoa |
kPa |
|
Hazbeteko bertsioa |
Φ1/2" ukipen bakarreko doikuntza inperiala |
inHg, psi |
3.2 Ihes-metodoa
|
Markatuatuatuatuatuatu |
Ihesaren Deskribapena |
|
Ez dago markarik |
Isilgailuaren ihesa (estandar, zarata baxuko errendimendua) |
|
PR |
1/4"-ko atakako ihesa, ihes zentralizaturako kanpoko hoditeria |
|
PG1/2 |
G1/2 ataka ihesa, fluxu handiko ihes zentralizatua |
|
PN1/2-14NPT |
NPT 1/2-14 atakako ihesa Ipar Amerikako ekipoetarako |
3.3 Tentsio nominala
|
Kodea |
Tentsioaren zehaztapena |
|
5 |
DC24V (industria nagusia) |
|
6 |
DC12V |
|
V |
DC6V (aukerakoa) |
|
VDC |
DC5V (neurrirako bakarrik egina) |
3.4 Hornidura-balbularen eta askapen-balbularen konbinazioak (balbuladun modeloetarako)
|
Kodea |
Balbula-konbinazioa |
Funtzioaren deskribapena |
|
K1 |
Hornidura Balbula N.C. + Askapen Balbula N.C. |
Hutsa sortzeko hornidura dinamizatzea; dinamizatzeko askapena azkar hautsi-hutsean. Ohiko hautaketa estandarra. |
|
K2 |
Hornidura-balbula N.C. (askatzeko balbularik gabe) |
Hornikuntzaren kontrola bakarrik; hutsunea modu naturalean askatzen den, kostu optimizatutako irtenbidea. |
|
B1 |
Hornidura-balbula N.O. + Askapen Balbula N.C. |
Normalean irekita dagoen hornidura-balbula, aire-hornidura etengabea itzaltzean, hutsean eusteko lan-baldintza berezietarako. |
|
B2 |
Hornidura-balbula N.O. (askatzeko balbularik gabe) |
Oinarrizko hornidura-konfigurazioa normalean irekia. |
3.5 Eskuz gainidazteko funtzioa
|
Markatuatuatuatuatuatu |
Eskuz gainditzeko eragiketa modua |
|
Ez dago markarik |
Sakatu gabeko botoia: sakatu dinamizatzeko, askatu berrezartzeko. |
|
D |
Push-birak blokeo mota (torkiniloa erabil daiteke), abian eta arazketan etengabe aire hornitzeko blokeoa. |
3.6 Adierazle-lanpara eta gain-tentsioaren babes-zirkuitua
|
Markatuatuatuatuatuatu |
Konfigurazioaren deskribapena |
|
Ez dago markarik |
Ez dago argi adierazlerik eta gaintentsioaren babes-zirkuiturik ez. |
|
S |
Tentsioaren gain-tentsioa ezabatzeko zirkuitu integratua bobinaren bizitza luzatzeko. |
|
Z |
Adierazle-lanpara eta gaintentsioaren babes-zirkuitua pizteko egoera ikusteko. |
|
U |
Polaritaterik gabeko adierazle-lanpara eta gaintentsioaren babes-zirkuitua, kableatu arbitrarioa onartzen da. |
3.7 Sarrera elektrikoa / Hariaren irteera modua
|
Kodea |
Kablearen irteeraren definizioa |
|
G |
Grommet kablearen sarrera, kablearen luzera: 0,3 m |
|
H |
L formako entxufe motako entxufea, kablearen luzera: 0,6 m |
|
LN |
L formako entxufe mota, ez da kablerik hornitzen (bezeroak berak prestatzen du kable-arnesa) |
|
M |
M formako entxufe motako entxufea, kablearen luzera: 0,3 m |
|
MN |
M formako entxufe mota, ez da kablerik hornitzen (bezeroak berak prestatzen du kable-arnesa) |
3.8 Hutseko presioaren unitatea (hutsean detektatzeko ekipoetarako soilik balio du)
|
Markatuatuatuatuatuatu |
Unitatearen ezarpena |
|
Ez dago markarik |
Unitate anitzeko aldagarria: kPa / inHg / psi hautagarria |
|
M |
Unitate finkoa, kPa soilik |
|
S |
Unitate anitzeko aldagarria, fabrikako psi-n aurrez ezarrita |
|
P |
Unitate anitzeko aldagarria, fabrikako psi-n aurrez ezarrita |
3.9 Hutsaren presioa hautemateko modulua
|
Markatuatuatuatuatuatu |
Detekzio funtzioa eta aplikazioa |
|
Ez dago markarik |
Detekzio unitaterik ez; Ejector gorputz hutsa, konektatu kanpoko sentsorea bereizita. |
|
GN |
Hutsean detektatzeko ataka (Rc1/8), konektatu kanpoko presio-neurgailu digitala edo PLCa eskuratzeko modulua. |
|
G |
Presio-neurgailu analogiko integratua tokiko hutsune-maila ikusteko. |
|
D |
Hutseko presio-interruptor integratua, irteerako etengailua/seinale analogikoa falta den piezaren alarmarako eta piezaren lekuan dagoen iritzia lortzeko. |
3.10 Irteeraren zehaztapena (D motako hutseko presio-interruptorerako)
|
Kodea |
Irteera moduaren deskribapena |
|
N |
NPN kolektore irekiko 1 kanaleko irteera, PLC NPN sarrerako kanalerako estandarra |
|
P |
PNP kolektore irekiko 1 kanaleko irteera |
|
A |
NPN kolektore irekiko kanal biko irteera independentea |
|
W |
PNP kolektore irekiko kanal biko irteera independentea |
|
C |
NPN 1 kanaleko etengailua + tentsio irteera analogikoa |
|
D |
NPN 1 kanaleko etengailua + korronte analogikoko irteera |
|
E |
PNP 1 kanaleko etengailua + tentsio irteera analogikoa |
|
F |
PNP 1 kanaleko etengailua + korronte analogikoko irteera |
3.11 Presio-interruptorearen kablearen zehaztapena (D motarako)
|
Kodea |
Kablearen definizioa |
|
L |
Aurrez muntatutako kablea, luzera osoa: 2 m |
|
M |
Aurrez muntatutako kablea, luzera osoa: 0,3 m |
|
Parametro Elementua |
Zehaztapen estandarra |
|
Lan-printzipioa |
Etapa anitzeko difusore Venturi hutseko kanporatzailea, eraginkortasun handiko energia aurrezteko egitura |
|
Xurgapen emaria maximoa (12A tamaina) |
100 l/min (ANR) |
|
Hornikuntzako aire-presioa estandarra |
0,4 ~ 0,6 MPa |
|
Hornidura / Hutseko Portua |
Ukipen bakarreko doikuntza: Φ6 metrikoa / Φ1/2" inperiala aukerakoa |
|
Ihes aukerak |
Isilgailuaren ihes estandarra; PR / PG / PN ataka motako kanpoko ihes zentralizatua aukerakoa |
|
Bobinaren Tentsio Nazionala |
DC24V / DC12V / DC6V; DC5V eskuragarri dago eskaera pertsonalizatuan |
|
Sarrera Elektrikorako Aukerak |
G grommet / H-L formako tapoia / M-M formako tapoia; LN / MN kablerik gabeko bertsioa bezeroak kableatzeko |
|
Hutsean Detektatzeko Unitatea |
Ez da hautematen / GN detektatzeko ataka (Rc1/8) / G tokiko presio-neurgailua / D hutseko presio-interruptor integratua |
|
Seinale Irteera |
NPN / PNP kanal bakarreko etengailuaren irteera; tentsio / korronte irteera analogikoa aukerakoa |
|
Adierazlea eta Surge-Babesa |
Babesrik ez / S gorako babesa / Z adierazlea + babesa / U polaritaterik gabeko adierazlea + babesa |
|
Konparazio elementua |
Balbularik gabeko ZL1‑12A mota |
Balbula motako ZL1-12A-K1... |
|
Balbula Integratuak |
Ez dago barneko balbularik, kanpoko 3 bideko solenoide balbula behar da |
Hornidura-balbula integratua + askatzeko balbula (K1/K2/B1/B2 seriea) |
|
Hutsean apurtzeko metodoa |
Kanpoko balbula edo askapen naturalaren bidez kontrolatua |
Askapen-balbularen bidez, berehalako huts-haustea piezak azkar uzteko |
|
Erantzun Abiadura |
Kanpoko balbularen eta hodien trazaduraren araberakoa |
Erantzun integratua azkarragoa ziklo-tasa handiko robot aplikaziorako |
|
Hodien konplexutasuna |
Balbula, osagarri eta iragazki osagarri bereiziak behar ditu |
Oso integratua, tokiko hoditeria-lan minimoa |
|
Kostua eta malgutasuna |
Kostu txikiena, sistemaren diseinuaren malgutasun handiena |
Integrazio maila altuagoa, EOAT amaierako efektorerako hobetsi da |
|
Presio-detekzioa |
Kanpoko huts-presio-interruptora behar da |
Aukerako G presiometro integratua / D hutseko presostatogailua |
1. irtenbidea: balbularik gabeko zirkuitu optimizatua
AFC2000 olioa ez den bi unitateko aire-iturriaren tratamendua → 3V110 3 bideko solenoide balbula → ZL1‑12A balbularik gabeko hutseko kanporatzailea → ZPT hutseko bentosa
2. irtenbidea: Abiadura Handiko Balbula duten Robotak Aukeratu eta Kokatu Zirkuitua
AR presio erregulatzailea → ZL1-12A-K15MZ-DAML (hornidura-balbula integratua, askapen-balbula eta hutseko presio-interruptorea) → robotaren amaierako efektua xurgagailua, falta diren piezaren alarma funtzio automatikoa onartzen da.
3. irtenbidea: Aire-hornikuntza zentralizatuko banku anitzeko zirkuitua
AFC fluxu handiko olioa ez den bi unitate → balbula-ejector-multipledun ZL1 anitzeko multzoa → bentosa anitzeko material sinkronoaren bilketa.
• Portuaren tamaina: PU6 / Φ6 hodi estandarrentzat, hautatu markarik gabeko ataka metrikoa. Inperial Φ1/2" hodietarako, zehaztu ataka inperialarekin batera inHg / psi presio unitatearekin.
• Ihesketa: Zarata gutxiko tailerreko ingurunerako, mantendu isilgailuaren ihes estandarra. Izendatutako eremu segurura agortzeko, hartu PR / PG / PN ataka motako ihes zentralizatua.
• Tentsioa: DC24V (5 kodea) domotika ekipoetarako; DC12V / DC6V Europako esportaziorako edo tentsio baxuko gailuen proiektuetarako.
• Balbula konbinazioa: K1 (N.C. hornidura + N.C. askapena) abiadura handiko pick-and-place estandaretarako; K2 kostuak murrizteko; B1/B2 normalean irekita dagoen hutsean eusteko lan-baldintza berezietarako.
• Detektatzeko eskakizuna: Aukeratu D huts-presioaren etengailua (NPN/PNP bat datoz PLC sarrera-mota) PLCren pieza faltaren alarmarako; G tokiko presio-neurgailua tokian bertan ikuskatzeko; GN detektatzeko ataka hirugarrenen kanpoko datuak eskuratzeko.
• Adierazlea eta tentsio-babesa: Hautatu Z / U bertsioa kabinetearen diagnostikorako adierazteko; S gain-tentsioaren babesa lan-ingurune gogor hezeetarako.
• Eskuz gainditzea: Aukeratu D push-turn blokeoa eskuz gainditzea maiz martxan jartzeko eta arazketa agertokietarako, blokeatutako aire-hornidura etengabea onartzen.
• 3C elektronika PCB eta txip abiadura handiko pick-and-place manipulazioa
• Litio-ioizko bateriaren elektrodoen xafla materialaren transferentzia
• Kartoia eta material porotsuak indar handiko adsortzioa
• Beira eta txapa pisu handiko bilketa robotizatua
• Injekzio bidezko robotaren piezak kentzea eta desmoldatzea
• Elikagaiak prozesatzeko ontziak harrapatzeko aplikazioa
• Abiadura handiko robotikoen transferentzia sistemak sailkatzeko logistika
• EZ erabili olio-lainoko FRL unitateak (AC / BC serieko hiru unitate) hutsean kanporatzeko aire hornitzeko. Lubrifikazio-olioak etapa anitzeko difusore-toberak trabatu egingo ditu, AFC olioa ez den bi unitateko aire-iturri tratamendu-unitatea hartu behar du.
• Instalatu nahitaez ZFC lineako huts-iragazkia gorako aldean. Etapa anitzeko tobera txikiak hautsarekiko sentikorrak dira; xurgatze-fluxua asko degradatuko da partikulen kutsadurak trabatu ondoren.
• Manten ezazu mahukaren luzera botagailuaren eta bentosaren artean ahalik eta laburren hutsunea azkar sortzea eta xurgatze-errendimendu egonkorra bermatzeko.
• Hornikuntzako aire-presioaren barruti optimoa 0,4 ~ 0,6MPa. Presio nahikoak xurgatze ahula dakar; gehiegizko presioak aire konprimituaren kontsumoa areagotzen du.
• Balbuladun modeloetarako, hautatu Z / S / U bertsioak kontrol-armairuen barruan solenoide bobinaren bizitza luzatzeko.
• PR / PG / PN ihes-konfigurazio zentralizatuetarako, mantendu oztoporik gabeko ihes-hoditeria, atzera-presioak hutsean eraikitzeko errendimendua nabarmen hondatuko du.
