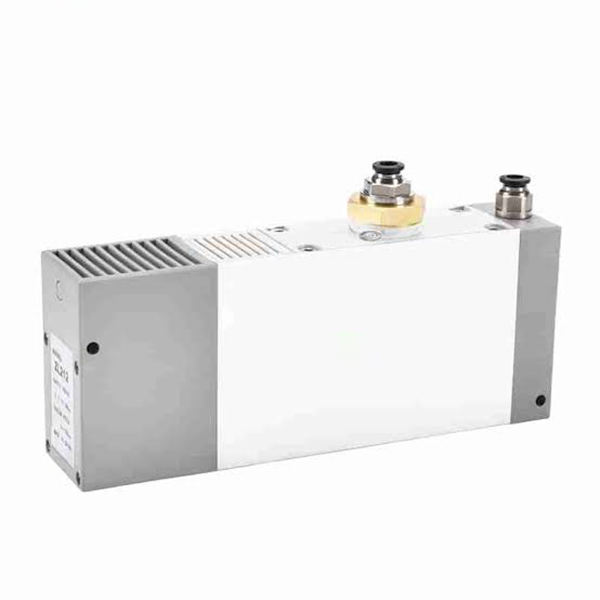

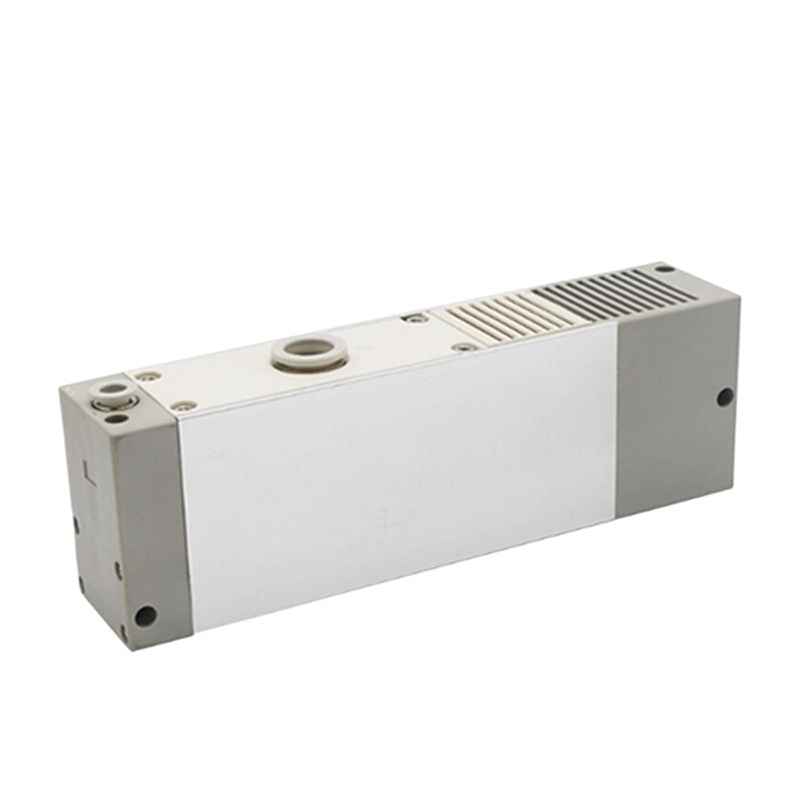

Marka: SOLH by Richge Technology | Drop-in Ordezko SMC ZL212 Instalazio Dimentsioarekin bateragarria
 |
ZL212 seriea ZL112 serietik eratorritako fluxu handiko etapa anitzeko hutseko kanporatzailea da. Toberaren zulo handiagoarekin hornituta, huts-maila handiagoa eta xurgatze-fluxu hobetua ematen du. Bentosa handietarako, pieza porotsuetarako eta isurketa handiko lan baldintzetarako bereziki diseinatua. Asko hartua huts-unitate nagusi gisa manipulatzaile robotikoetarako, xafla eta beirazko materiala manipulatzeko aplikazioetarako.
|
Parametro Elementua |
Zehaztapena |
|
Produktuen Posizioa |
ZL112-ren modelo aurreratua, pita handiagoa hutsean eta fluxu handiagoa lortzeko |
|
Fluido aplikagarria |
Aire Konprimitua |
|
Hornikuntzako aire-presioa |
0.3~0.7MPa, funtzionamendu-tarte optimoa: 0.45~0.5MPa |
|
Hutsean Gradua |
-90 ~ -95kPa |
|
Xurgatze-fluxua |
ZL112 baino % 30 baino gehiago, pieza porotsuetarako eta bentosa handietarako egokia |
|
Aire Kontsumoa |
Etapa anitzeko difusorearen diseinua, % 40 baino gehiagoko energia aurreztea etapa bakarreko hutseko kanporagailuaren aldean |
|
Giro-tenperatura tartea |
-5 ℃ ~ 60 ℃ |
|
Portu Konexioa |
Ukipen bakarreko doikuntza / hari ataka estandarra, guztiz trukagarria SMC ZL212 muntatzeko dimentsioarekin |

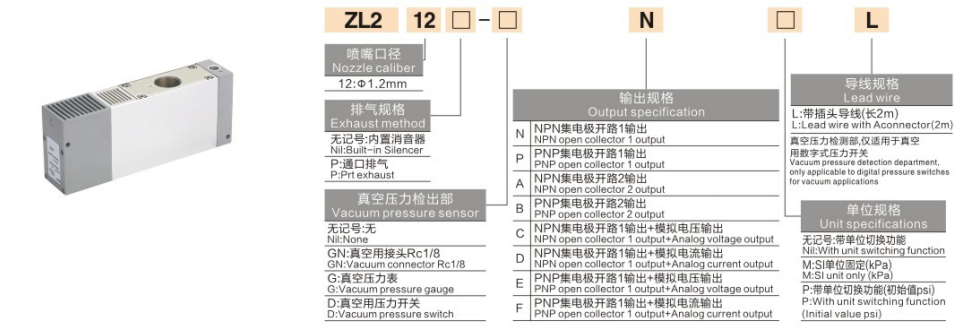

Oinarrizko formatua:ZL212‑□‑□‑□‑□
Balbula hedatutako formatua:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
Posizioa |
Kodea |
Definizioa eta deskribapen xehatua |
|
1-4 |
ZL212 |
Serie kodea etapa anitzeko hutsean kanporatzeko, toren zulo handiagoa ZL112rekin alderatuta |
|
5 |
Ez dago markarik |
Isilgailuaren ihesa, tailer orokorrerako zarata murrizketa estandarra |
|
|
P |
Portuko ihesa, fluxu handiko edo ihes zentralizatuko instalazioetarako |
|
6 |
Ez dago markarik |
Hutsean detektatzeko modulurik gabe |
|
|
GN |
Rc1/8 hutsean detektatzeko ataka kanpoko presio-neurgailuaren konexiorako |
|
|
G |
Y40Z hutseko presio-neurgailu mekanikoa integratua |
|
|
D |
Hutseko presio-interruptor digital integratua |
|
7an |
N |
NPN kolektore irekiko 1 kanaleko irteera |
|
|
P |
PNP kolektore irekiko 1 kanaleko irteera |
|
|
A/B/C/D/E/F |
Kanal anitzeko irteera / seinale analogikoa irteera eta beste funtzio hedatuak |
|
8an |
L |
2 metroko aurrez muntatutako entxufe motako kablea |
|
|
M/P |
Unitate finkoa / aldagarria (kPa / psi aukerakoa) |
|
Eredua |
Core konfigurazioa |
Aplikazio Tipikoa |
|
ZL212 |
Oinarrizko unitate estandarra, neurgailurik gabe, balbula integraturik gabe |
Emari handiko aplikazio orokorra, kanpoko solenoide balbula behar da |
|
ZL212-GN |
Rc1/8 kanpoko huts-neurgailu interfazea |
Irakurtzeko kanpotik konektatutako huts-neurgailua behar duten aplikazioak |
|
ZL212-D |
Hutseko presio-interruptor digital integratua |
Hutseko irakurketa digitala eta seinale elektrikoaren feedbacka PLC kontrolatzeko |
|
ZL212-P |
Portu motako ihesaren bertsioa isilgailu integraturik gabe |
Emari handiko ihes zentralizatuko eszenatokiak, zaratarekiko sentikortasunik gabeko ingurunea |
|
ZL212-G |
Y40Z huts-neurgailu mekanikoarekin hornitua |
Tokiko huts-mailaren adierazle mekaniko errentagarria |
|
Konparazio elementua |
ZL112 |
ZL212 |
|
Toberaren zuloa |
Φ1,2 mm |
Tamaina handiagoko pita |
|
Hutsean Gradua |
-88 ~ -92kPa |
-90 ~ -95kPa, hutsaren errendimendu handiagoa |
|
Xurgatze-fluxua |
Emaria ertaina |
+ %30 xurgatze-emari handiagoa |
|
Lan-baldintza egokia |
Bentosa arruntak, pieza txiki-ertainak |
Bentosa handia, pieza porotsua, xafla eta beira, ihes handiko begiztak |
|
Oinarrizko ereduaren prezio-erreferentzia |
245etik aurrera |
478tik hasita, gutxi gorabehera. % 20 handiagoa konfigurazio berdinean |
• Venturi etapa anitzeko errendimendu hobetua: Huts-maila eta xurgatze-fluxua sustatzen ditu, isurketa handiko huts-zirkuitu pneumatikoetarako moldagarritasun bikaina.
• Guztiz integratutako aukera modularrak: Solenoide hornidura / askapen balbula, isilgailua, huts-neurgailu mekanikoa / digitala eta presio-interruptora pieza bakarreko konfiguraziorako eskuragarri daude, pieza osagarriak gutxituz.
• Zarata gutxiko eraikuntza: Isilgailu integratua, zarata-maila ≤70dB, fabrikako tailerreko ingurune arrunterako egokia.
• Mantentzerik gabeko funtzionamendu egonkorra: Zero mugitzen diren osagai mekanikoak, zerbitzu-bizitza luzea 24 orduko etengabeko ekoizpenerako.
• Muntatzeko aztarna bateragarria: Instalazio-dimentsio trukagarria ZL112-rekin, eremuaren berritze zuzeneko ordezkapena onartzen du.
• Pieza txiki-ertaina eta bentosa bakarreko aplikazioa: aukeratu ZL112 kostu-errendimendu hobea izateko.
• Bentosa handia, material porotsua, xaflazko beira edo ihes handiko huts-begizta: Hartu ZL212 huts eta fluxu ahalmen nahikoa izateko.
• Zikloaren kontrol automatikoa: hautatu K1 balbula bikoitzeko bertsioa (hornidura + askatzeko balbula), lotu hutseko presio-interruptorearekin begizta itxiko seinalearen feedbacka lortzeko.
• Lekuko ikusmen-kontrola eta martxan jartzea: Aukeratu D presio-interruptore digitalaren aldaera hutsaren balio digitala zuzenean irakurtzeko.
• Beira, txapa, egur ohol eta tamaina handiko plaken osagaien manipulazio robotizatua
• Piezen porotsuen xurgapena: kartoia, aparra, ehungintza eta material iragazkorra biltzea
• Ihes handiko huts-zirkuitua eremu handiko bentosa anitzeko aparaturako
• Automatizazioaren muntaketa-lerroa, injekzio-moldeaketa roboten desmoldaketa eta material transferentzia
• Tamaina handiko salgaiak hutsean harrapatzeko estazioa
