ZL1 serie anitzeko ejector

SOLH ZL112 etapa anitzeko venturi hutseko kanporatzailea guztiz trukagarria da SMC modelo baliokideekin, Φ1.2 tobera estandar batekin hornituta. Bere energia aurrezteko etapa anitzeko egiturak -88 ~ -92 kPa-ko huts egonkorra eskaintzen du, aire-kontsumoa % 40 baino gehiago murrizten duen etapa bakarreko eyectoren aldean. Diseinu modular oso integratua hartuta, K1 hornidura/askatze balbula bikoitzak eskaintzen ditu xurgatze eta putzte automatikoetarako eta kostuak aurrezteko K2 hornidura bakarreko balbula aldaeretarako. Isilgailu integratuak 70 dB(A) azpitik funtzionatzeko zarata mugatzen du; bi ihes-estilo daude eskuragarri: silenciador integratua estandarra eta P ataka zentralizatua fluxu handirako. Aukerako osagarrien artean, huts-neurgailu analogiko mekanikoak eta NPN/PNP kanal bakar/bikoitza eta tentsio/korronte seinale analogikoko irteerak dituzten hutsezko presio-interruptore digitalak, gainera, hainbat konektore, bobina-tentsio eta eskuzko doikuntza-mantoiekin. Mantentzerik gabeko etengabeko funtzionamendurako barneko zati mugikorrik gabe, robotaren amaierako efektoreetan zuzenean munta daiteke hutsaren erantzun-denbora murrizteko, 3C beirazko panelen, xaflaren, ontziratzeko eta inprimatzeko materialen eta fluxu handiko huts-adsortzio egonkorra behar duten pieza porotsuen bentosa anitzeko manipulazioan.

Bidali kontsulta

Produktuaren Deskribapena

ZL112 serieko etapa anitzeko hutsean kanporatzeko

Marka:SOLH Richge Technology-ren eskutik

Produktuen Posizionamendua

SOLH ZL112 seriea etapa anitzeko venturi hutseko kanporatzaile integratua da, guztiz trukagarria den SMC modelo baliokideekin. Huts-maila oso altua, xurgatze-fluxu handia eta aire-kontsumoa nabarmen murrizten du. Aukerako modulu integratu anitz eskuragarri daude, besteak beste, solenoideen hornidura/askatze balbulak, hutseko presio-neurgailua, pantaila digitaleko neurgailua eta hutseko presio-interruptora. Beso robotiko automatizatuetarako eta bentosa anitzeko hornigailuetarako oinarrizko huts-unitate gisa balio du.

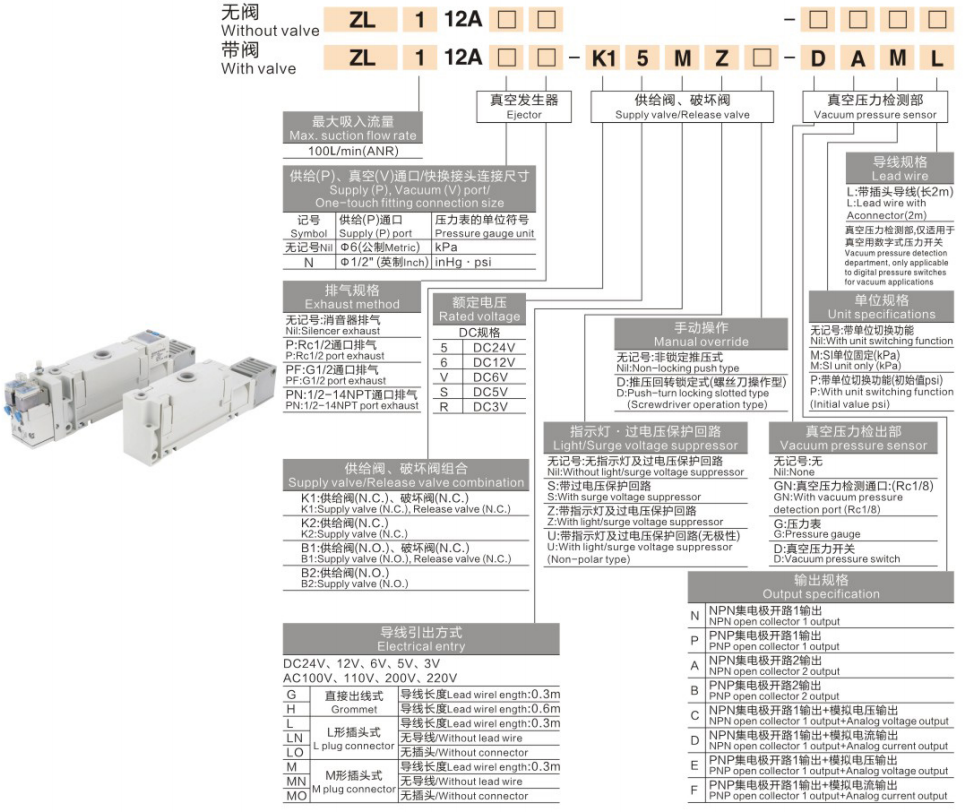

Ereduen Kodeketa Arau osoa Matxura osoa

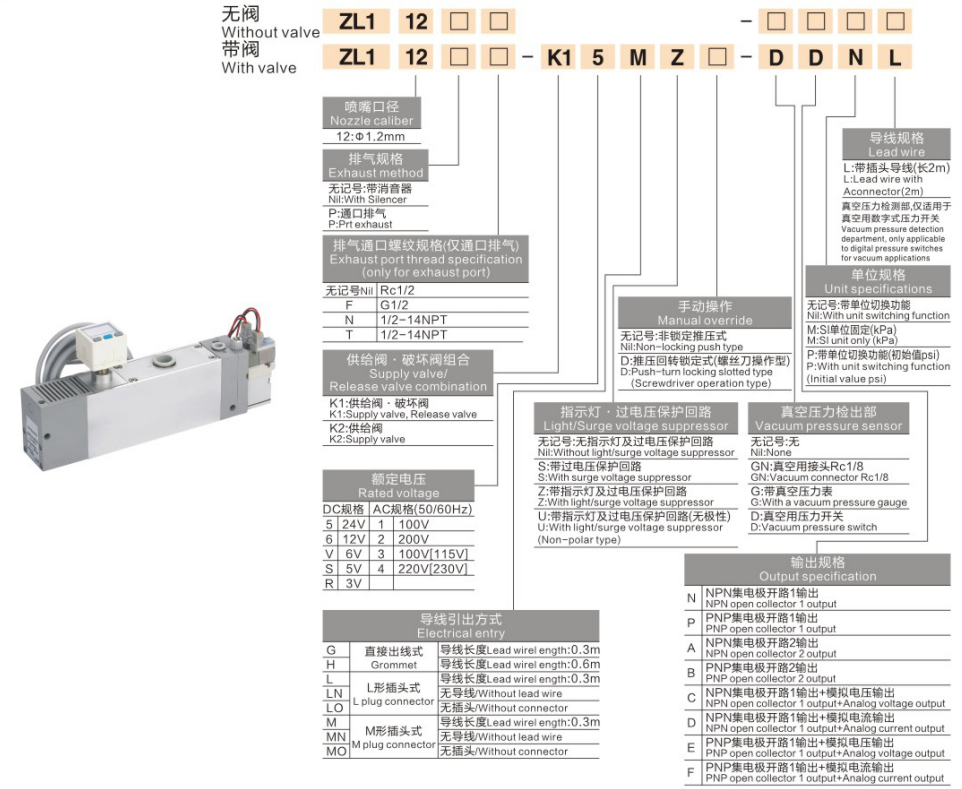

1. Balbula osoa duen ereduaren adibidea: ZL112-□-□-K15MZ-□-DDNL

Posizioa	Kodea	Definizioa eta azalpen zehatza
1–4	ZL112	Seriearen kodea: etapa anitzeko hutseko kanporatzailea, toberaren zulo estandarra Φ1.2mm
5	Hutsik / P	Ihes-egituraHutsa: isilgailu integratua duen ihesa (zarata murrizketa estandarra) P: ihes-hutsa fluxu handiko eta ihes-hodi zentralizaturako
6	Hutsik/F/N/T	Ihes-atakuaren hariaHutsa: Rc1/2 barne-hariaF=G1/2, N=1/2-14NPT eta beste hari-aukera batzuk
7–8	K1 / K2	Solenoide balbula konbinazioaK1: Balbula bikoitzak (hornidura-balbula + hutsean askatzeko balbula, xurgatze eta putzte automatikoa) K2: Hornidura-balbula bakarra bakarrik, kostuak aurrezten, kanpoko kanporatze-zirkuitua behar da
9an	5/6/V/S/R	Solenoidearen tentsio nominala5=DC24V (lehenetsia), 6=DC12V, V=AC100V, S=AC200V, R=AC220V
10ean	M/L/G	Hariaren irteera formaM=M formako entxufearen konektorea, L=L formako entxufearen konektorea, G=zuzeneko alanbre gogorraM/L entxufe azkarraren diseinua kableatuak azkar ordezkatzeko
11	Z	LED adierazlea + gaintentsioaren babes-zirkuitua, solenoide bobina erretzea ekiditen du
12an	Hutsik / D	Eskuz gainditzeko botoia Hutsik: blokeatu gabeko sakagailuaD: Bultzatu eta biratu blokeatzeko mota (torkiniloa erregula daiteke)
13an	Hutsik / GN / G / D	Hutsaren presioa kontrolatzeko moduluaHutsunea: hutsean hautemateko osagarririk ez GN: Hutserako ataka egokitzailea Rc1/2, G: huts-neurgailu mekaniko analogikoa, D: hutsaren presio-interruptore elektronikoa
14an	N/P/A/B/C/D/E/F	Transistorearen irteerako seinalearen zehaztapenaN=NPN kolektore irekiko 1 kanal; P=PNP kolektore irekia 1 kanalA=2 kanal NPN; B=2 kanal PNPC=1ch NPN + tentsio irteera analogikoa; D=1ch NPN + korronte irteera analogikoaE=1ch PNP + tentsio irteera analogikoa; F=1ch PNP + korronte analogikoa irteera
15–16	NL / ML / PL	Irteerako kable-arnesaren konfigurazioaN = estandarra, M = unitatea finkoa, P = etengailu-puntua erregulagarria, L = 2 m entxufe kablea barne

Serieen Sailkapena eta Konfigurazio Konparazio Taula

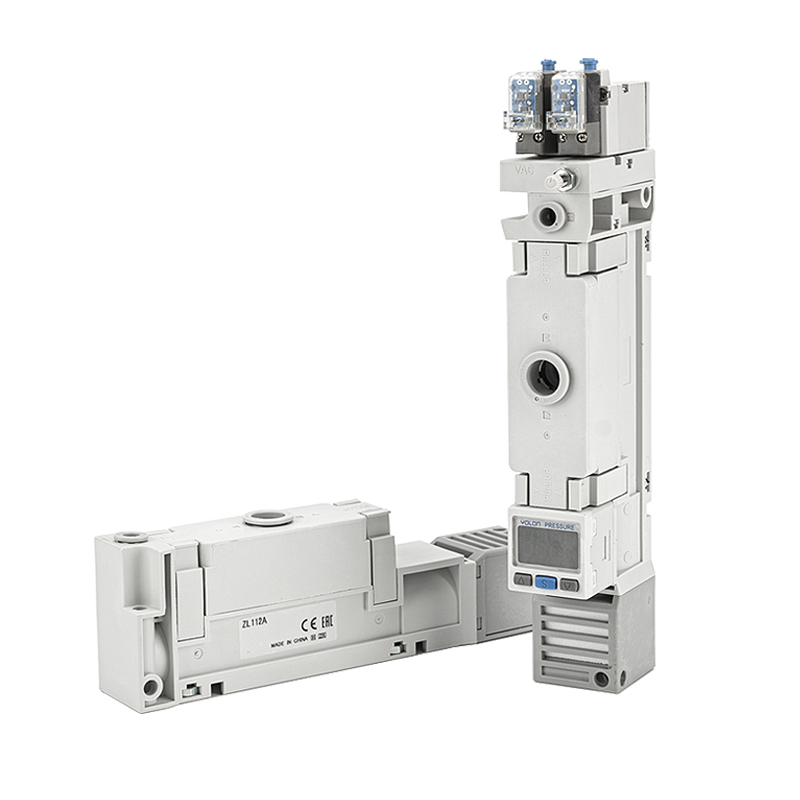

1. ZL112A serie integratua (Funtzio anitzeko bertsio berritua)

Eredu Kodea	Konfigurazioaren deskribapen osoa	Helburuko aplikazio-eszenatokiak
ZL112A	Balbula eta neurgailurik gabeko oinarrizko unitate biluzia	Huts-zirkuitu sinple orokorrak kanpoko solenoide-balbularekin
ZL112AP	Oinarrizko unitatea + Rc1/2 ihes-ataka zentralizatua	Emari handiko ihesa, zarata murrizteko baldintzarik gabe
ZL112A-DNL	Hutseko presio etengailua integratua, 1 kanaleko NPN seinale irteera	PLC hutsaren atalasearen feedbacka NPN seinalearekin
ZL112A-DPL	Hutseko presio etengailua integratua, 1 kanaleko PNP seinale irteera	PLC hutsaren atalasearen feedbacka PNP seinalearekin
ZL112A-DAL	1ch NPN hutseko etengailua hobetua	Egonkortasun handiko seinalearen etengabeko monitorizazioa
ZL112A-DBL	1ch PNP hutseko etengailua hobetua	Egonkortasun handiko seinalearen etengabeko monitorizazioa
ZL112A-K15MZ-DNL	Hornidura/askatze balbula bikoitza + NPN huts-etengailua	Xurgatze eta putzte automatikoko begizta itxiko kontrola (NPN)
ZL112A-K15MZ-DPL	Hornidura/askatze balbula bikoitza + PNP hutsunea	Xurgatze eta leherketa automatikoko begizta itxiko kontrola (PNP)
ZL112A-K15MZ-DAL/DBL	Balbula bikoitza + hutsune etengailu hobetua	Erresistentzia handiko fidagarritasun handiko huts-estazio automatikoak
ZL112A-K25MZ-DNL/DPL	Hornidura-balbula bakarra + hutsunea	Aurrekontu ekipamendua hutsean kontrolatzeko funtzioarekin
ZL112A-K15MZ	Balbula bikoitza bakarrik, huts-neurgailu/etengailurik gabe	Oinarrizko xurgatze automatikoko leherketa seinalearen feedbackik gabe

2. Oinarri estandarra ZL112 seriea (neurgailu mekanikoa / digitala aukerakoa)

Eredu Kodea	Konfigurazioaren deskribapena	Aplikazio-eszenatokiak
ZL112	Unitate biluzik estandarra, balbularik eta neurgailurik gabe	Kostu baxuko hutsean manipulatzeko ekipo sinpleak
ZL112-GN	Kanpoko huts-neurgailurako erreserbatutako ataka	Bezeroak berak instalatutako presio-neurgailua
ZL112-D	Hutsaren bistaratzeko neurgailu digital integratua	Hutsean irakurketa digitala denbora errealean bertan behar da
ZL112-G	Y40Z huts-neurgailu analogiko mekaniko integratua	Kostuarekiko sentikorrak diren ikusmen-presioaren behaketa
ZL112-P	Portu zentralizatua ihes mota	Fluxu handiko etengabeko hutsean ekoizteko lerroak
ZL112-K1□L□□-D	Hornidura bikoitza eta putzte-balbula + huts-neurgailu digitala	Integrazio handiko hutsaren kontrol automatikoa irakurketa digitalarekin
ZL112-K2□L□□-D	Hornidura-balbula bakarra + huts-neurgailu digitala	Pantaila digitalarekin hutsune automatikoko unitate ekonomikoa

Oinarrizko produktuaren abantailak

1. Etapa anitzeko venturi energia aurrezteko teknologia

-- Huts-gradu egonkorra -88 ~ -92kPa, xurgatze-fluxu indartsua; aire-kontsumoa % 40 baino gehiago murriztu da etapa bakarreko kanporagailuekin alderatuta, tailerreko aire konprimituaren kostua asko murriztuz.

2. Diseinu oso modular integratua

-- Aukerako hornikuntza-balbula solenoide integratua, hutsean askatzeko balbula, isilgailua, huts-neurgailu digital/mekanikoa eta presio-interruptora. Ez da aparteko osagarririk behar, armairuko lekua aurrezten eta kableen diseinua erraztuz.

3. Zarata gutxiko isilgailu integratua

-- Muflagailu integratuak ≤70dB(A) zarata mugatzen du, barruko tailerreko etengabeko funtzionamendurako egokia.

4. Mantentzerik gabeko zerbitzu-bizitza luzea

-- Zero barneko pieza mekaniko mugikor, maiz etengabeko txirrindularitzari erresistenteak, 24 orduko eten gabeko ekoizpen masiboko funtzionamendua onartzen du.

5. Bentosa anitzeko hutseko hornidura zentralizatua

-- Jig anitzeko lan-estazio sinkronikorako adsortzio sinkronikorako egokia, tamaina trinkoak beso robotikoen amaierako efektorean zuzeneko muntaketa ahalbidetzen du, hutseko kanalizazioaren erantzun-denbora laburtzeko.

Industria-aplikazioen eszenatoki tipikoak

-- Harrapaketa robotiko automatizatuak, barrunbe anitzeko xurgatze-tresnak maneiatzea

-- 3C elektronika, beirazko panela, txapa, pieza porotsuak hutsean biltzea eta kokatzea

-- Ontziak, inprimaketa eta elikagaien industria hutsean transferitzeko ekipoak

-- Ihesak izateko joera duten piezak eta ekoizpen-lerroak huts-fluxu egonkor handia behar dutenak

Urratsez urratseko hautaketa gida bizkorra

1. Berretsi hutsaren kontrol automatikoaren eskaera

-- Hutsean sortzea automatikoki itzaltzerik gabe soilik: hautatu oinarrizko ZL112A / ZL112 modelo hutsa (kanpoko balbula behar da)

-- Xurgapen automatikoa + hutsean leherketa azkarra gomendatzen da: K1 balbula bikoitzeko aldaera

-- Kostu lehentasunezko xurgatze sinplea soilik: K2 hornidura bakarreko balbula aldaera

2. Berretsi hutsaren jarraipenaren seinalearen eskakizuna

-- PLC atalasearen feedbacka behar da: Aukeratu DNL (NPN) / DPL (PNP) hutseko presio-interruptor modeloa

-- Tokiko ikusmen-presioaren irakurketa behar da: D pantaila-neurgailu digitala edo G neurgailu analogiko mekanikoa

3. Berretsi ihes-diseinuaren eskakizuna

-- Barruko zarataren kontrola estandarra: isilgailu integratua duen bertsio estandarra (ihes-kode hutsa)

-- Emari handiko / zentralizatutako ihes-hodi nagusia: P-ko ihesaren aldaera

Esaldi bakarreko laburpena

SOLH ZL112 etapa anitzeko venturi hutseko kanporatzaileak -88 ~ -92 kPa huts handia ematen du % 40 aire-kontsumo txikiagoarekin, solenoide balbula bikoi/bakunak, huts-neurgailu digital/mekanikoa eta NPN/PNP presio-interruptor aukerak onartzen ditu, xurgatze automatiko anitzeko sistema automatikoetarako hutsune modulu integratua.
